La construction de notre nouveau canot à rames

Dernière modification le: 06 août 2017

Durant l’année 2015, une commission composée de cinq membres a été constituée afin d’étudier toutes les possibilités envisageables pour l’avenir du bateau à rames.

Pour rappel, notre Grand Doyen, cette superbe barque à 12 rameurs en mélèze, qui fait partie du patrimoine lémanique, est très malade, au point que son permis de navigation pourrait lui être retiré par le SAN, lui signifiant ainsi sa mise à sec, voir sa destruction.      suivez ce lien ! Il faut sauver la Rame au Doyen

Dans un premier temps, la commission a été chargée d’obtenir trois offres comparatives pour une restauration complète du canot. Trois chantiers navals sont venus analyser l’ampleur des travaux à réaliser, afin de fournir un devis détaillé.
Au vu des montants articulés, et ne pouvant garantir la longévité d’une telle restauration, mais aussi, n'étant pas à l'abri des mauvaises surprises, toujours possibles avec ce genre de travaux de rénovation, l'option pour la construction d'un nouveau canot, apparaissait dès lors comme une solution raisonnablement envisageable.
Trois devis ont été demandés pour un bateau neuf à 8 rameurs, deux pour une construction traditionnelle et un pour une construction moderne en polyester.
Une offre pour un montant seulement supérieur de 20% au prix d'une restauration complète, a retenu toute l’attention de la commission, avec plusieurs avantages non négligeables, à savoir :
1) aucune surprise de surcoûts lors des travaux
2) un bateau adapté à l’utilisation actuelle
3) un bateau sain pour l’avenir
C'est donc le chantier naval Sartorio à Mies, qui a été chargé de construire notre nouveau bateau à 8 rameurs.

Les travaux ont débuté au mois de septembre 2016, et afin d'immortalisé toutes les étapes de la fabrication de notre canot, une caméra a été installée dans la halle de construction du chantier naval, afin de réaliser une animation d'images en accéléré de ce travail. Cette vidéo sera disponible sur notre site à la fin des travaux.
En parallèle, grâce aux photos gracieusement fournies par Yann Bruscagin, l'un des deux charpentiers de marine assignés à cette tâche, nous allons pouvoir suivre en images, les étapes importantes, agrémentées des commentaires d'un professionnel.

A noté que plusieurs apprentis charpentiers de marine de St-Malo en Bretagne, sont venus faire des stages d'apprentissage sur la construction de notre bateau, preuve en est, que même au bord de la mer, la construction marine en bois est de plus en plus rare.

Cliquez sur les photos pour les agrandir !

image-1

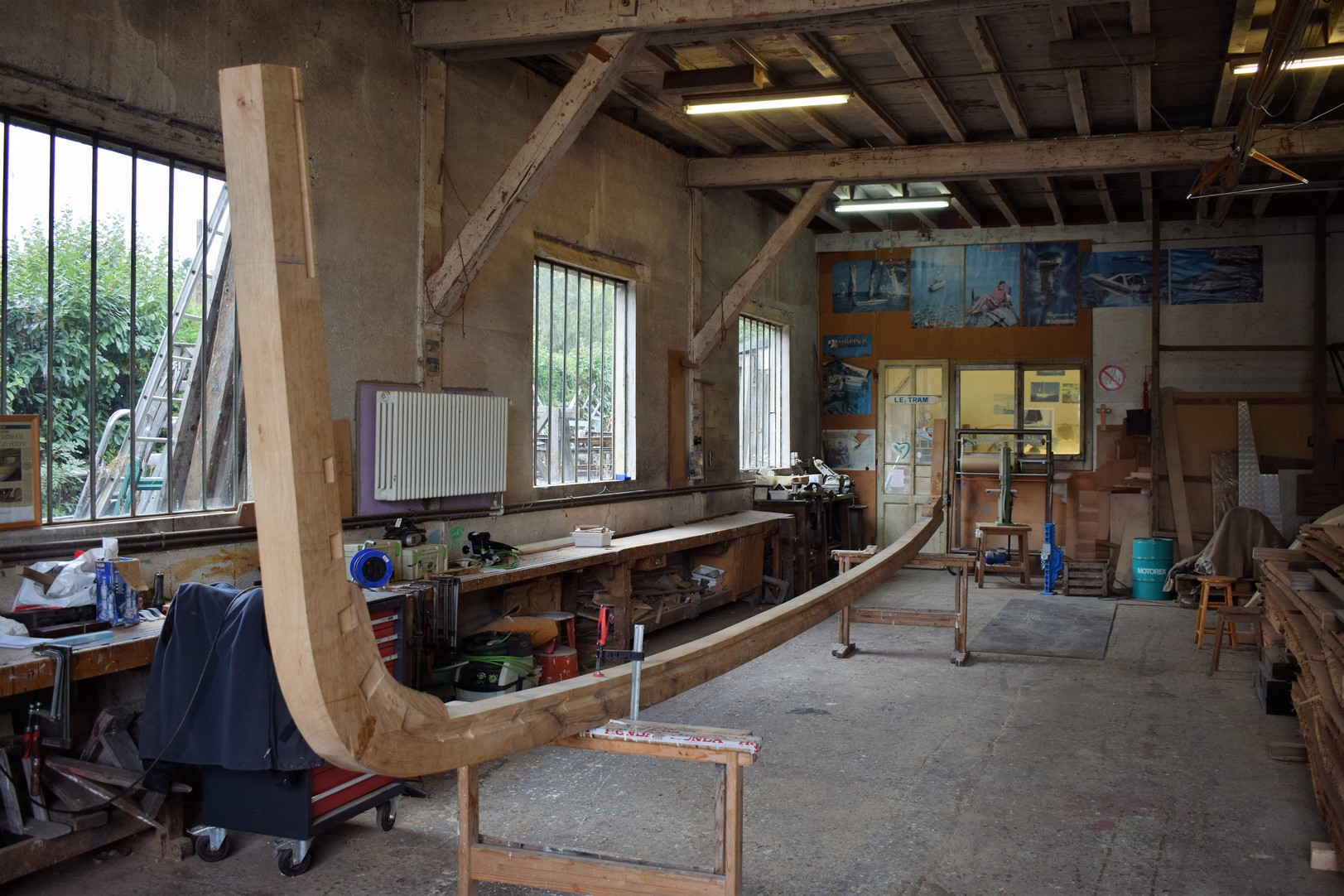

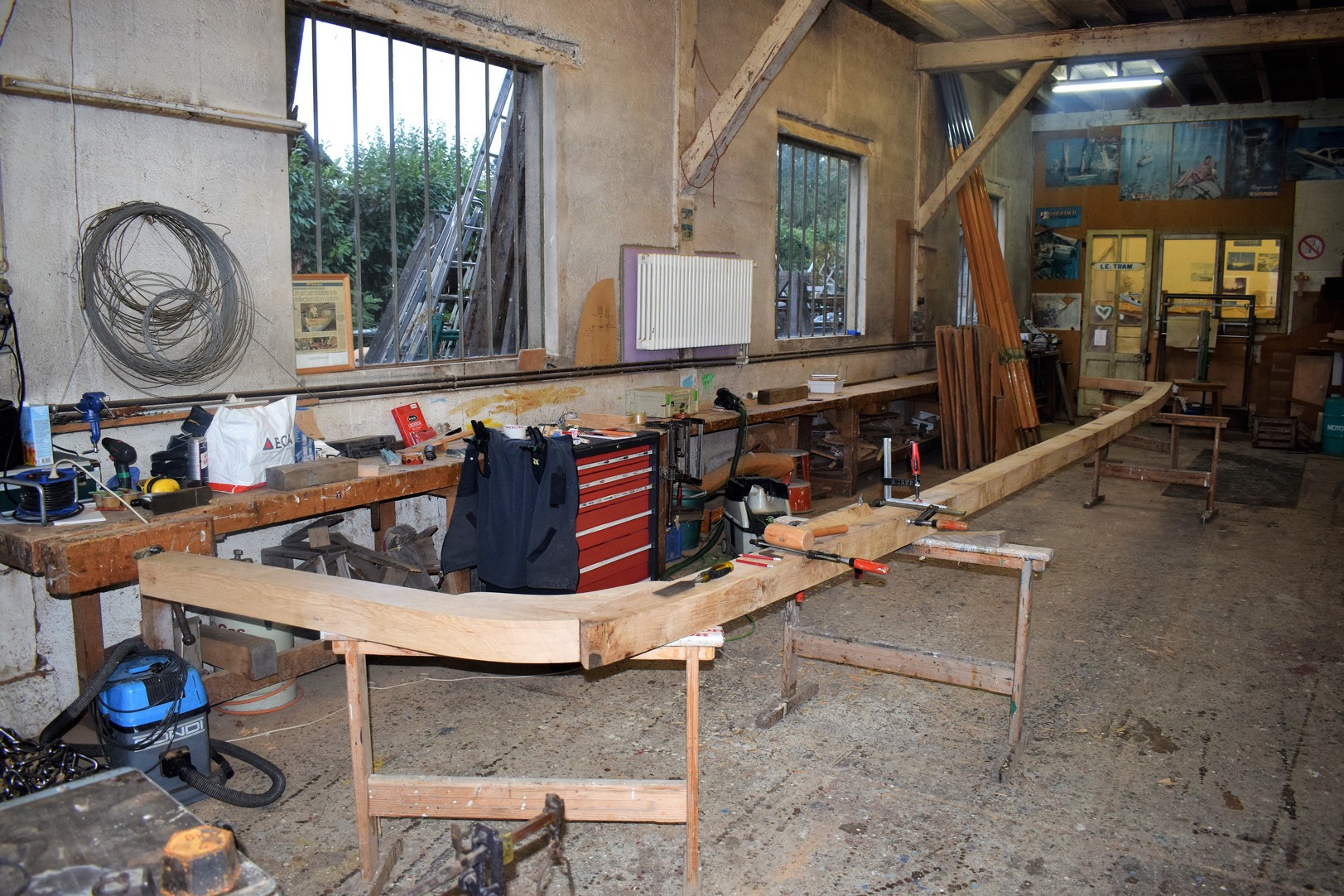

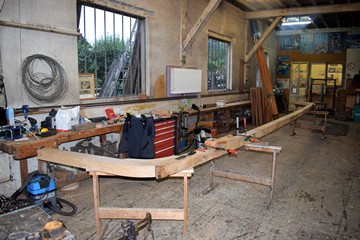

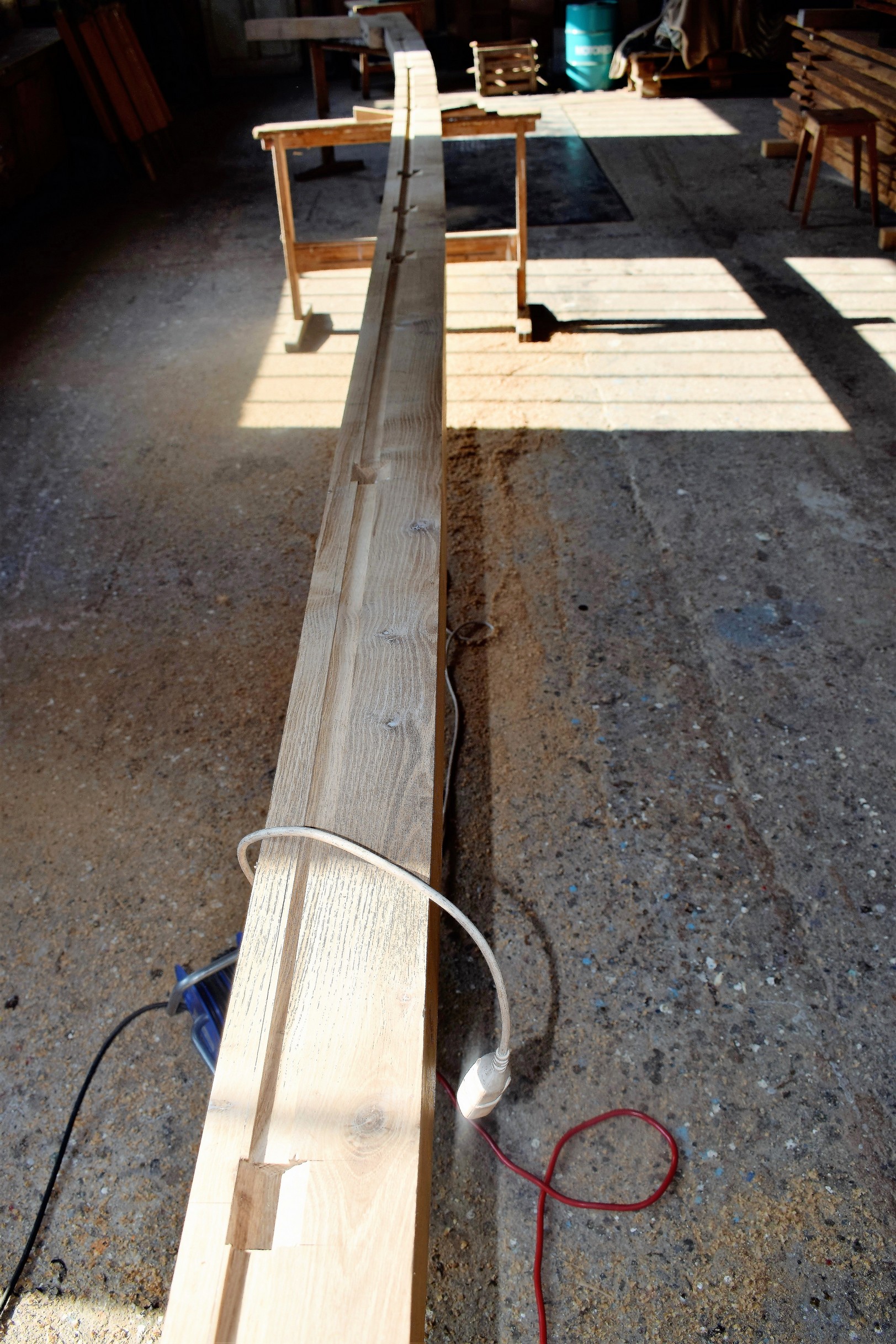

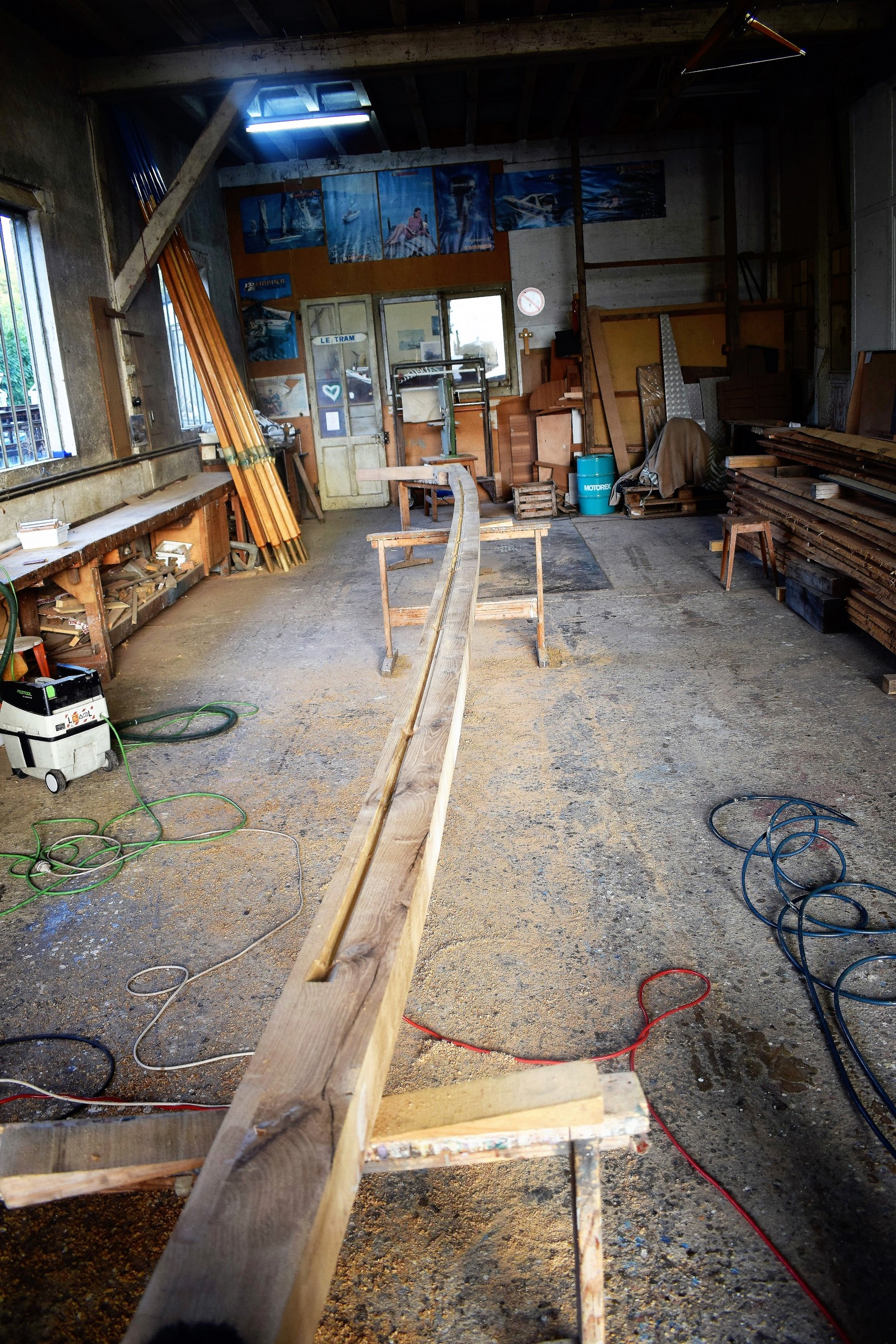

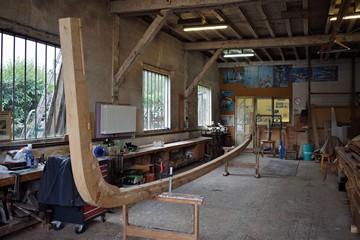

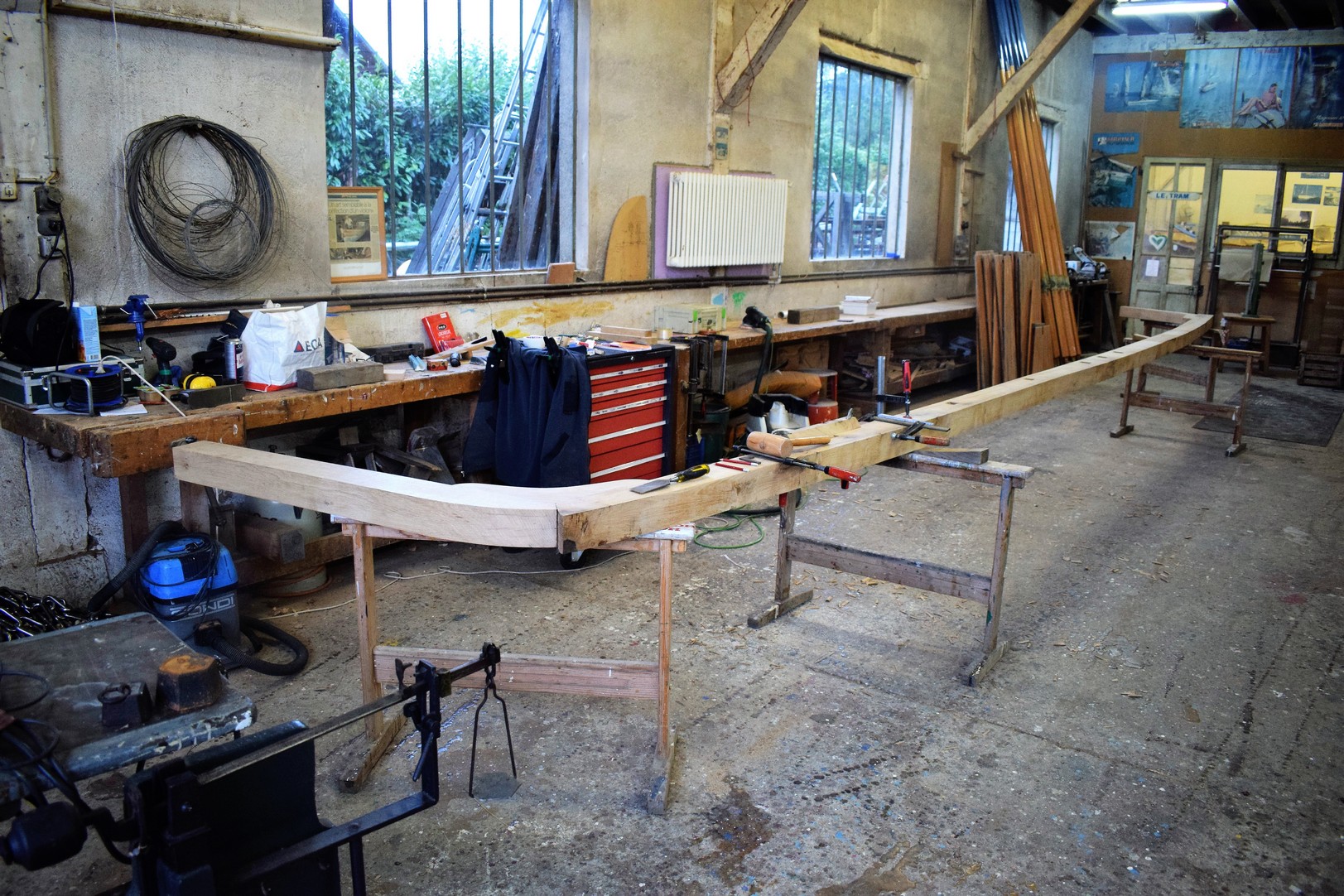

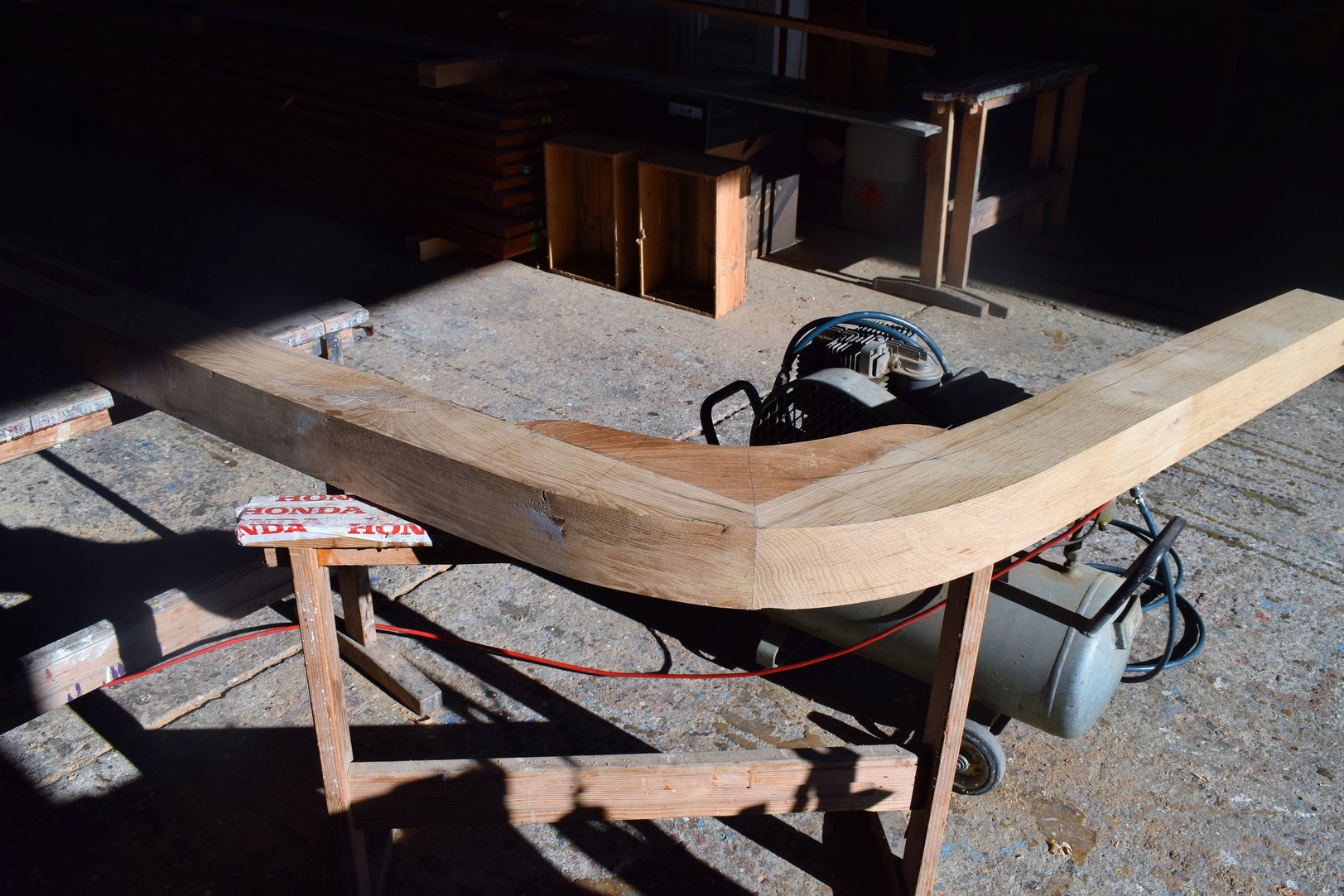

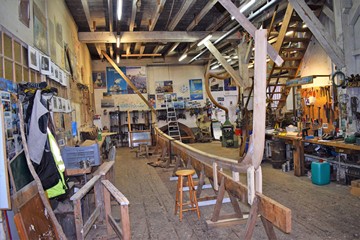

Vue d’ensemble de la quille en chêne

image-1

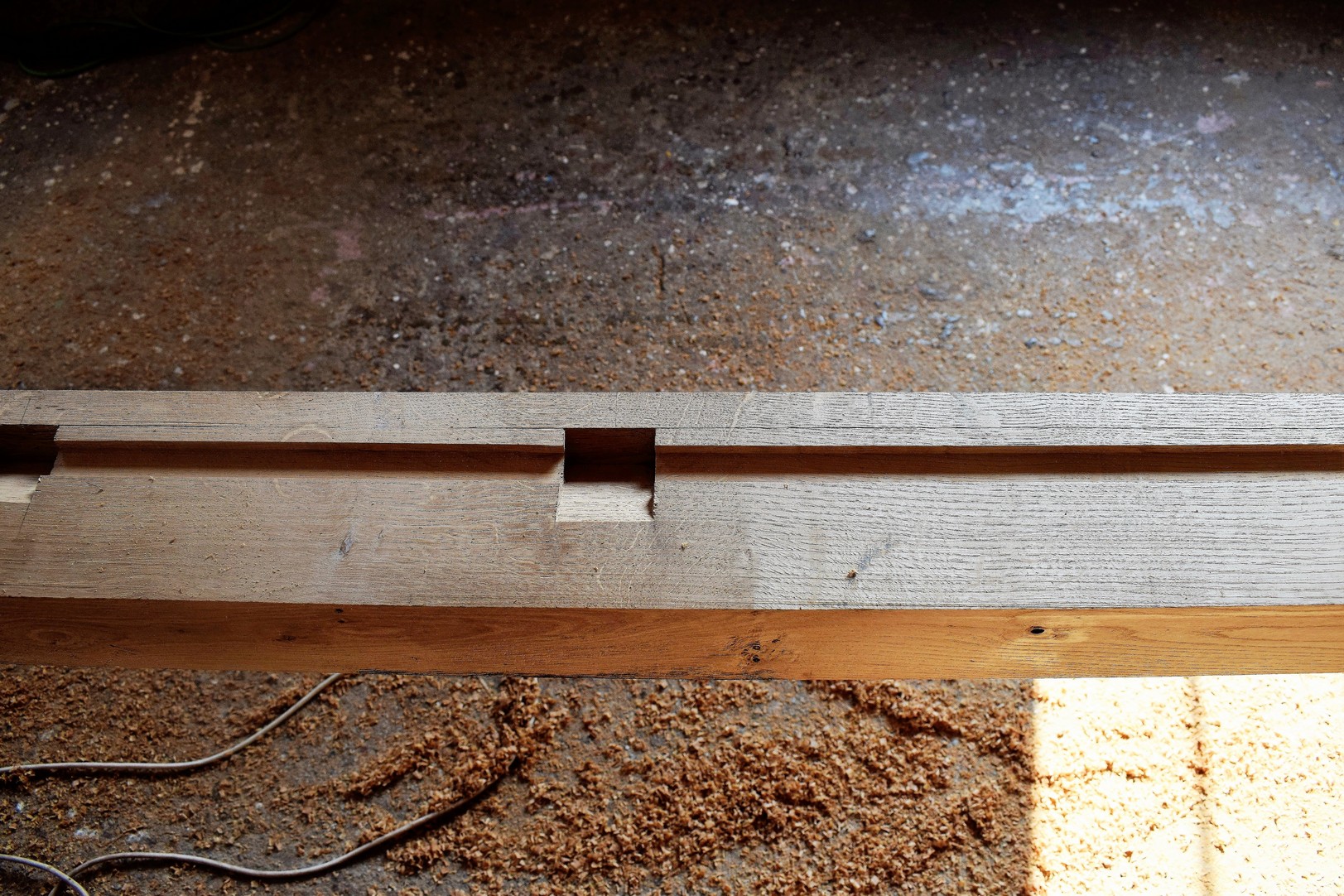

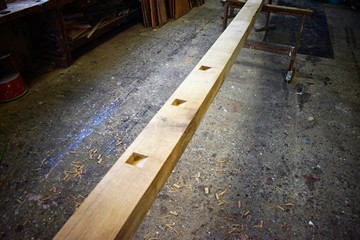

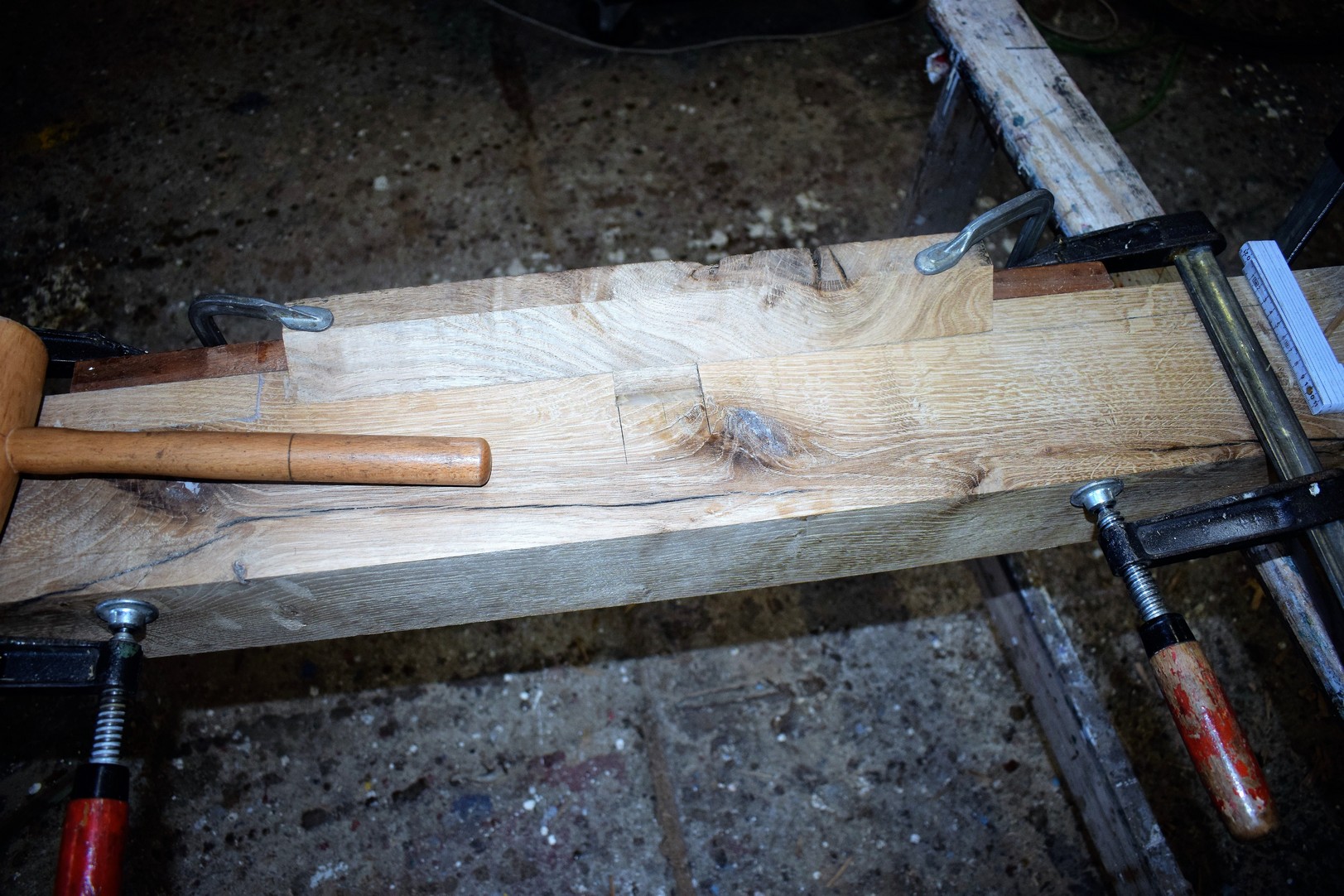

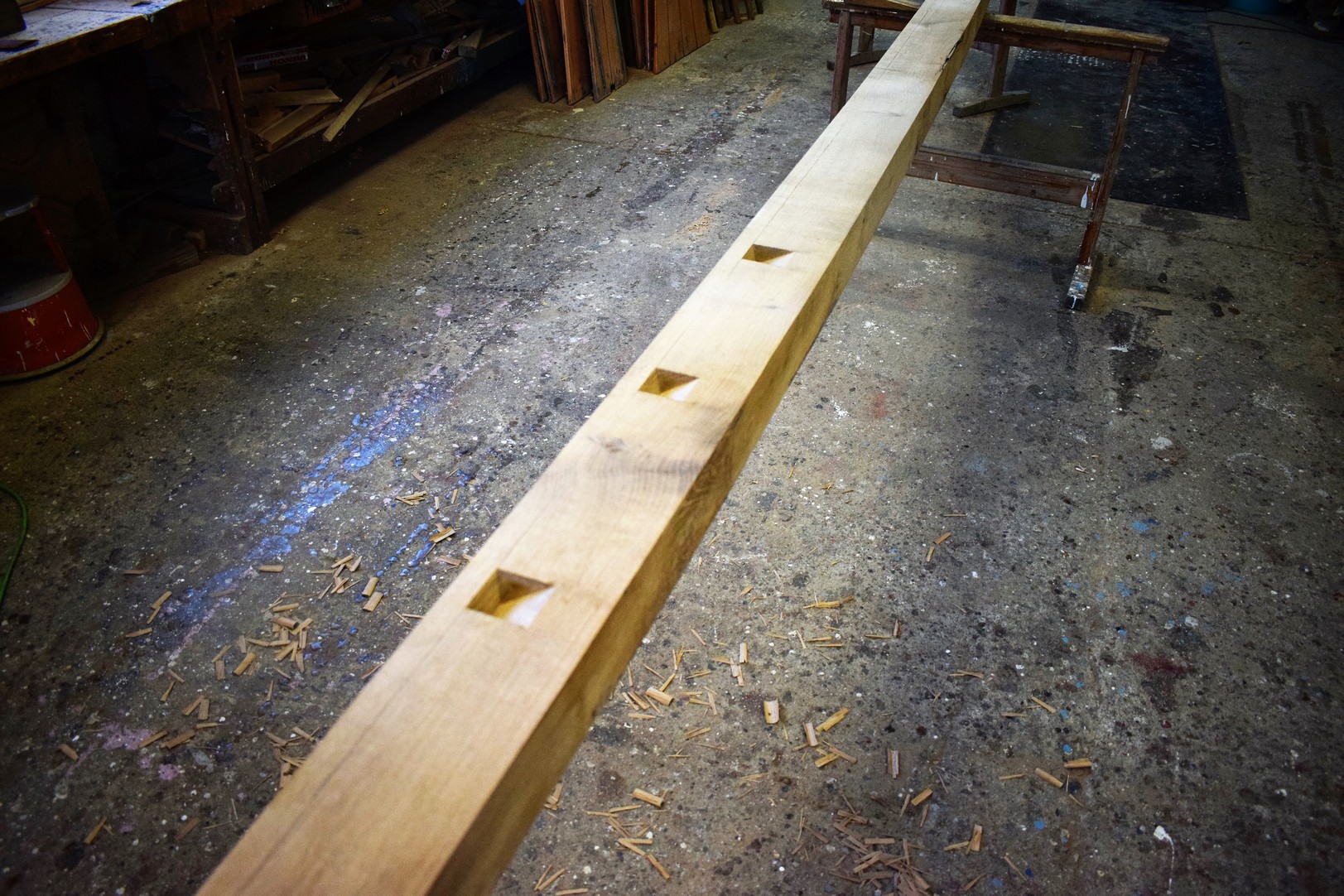

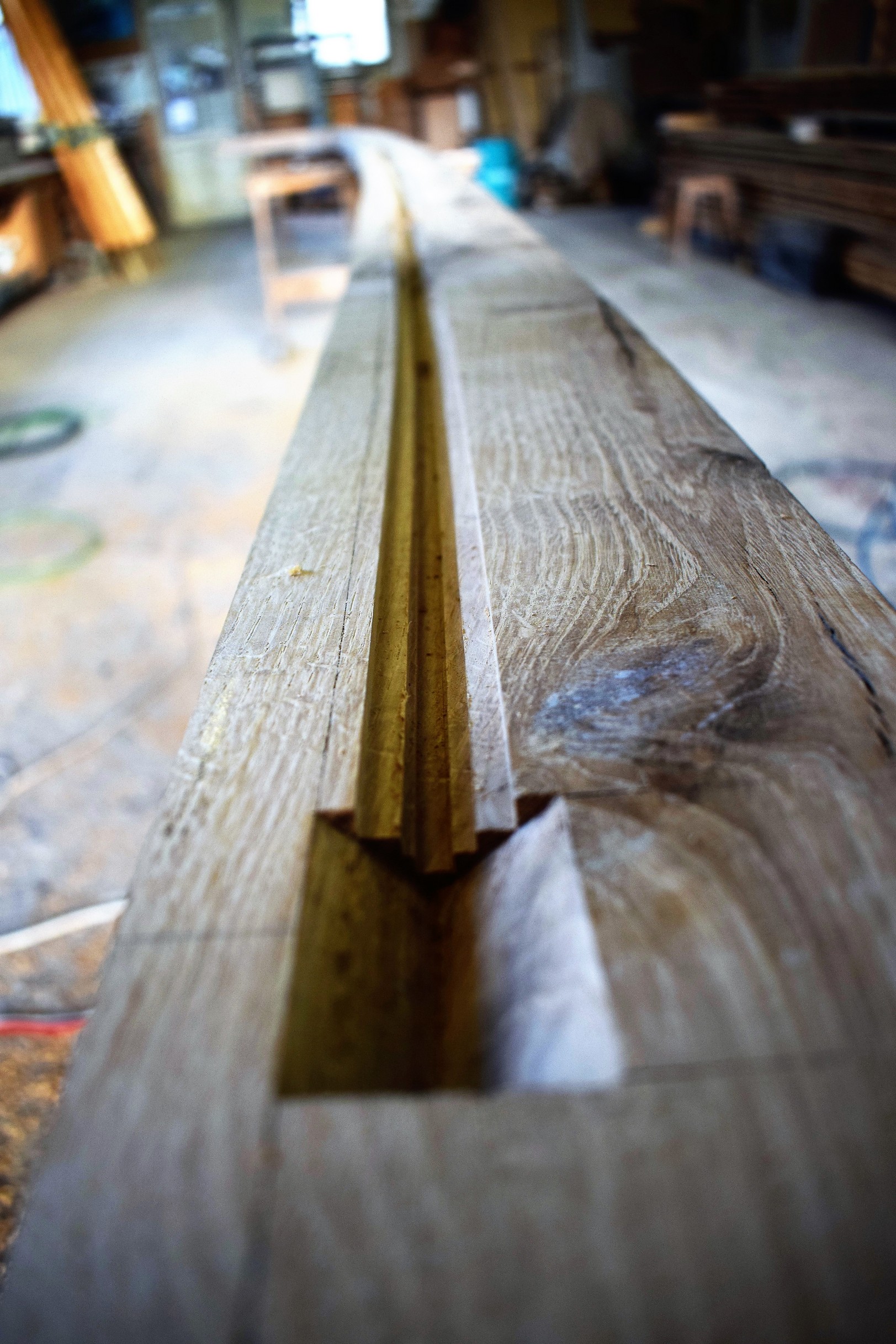

Ajourage des fenêtres de la râblure selon les cotes prisent sur le plan

image-1

Ajourage des fenêtres de la râblure selon les cotes prisent sur le plan

image-1

Ajourage des fenêtres de la râblure selon les cotes prisent sur le plan

image-1

Ajourage des fenêtres de la râblure selon les cotes prisent sur le plan

image-1

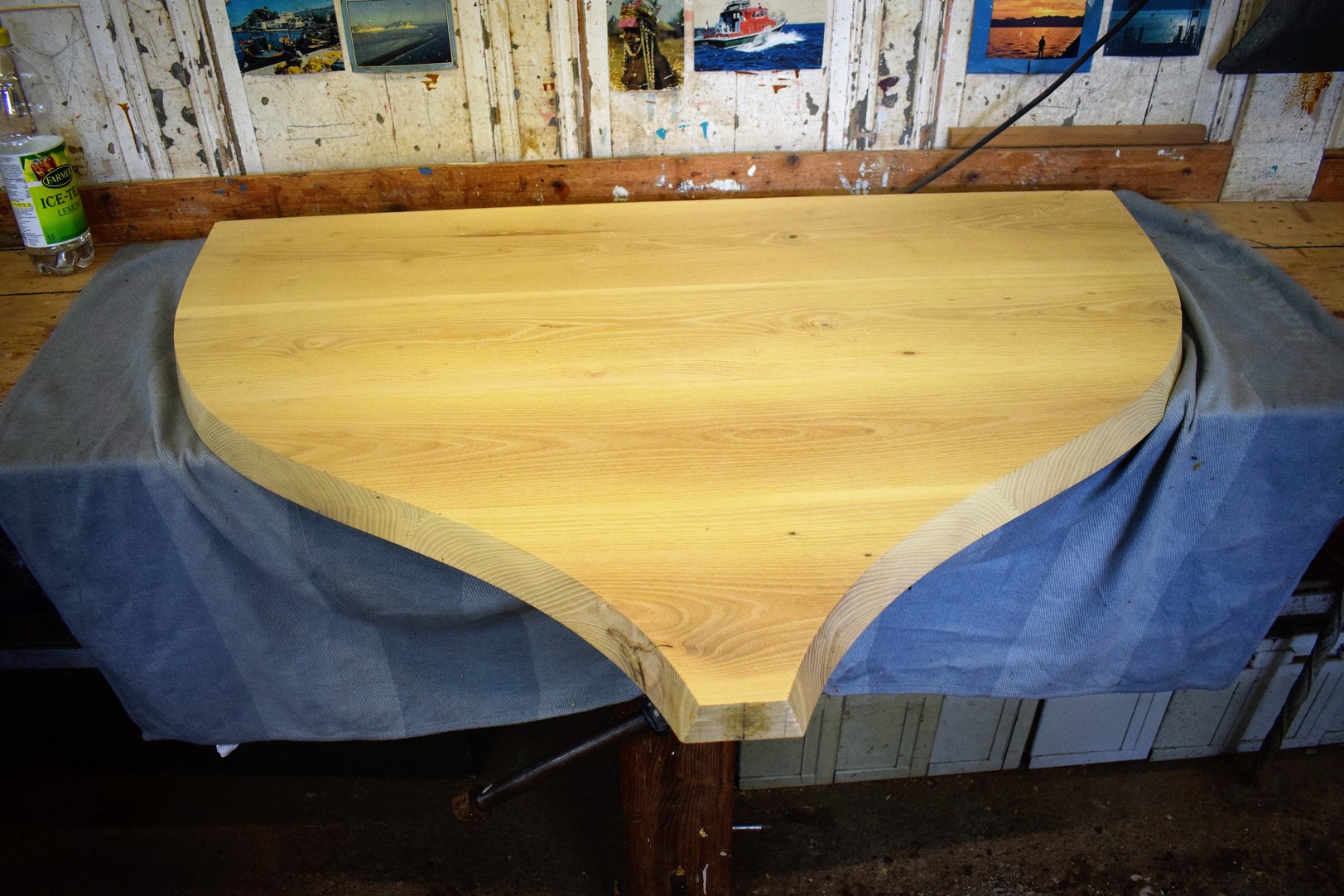

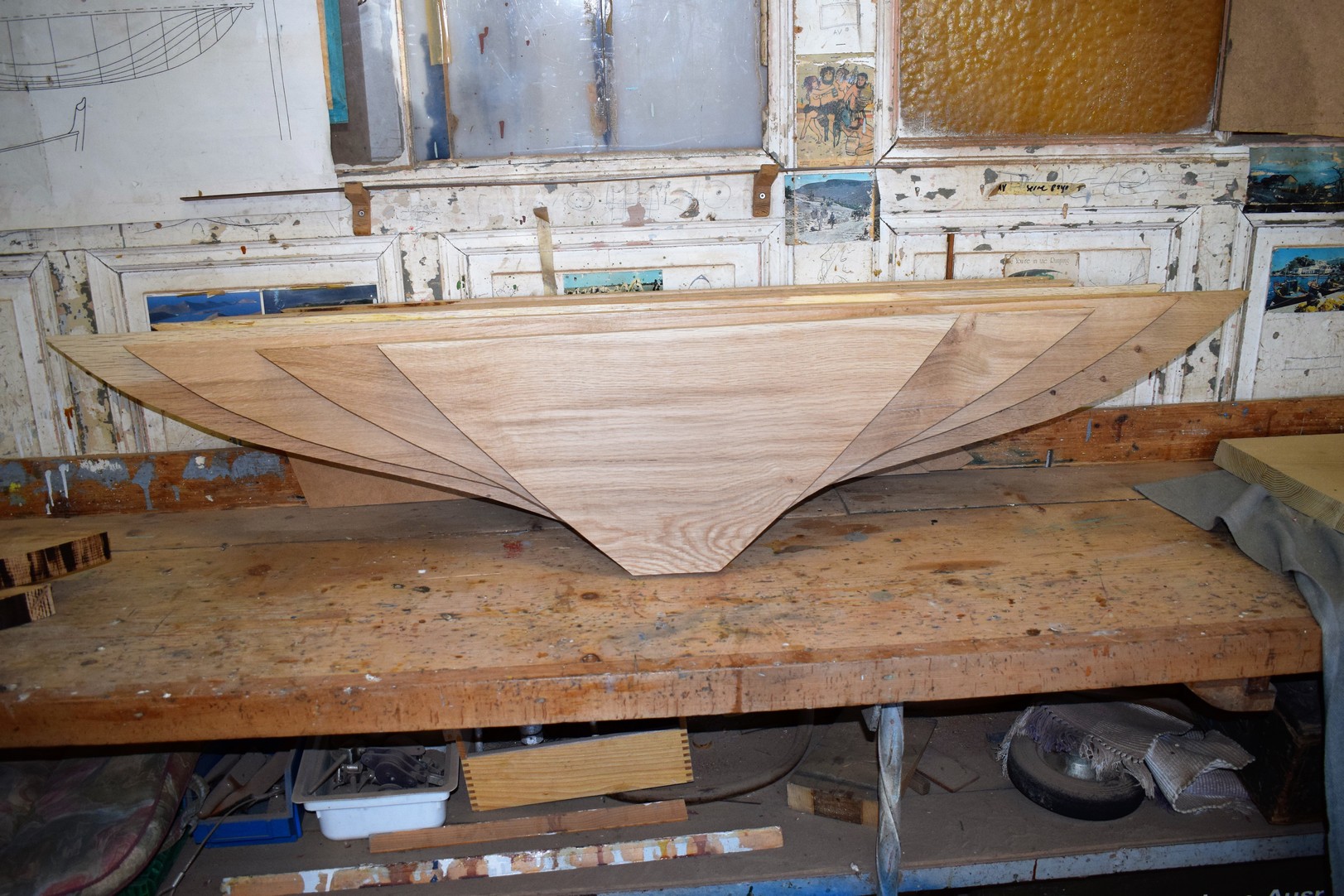

Tableau en Acacia

image-1

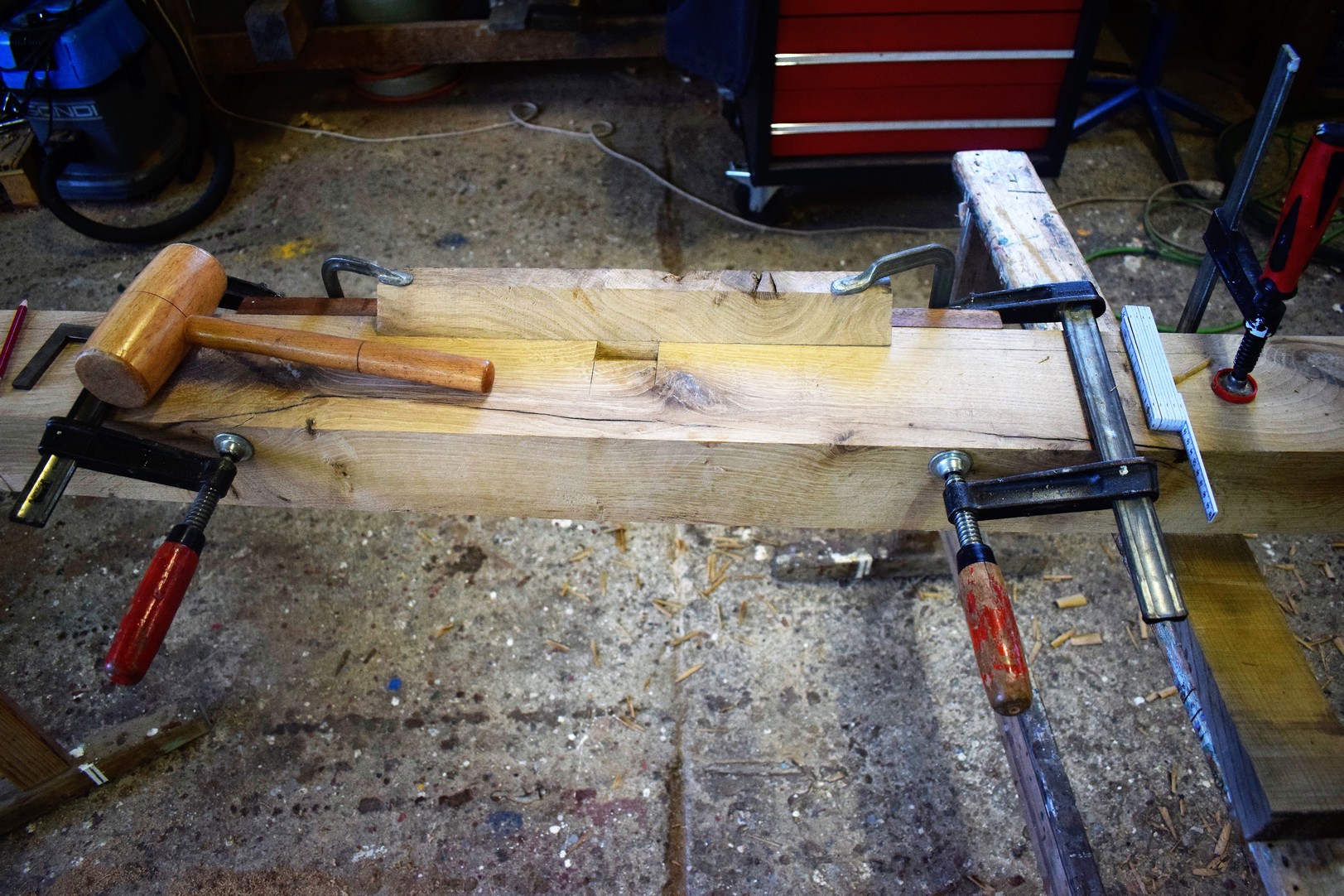

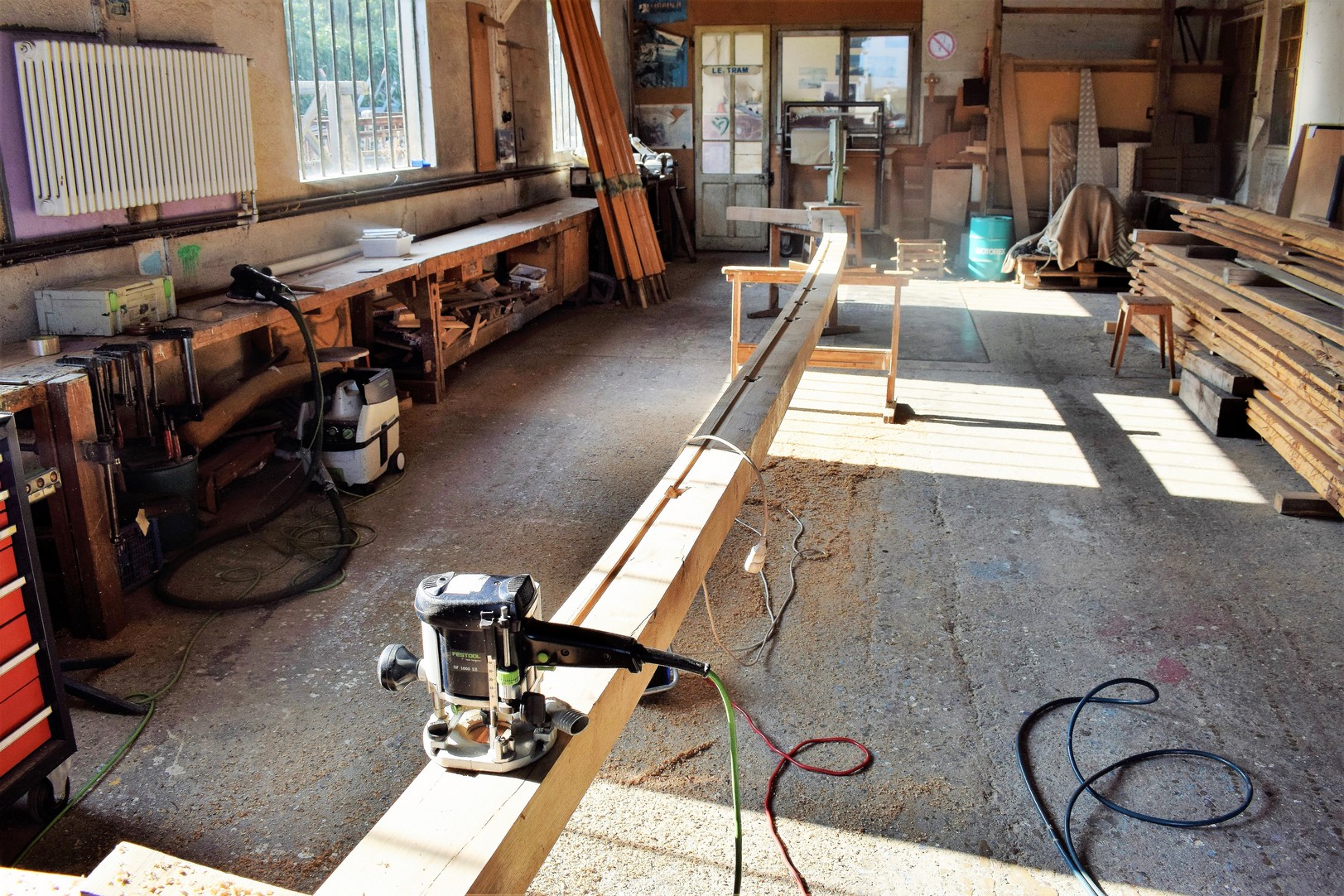

Liaison des fenêtres à la défonceuse

image-1

Liaison des fenêtres à la défonceuse

image-1

Liaison des fenêtres à la défonceuse

image-1

Liaison des fenêtres à la défonceuse

image-1

Liaison des fenêtres à la défonceuse

image-1

Liaison des fenêtres à la défonceuse

image-1

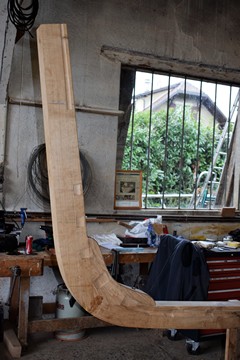

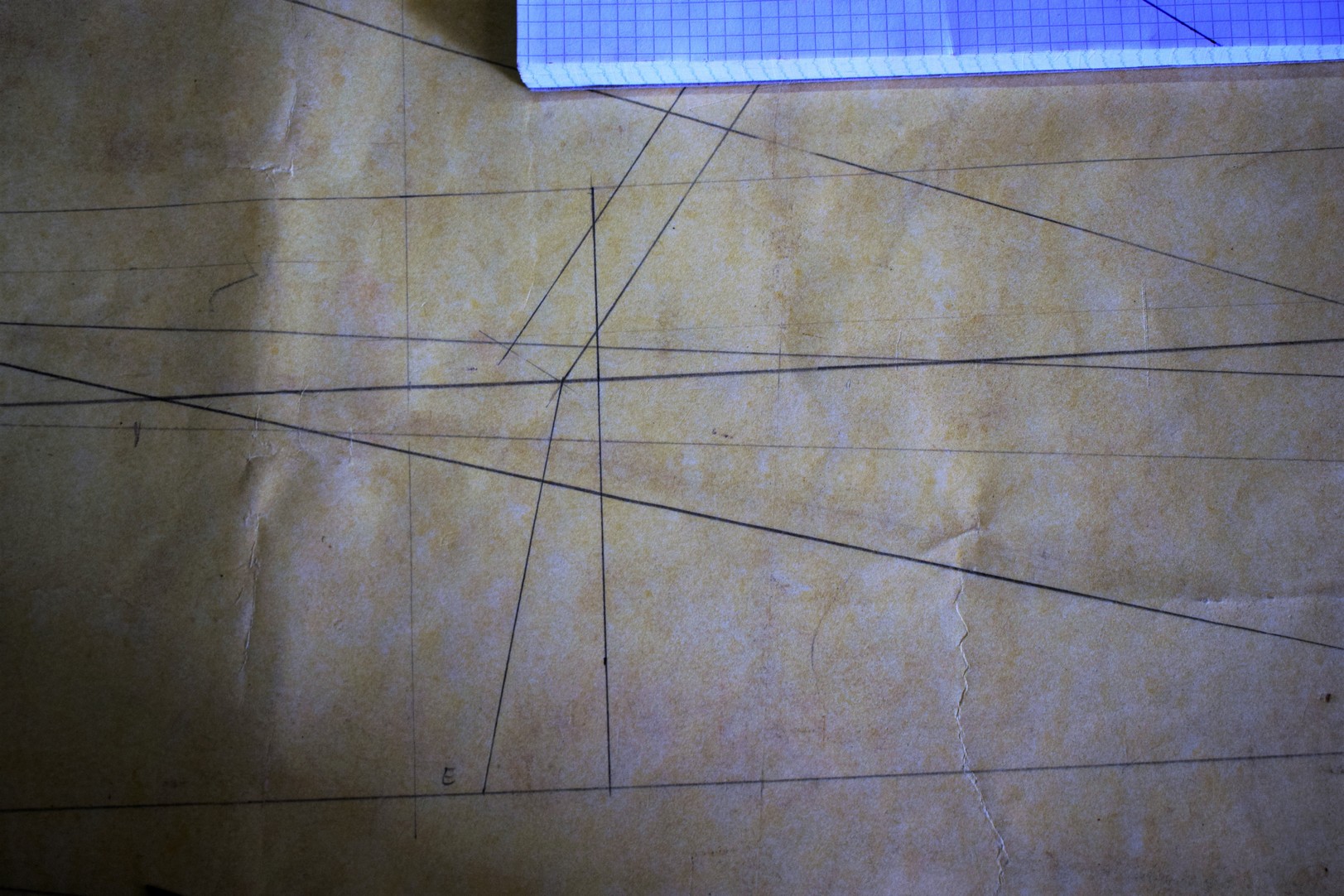

Prise de cotes de la râblure à l’étrave sur le plan à l’échelle 1:1

image-1

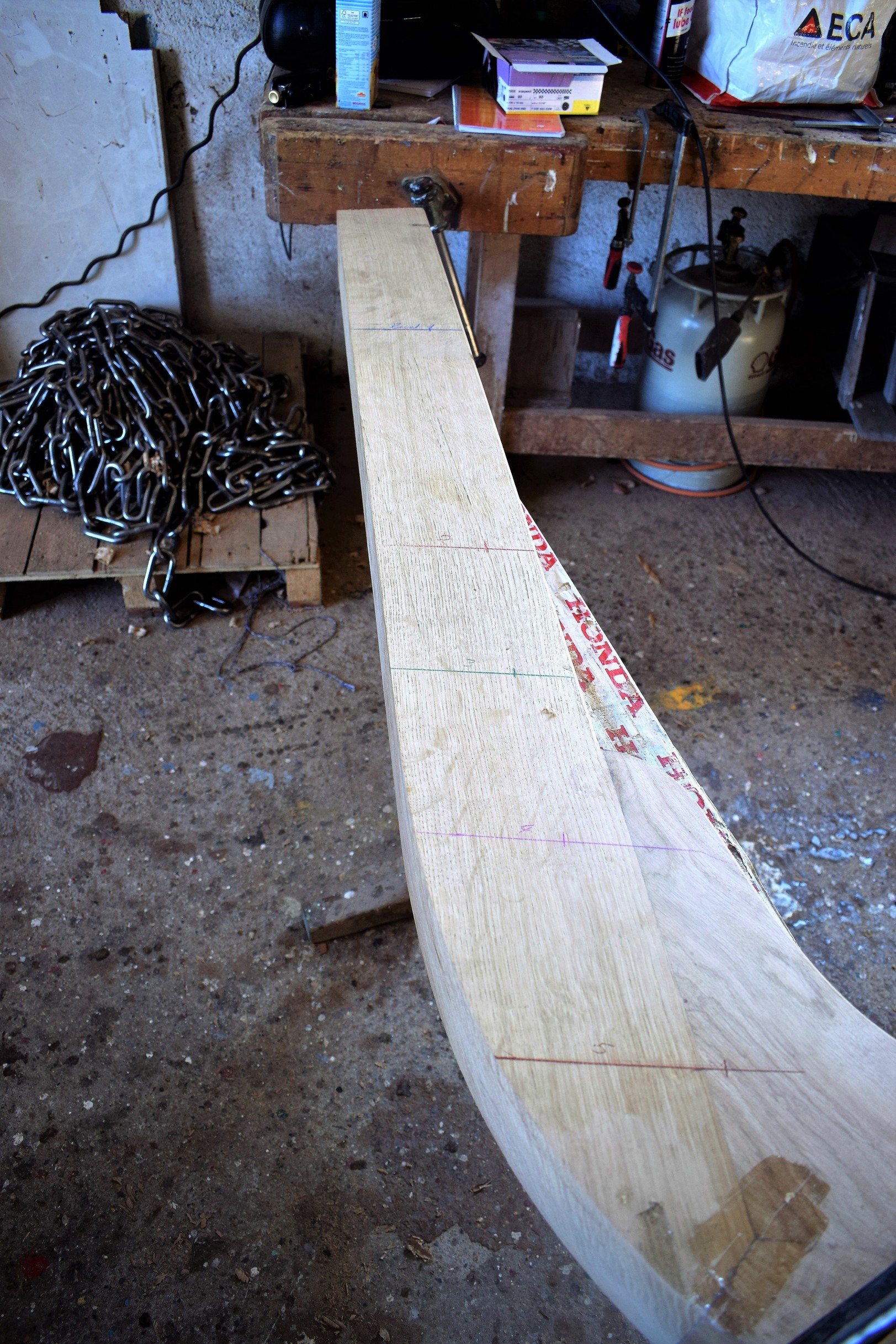

Traçage des cotes de la râblure à l’étrave
image-1

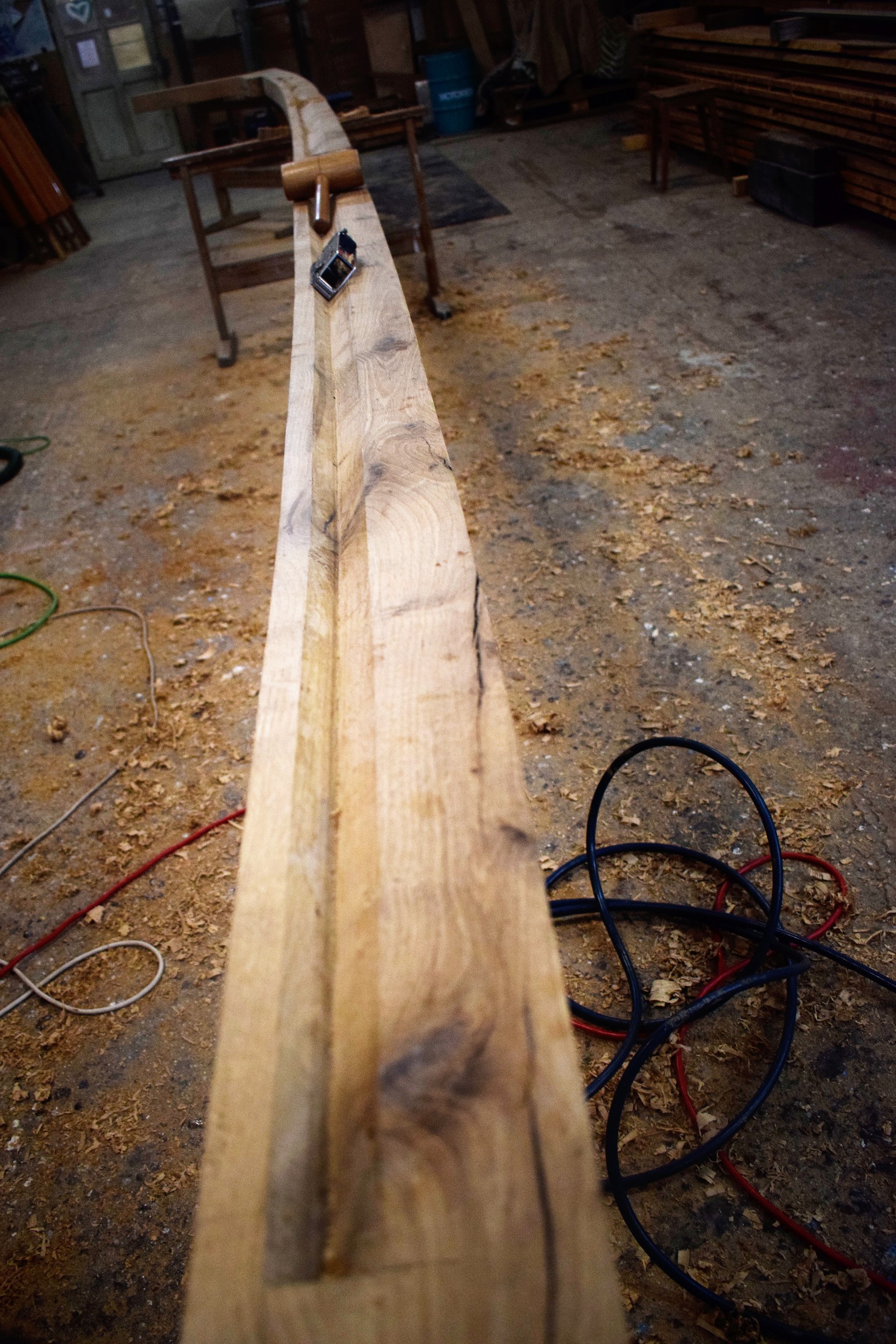

Finition de la râblure au rabot «Guillaume» et au ciseau à bois

image-1

Finition de la râblure au rabot «Guillaume» et au ciseau à bois

image-1

Finition de la râblure au rabot «Guillaume» et au ciseau à bois

image-1

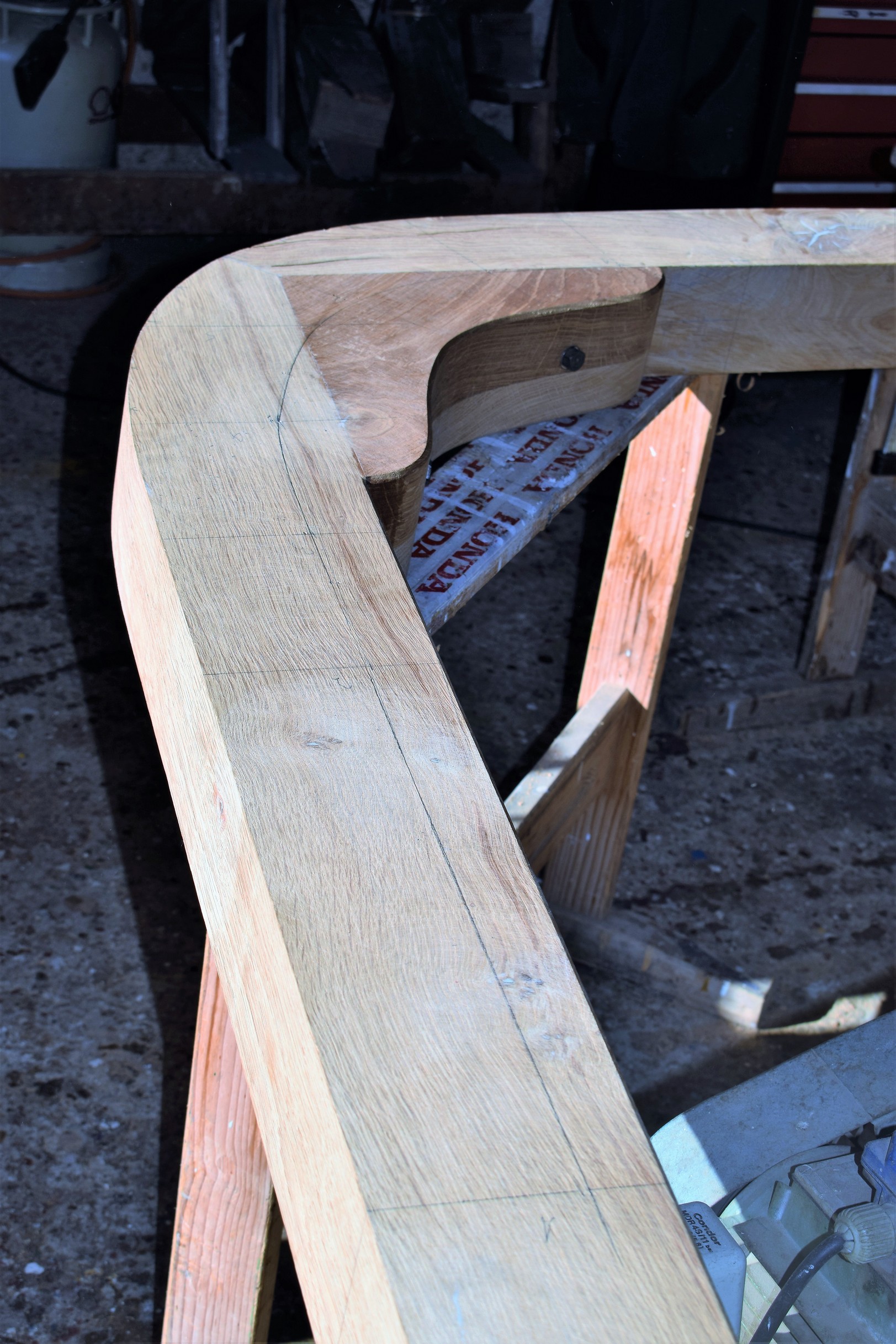

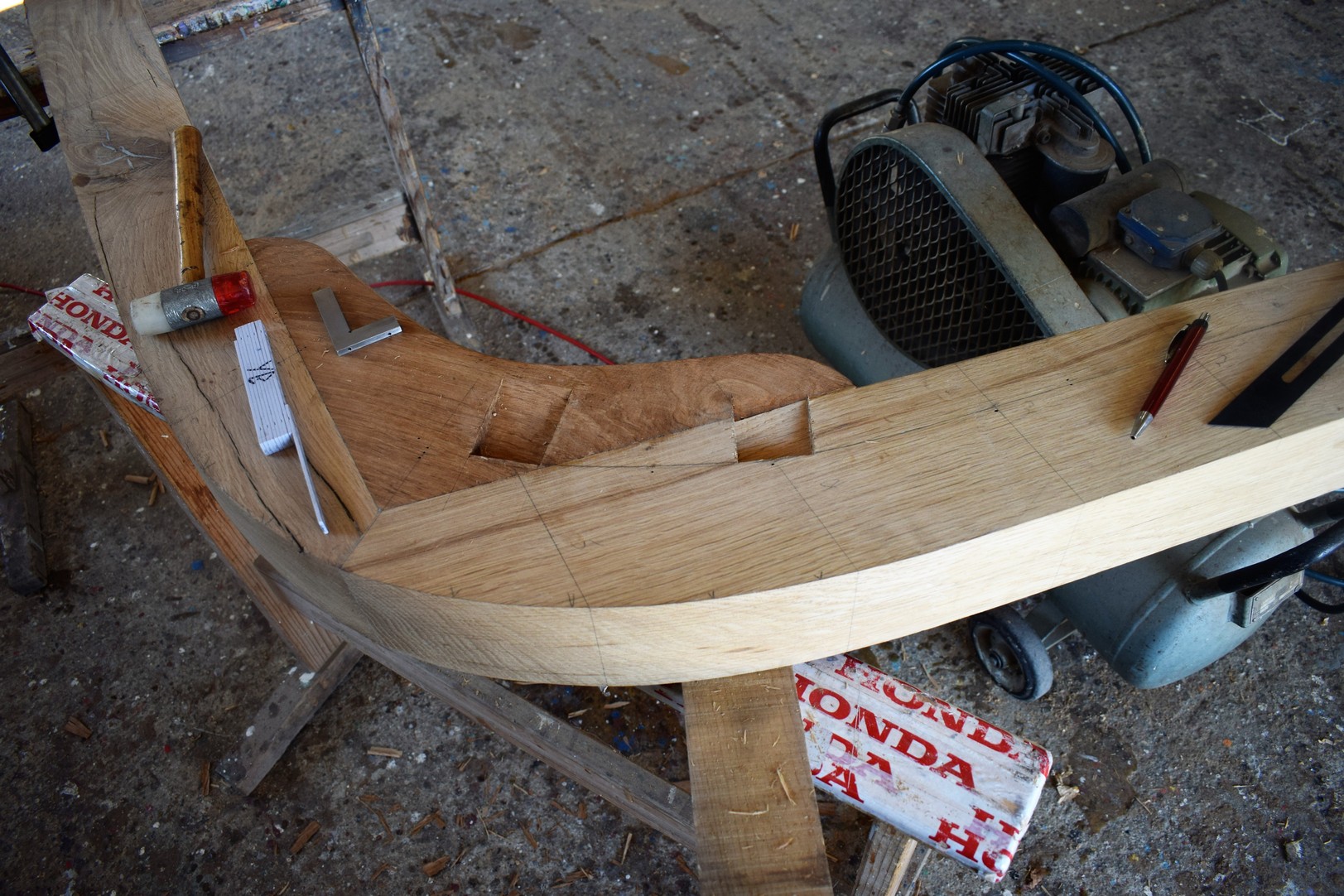

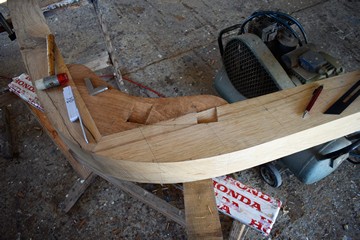

Liaison des cotes de la râblure à l’étrave et traçage des fenêtres

image-1

Liaison des cotes de la râblure à l’étrave et traçage des fenêtres

image-1

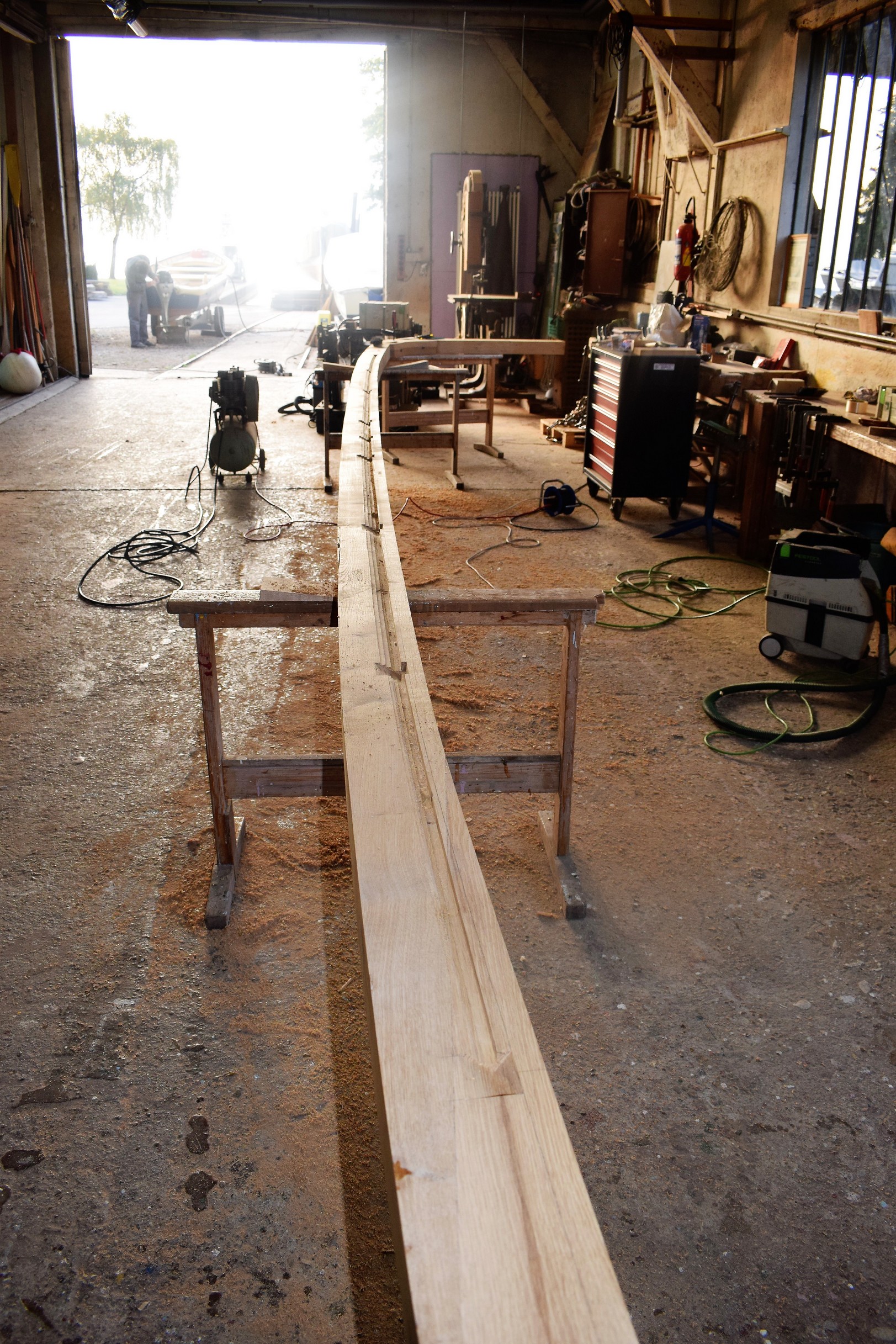

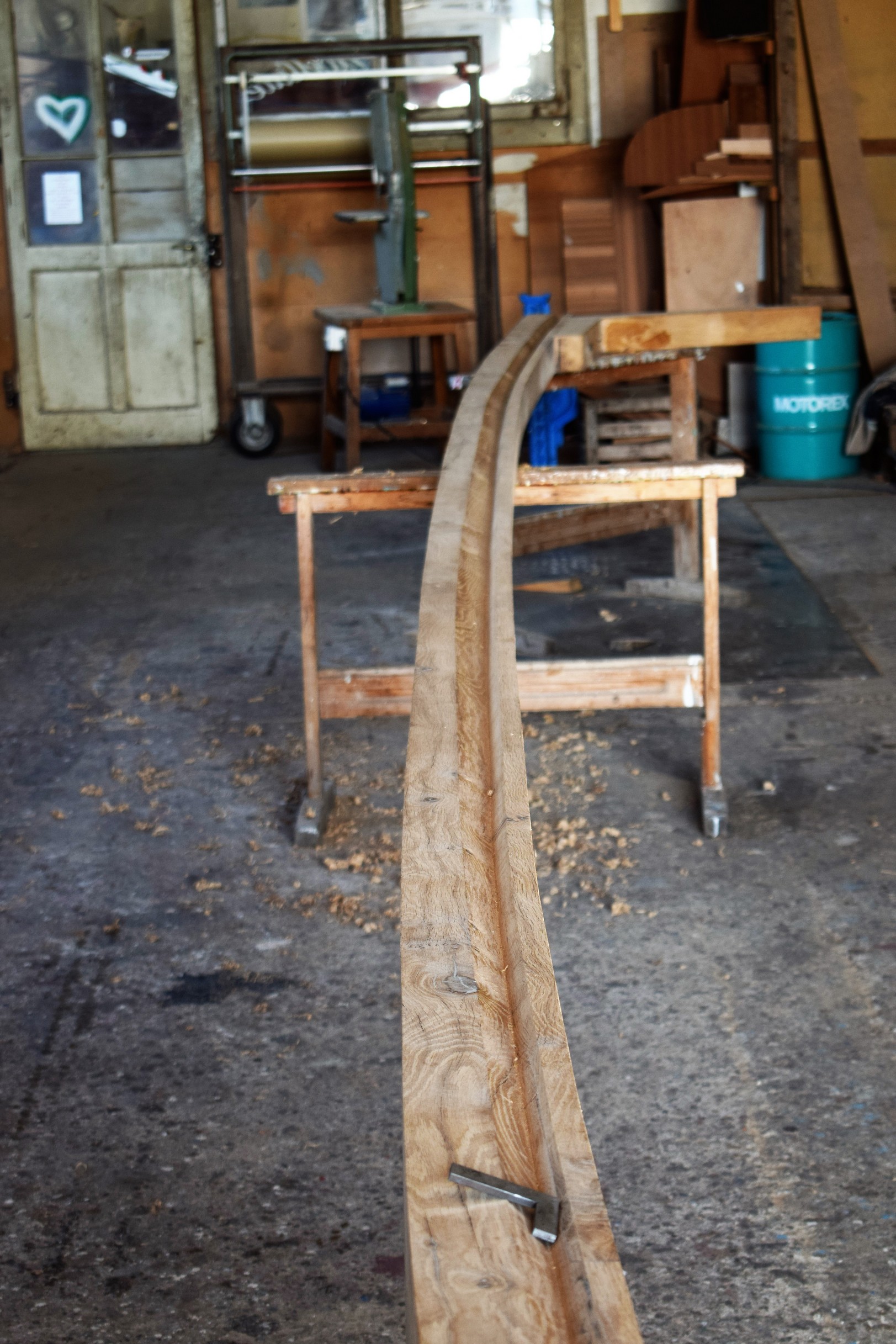

Vue de la râblure jusqu’à l’arrière
image-1

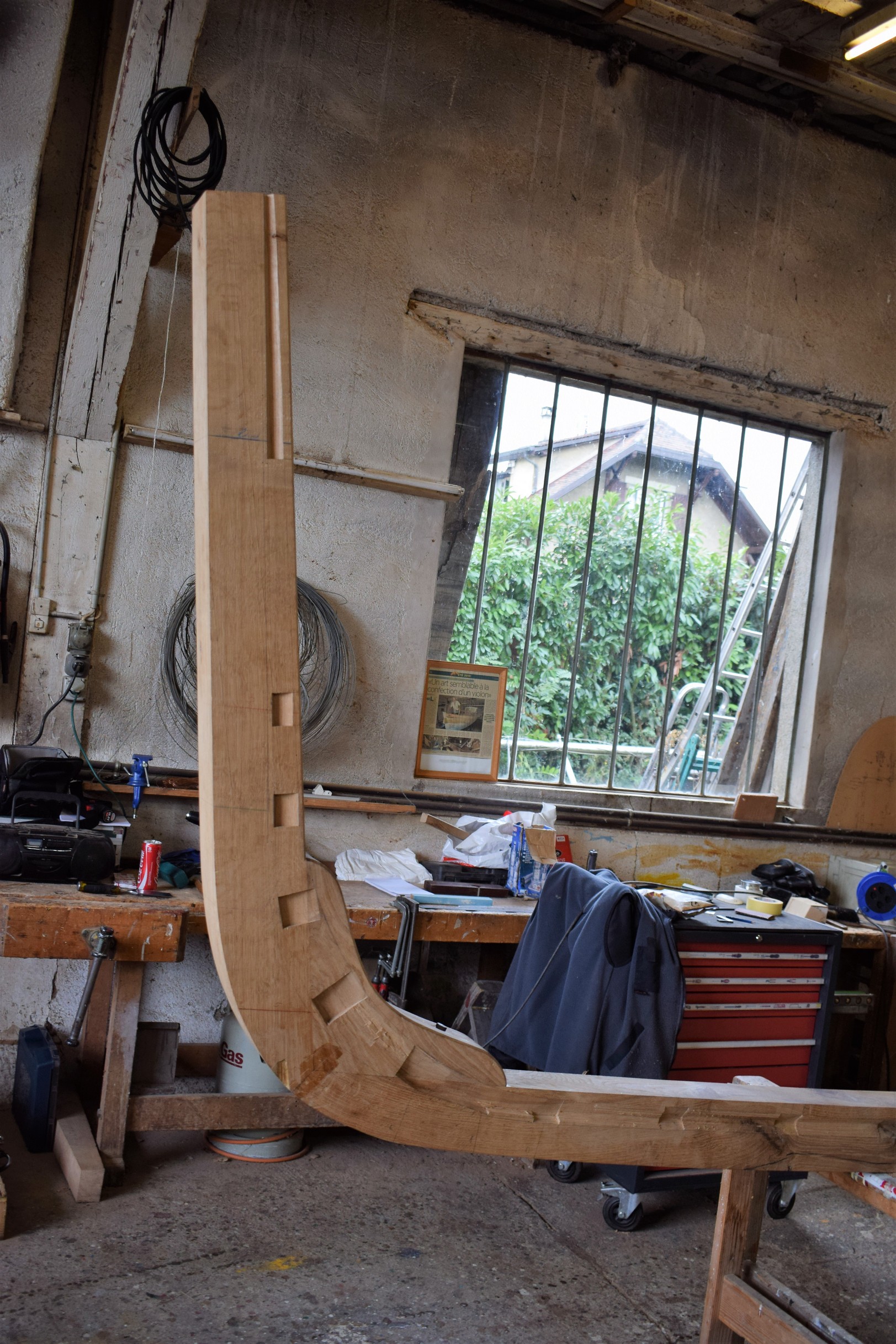

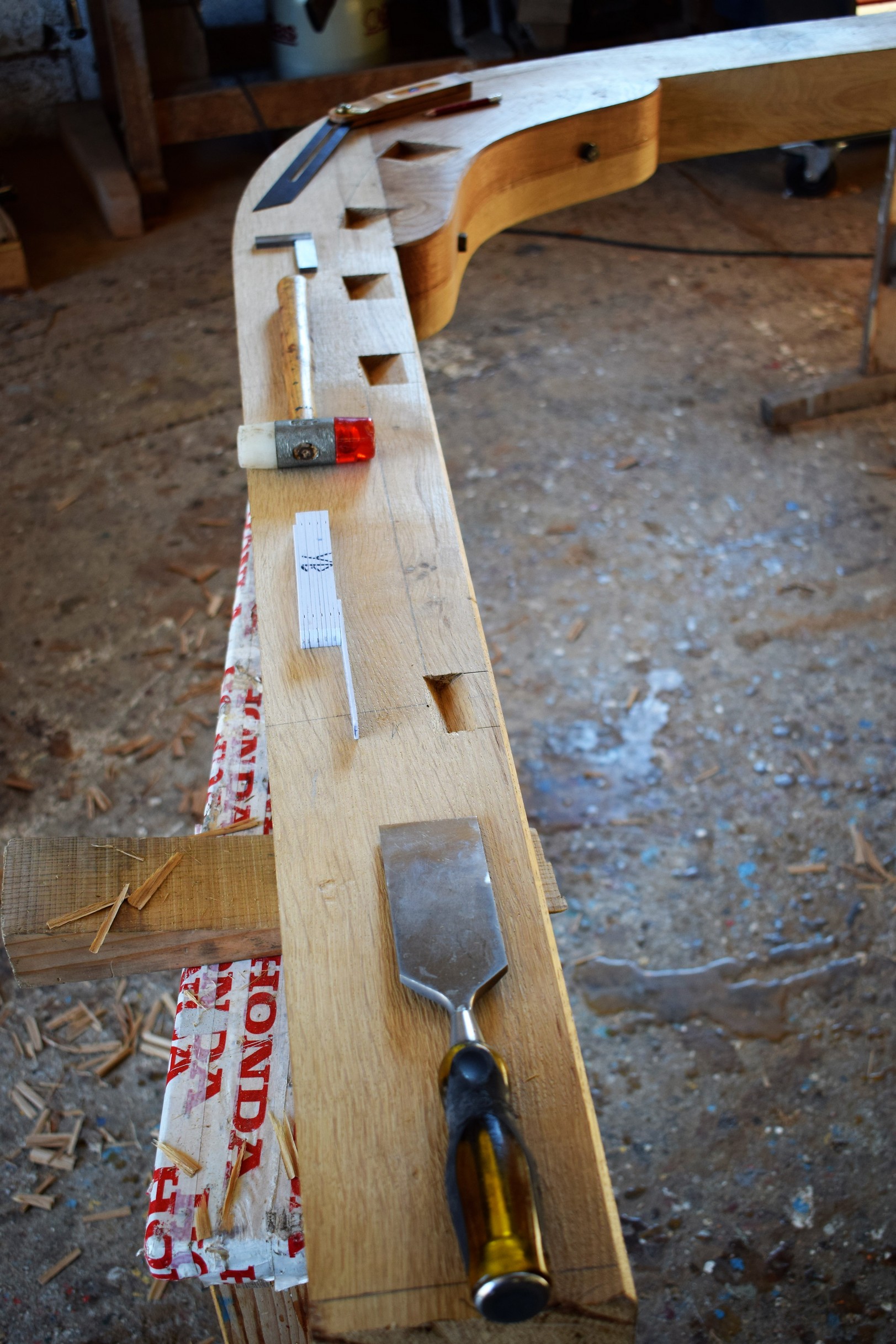

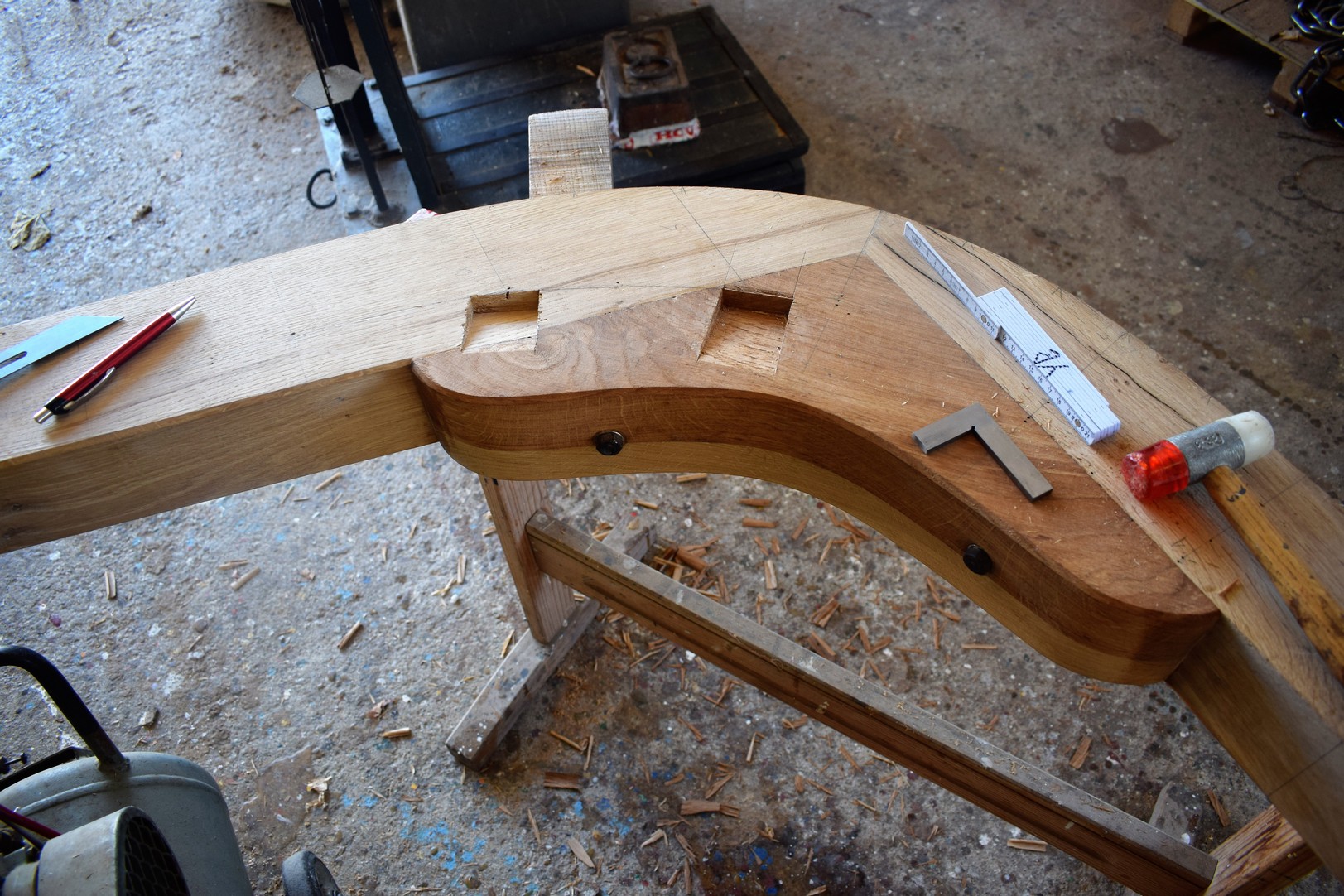

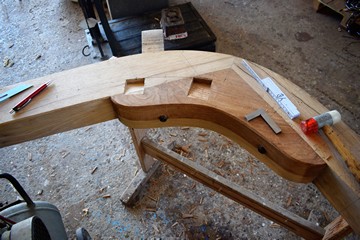

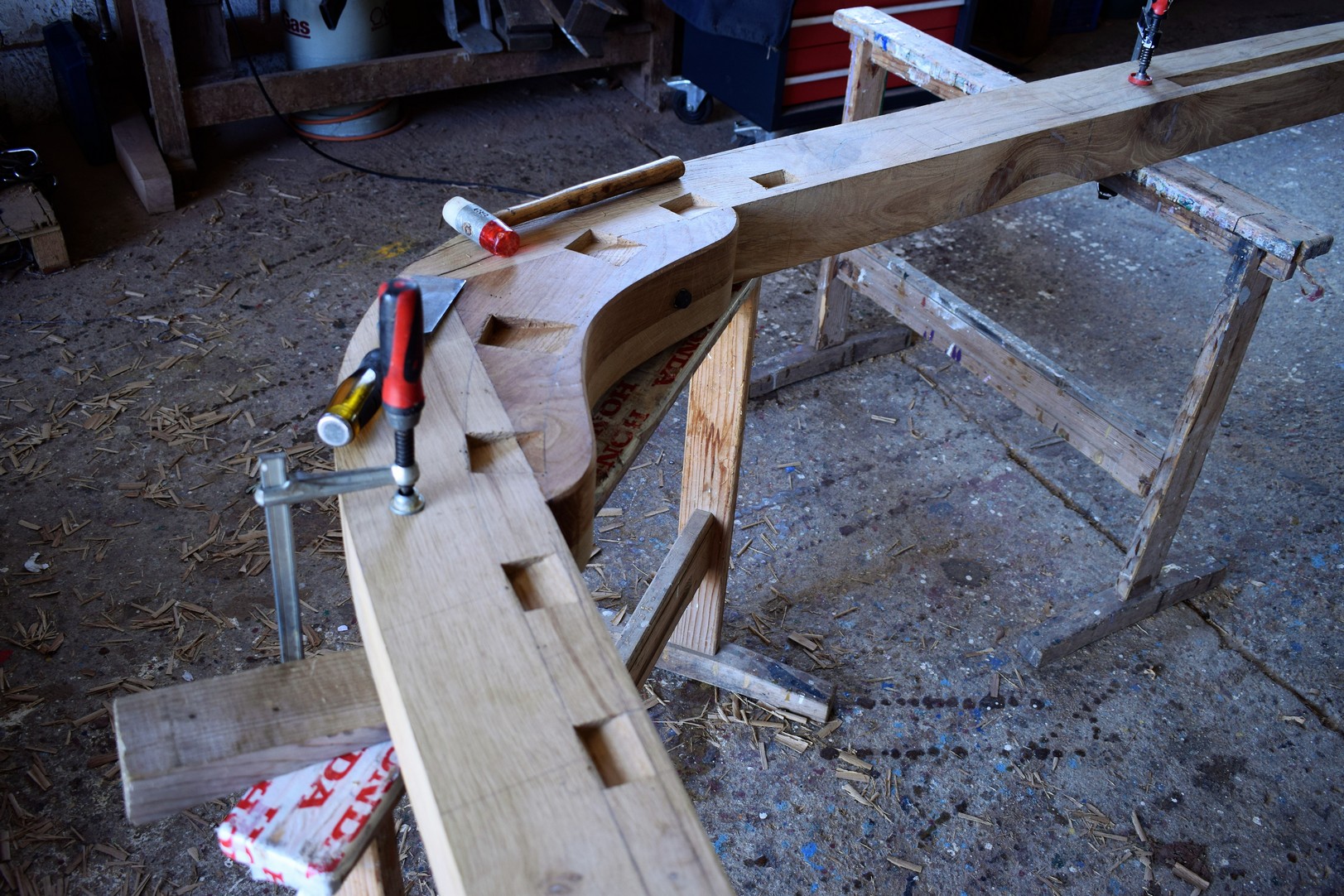

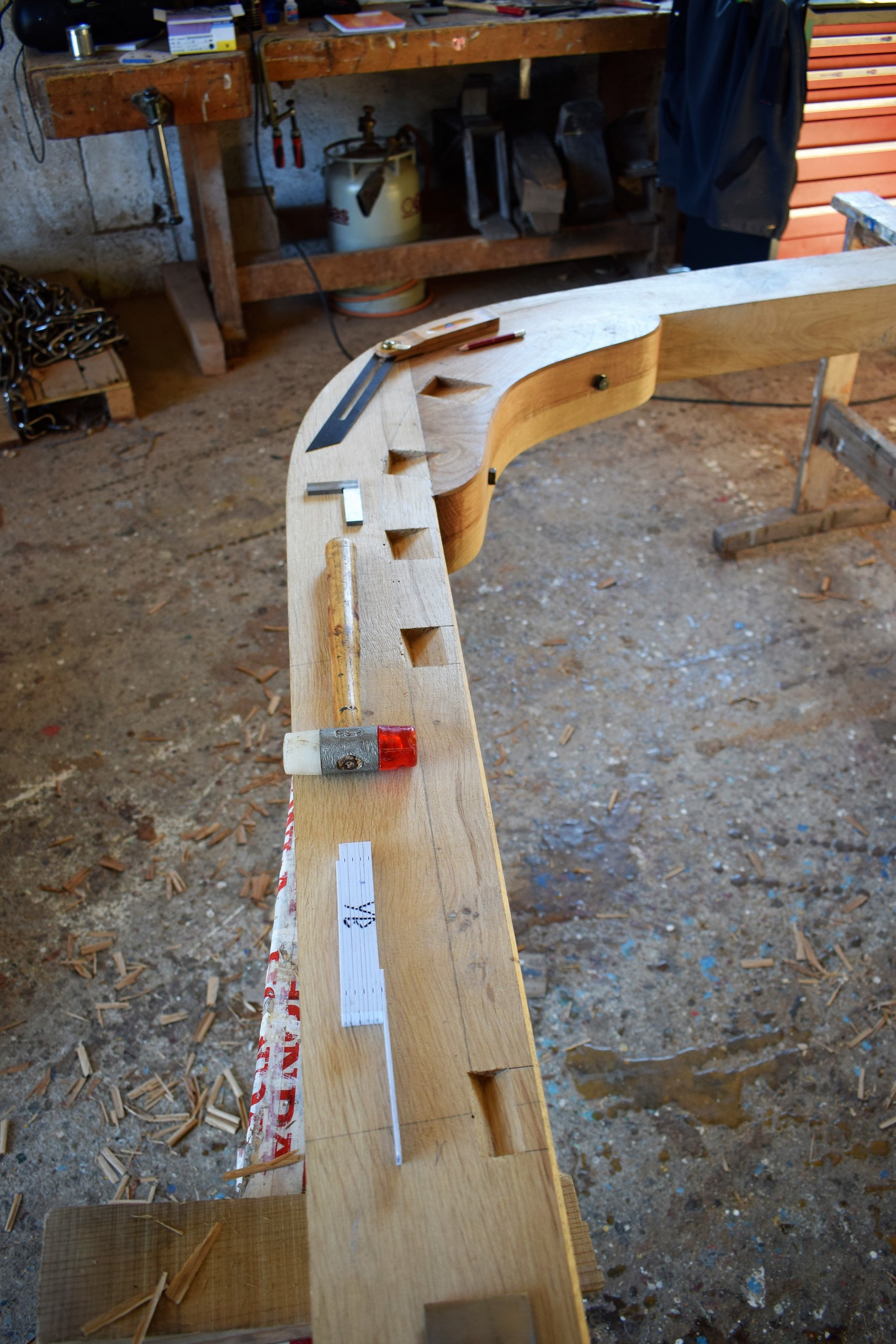

Ajourage des fenêtres de la râblure à l’étrave

image-1

Ajourage des fenêtres de la râblure à l’étrave

image-1

Ajourage des fenêtres de la râblure à l’étrave

image-1

Ajourage des fenêtres de la râblure à l’étrave

image-1

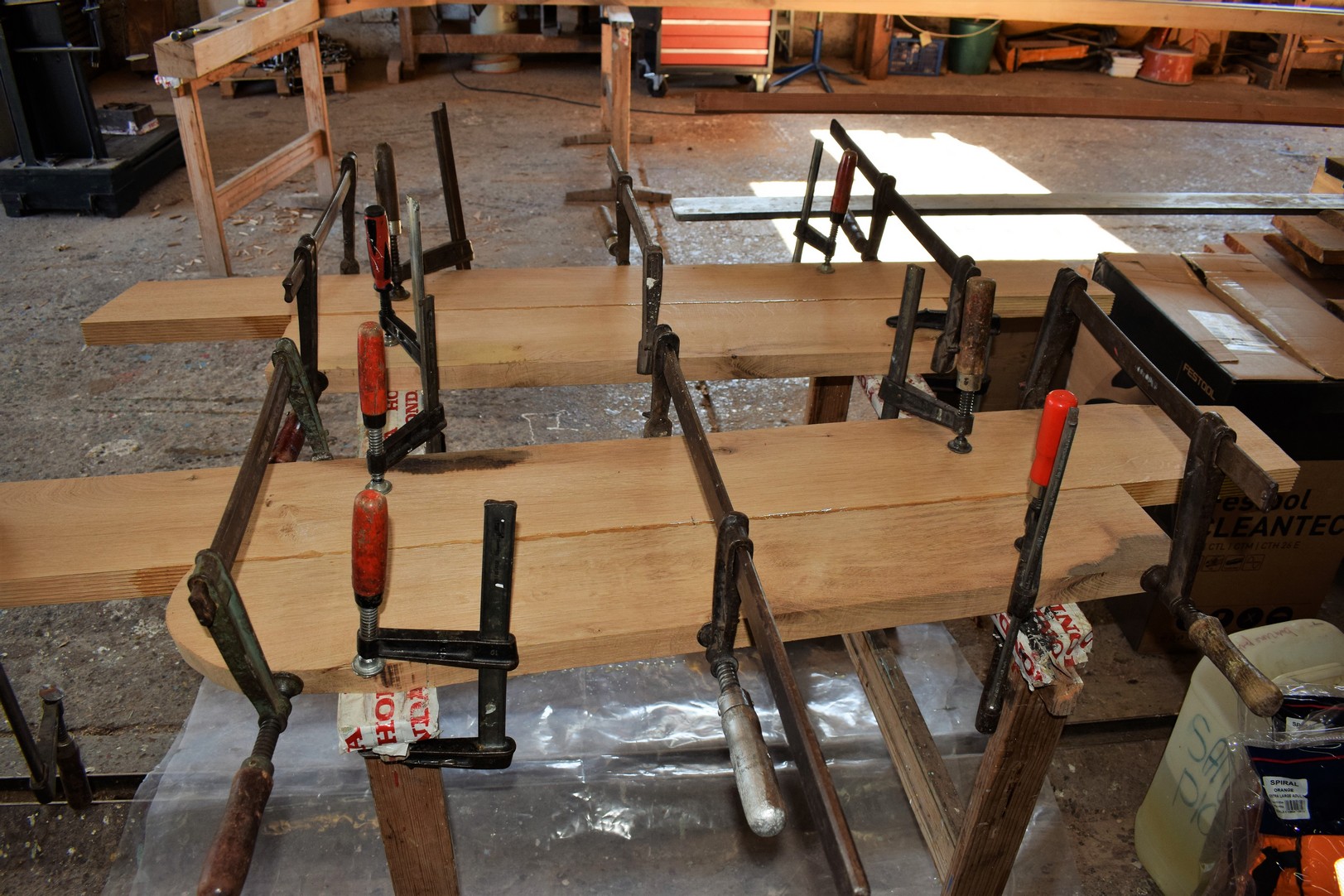

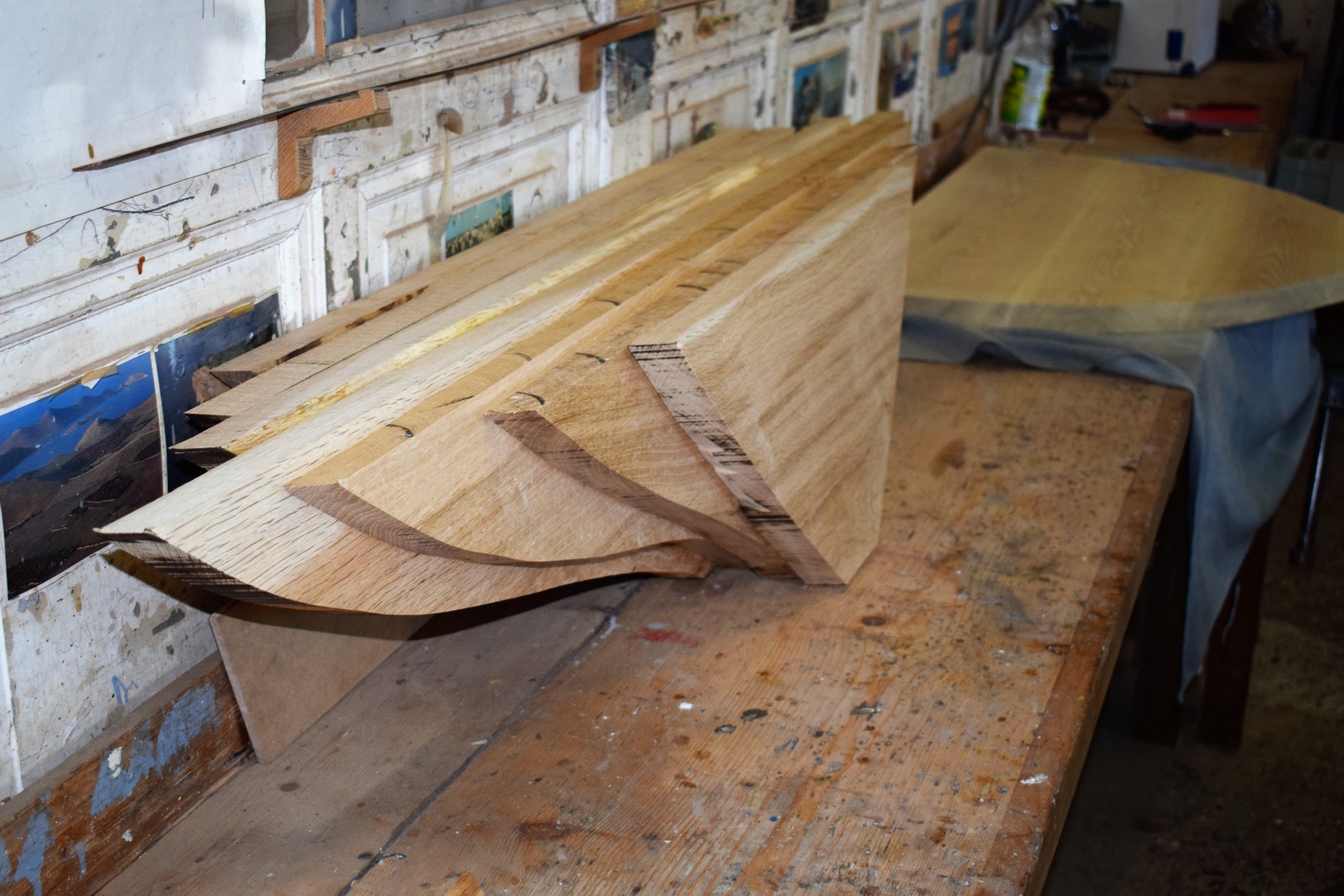

Collage de planches en chêne pour les varangues

image-1

Vue des varangues

image-1

Vue des varangues

image-1

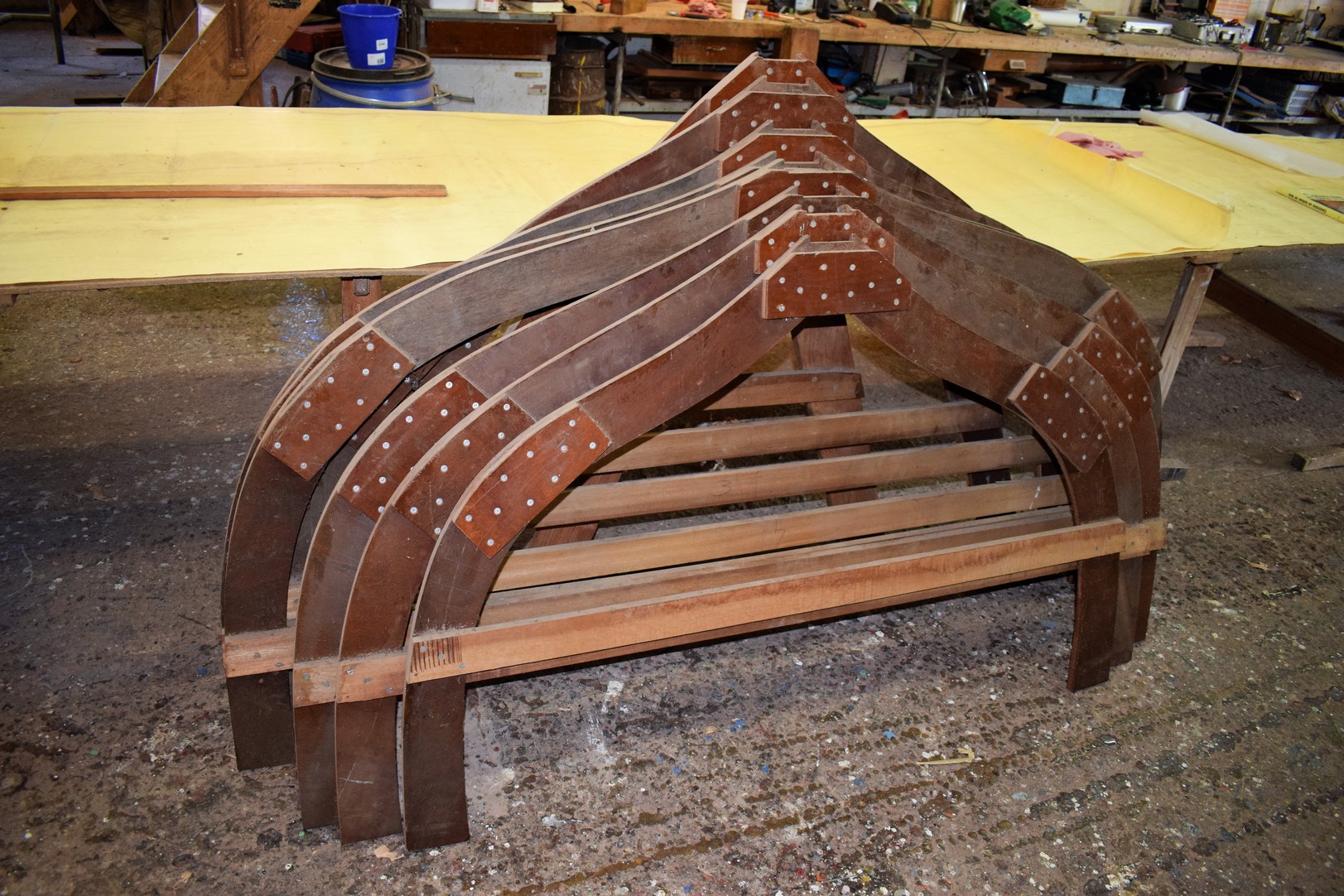

Vue des couples/gabarits

image-1

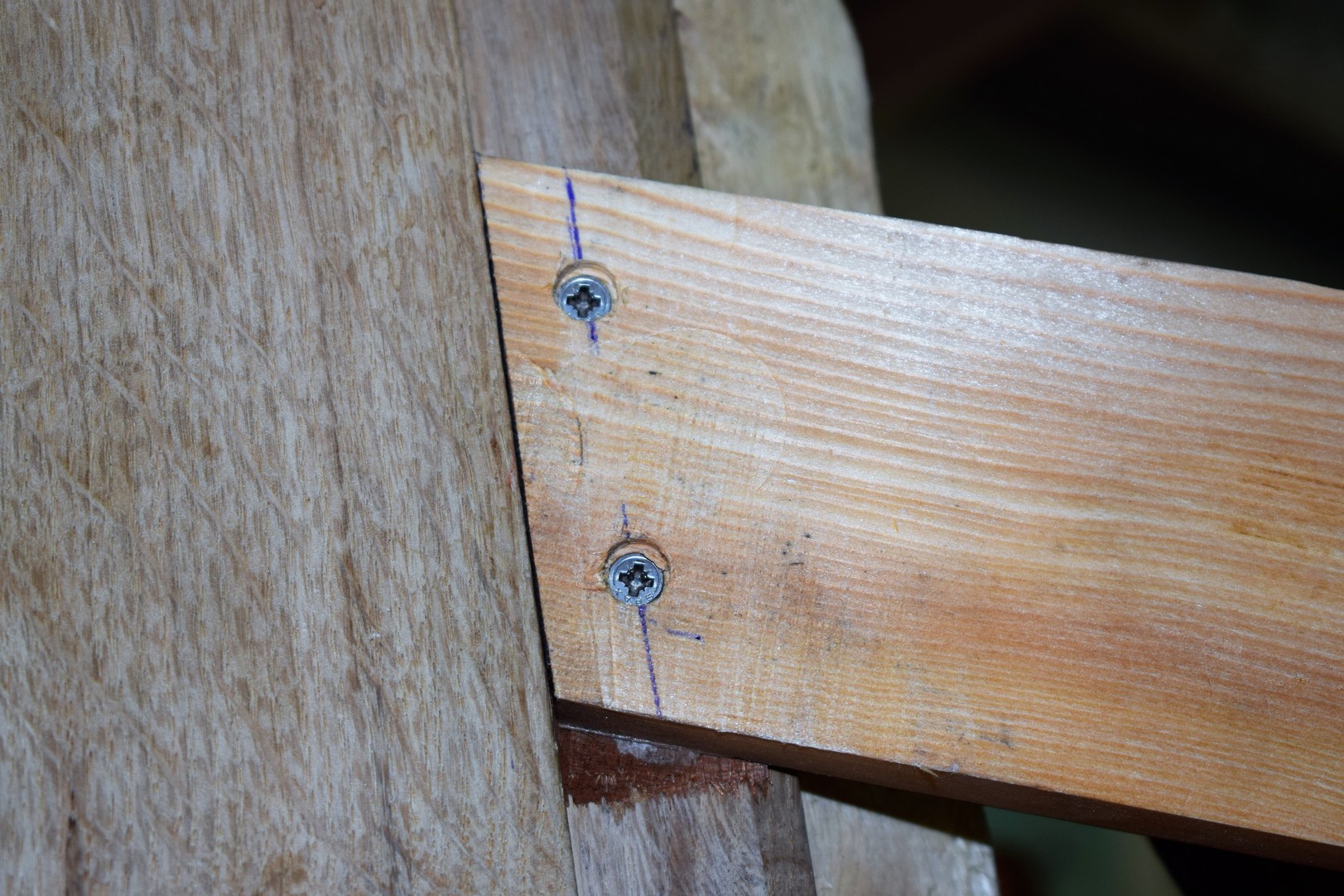

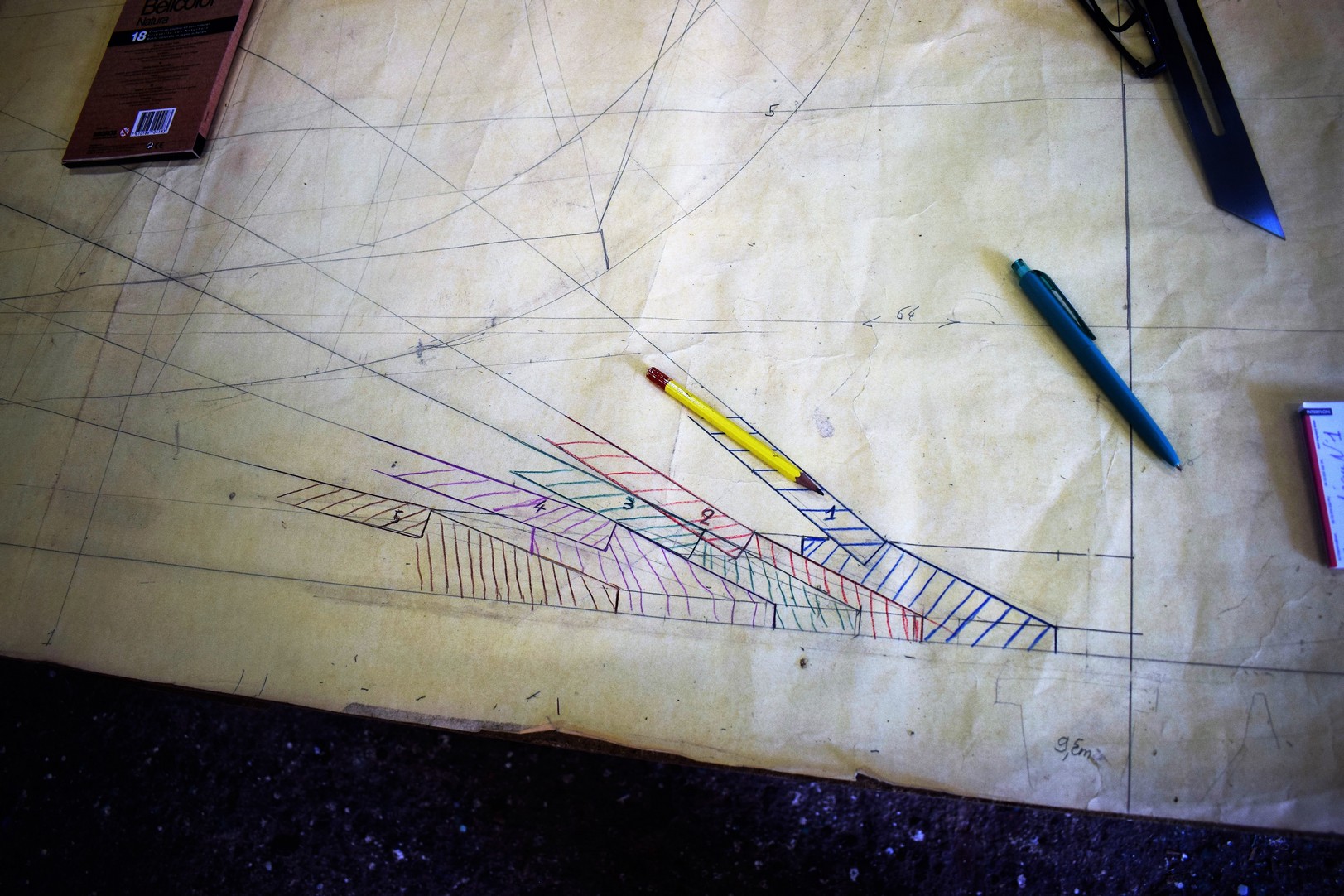

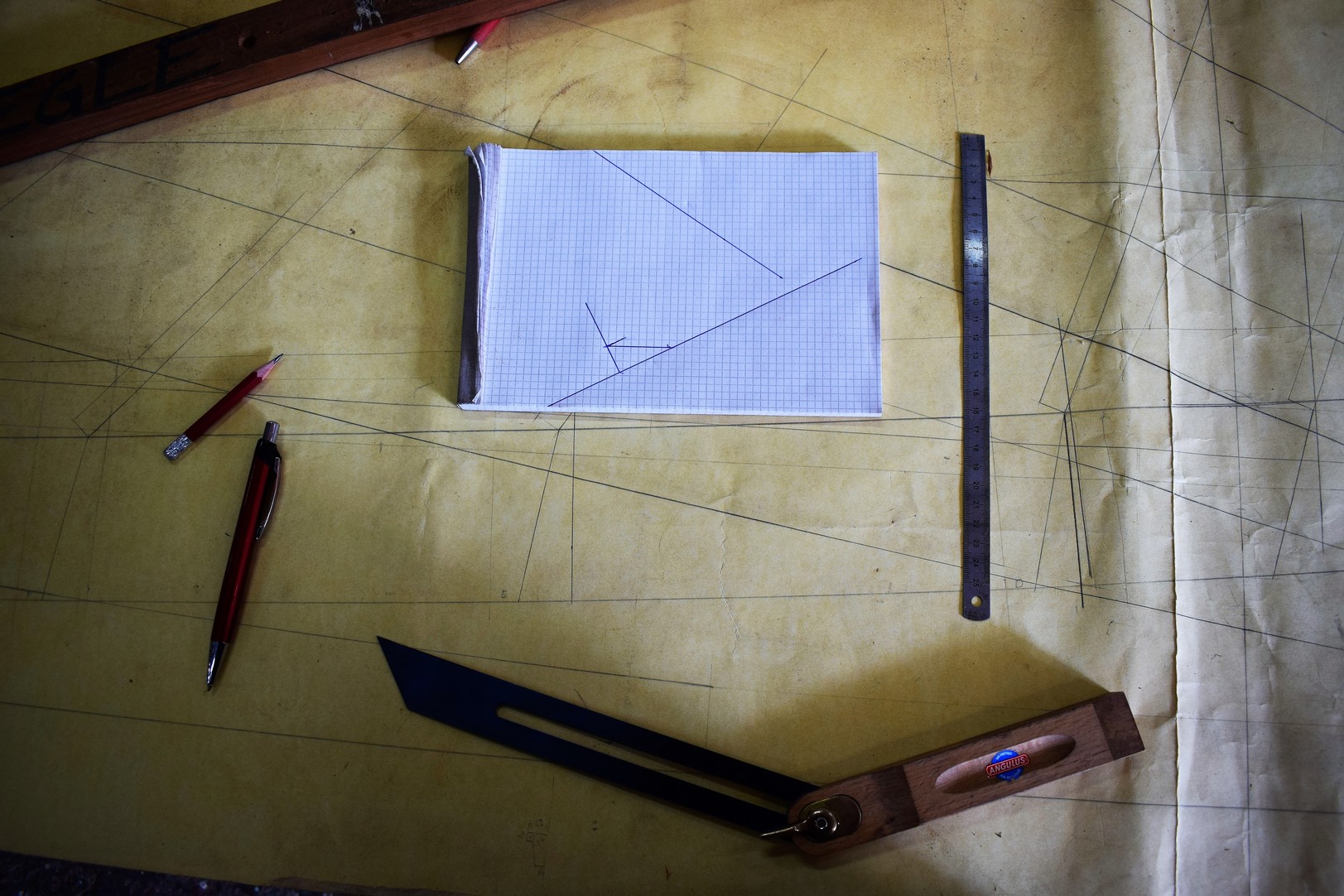

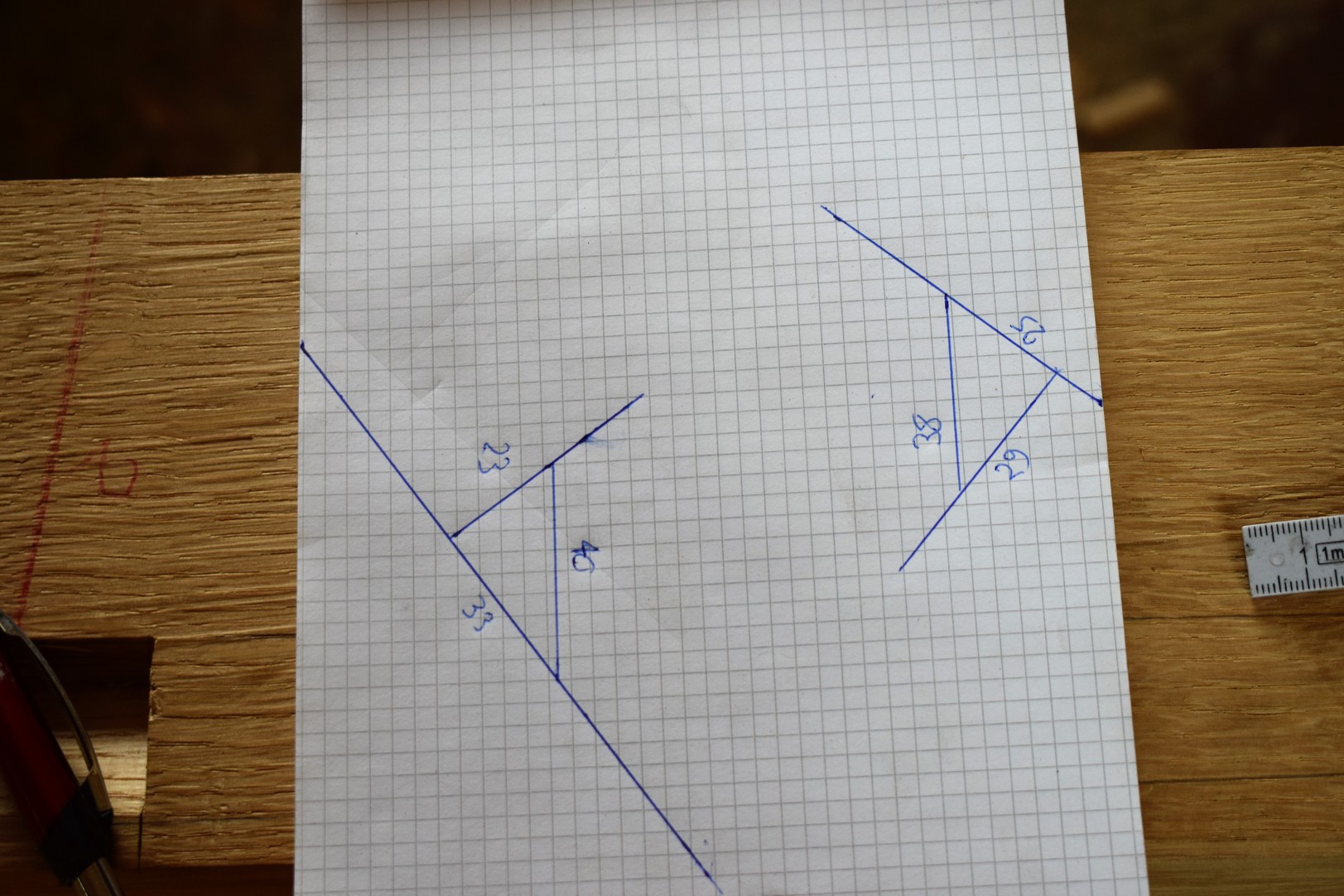

Prise de cotes supplémentaires pour les fenêtres de râblure à l’étrave et simulation sur papier

image-1

Prise de cotes supplémentaires pour les fenêtres de râblure à l’étrave et simulation sur papier

image-1

Prise de cotes supplémentaires pour les fenêtres de râblure à l’étrave et simulation sur papier

image-1

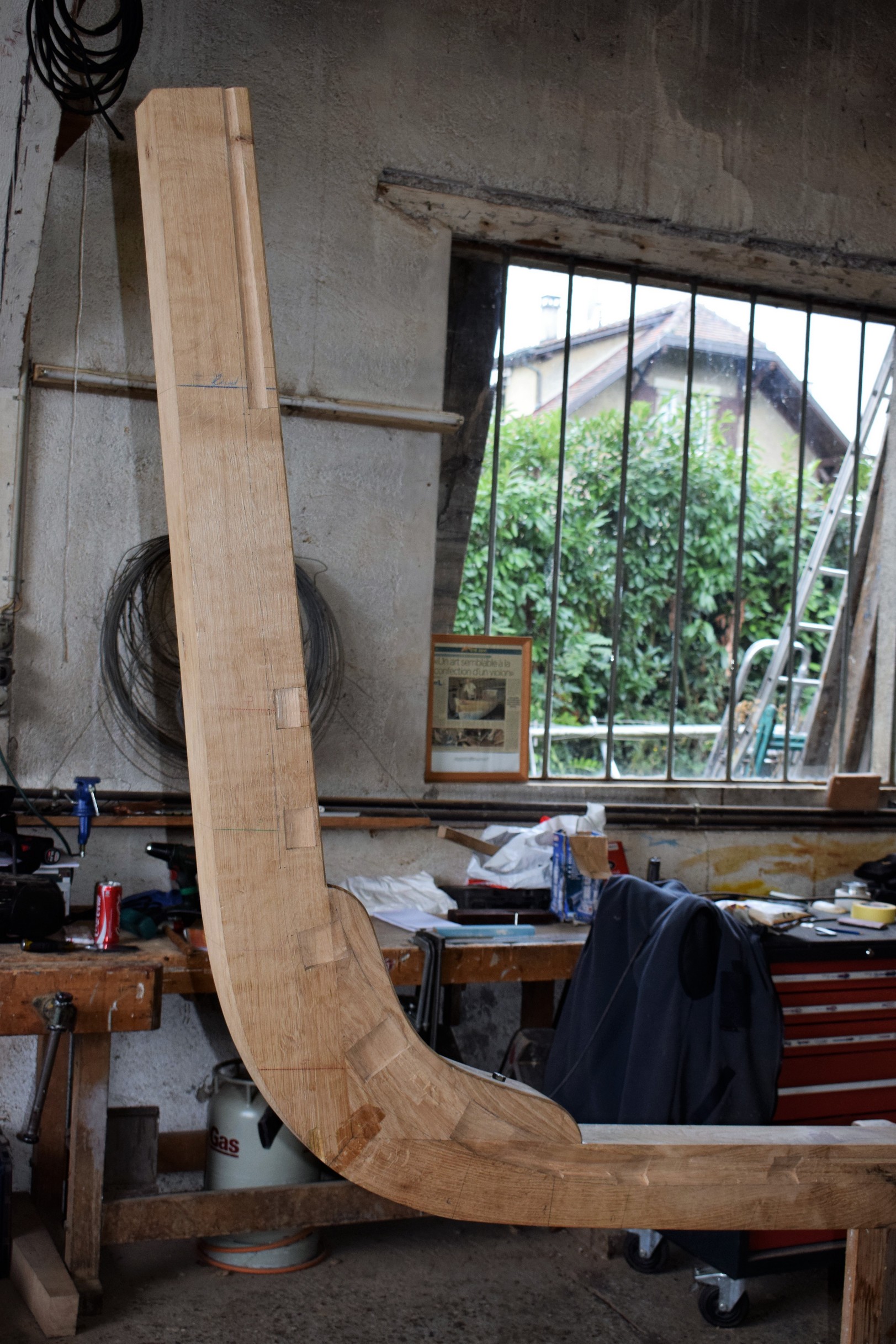

Finition des fenêtres de râblure et liaison de celle-ci selon le même procédé que le long de la quille

image-1

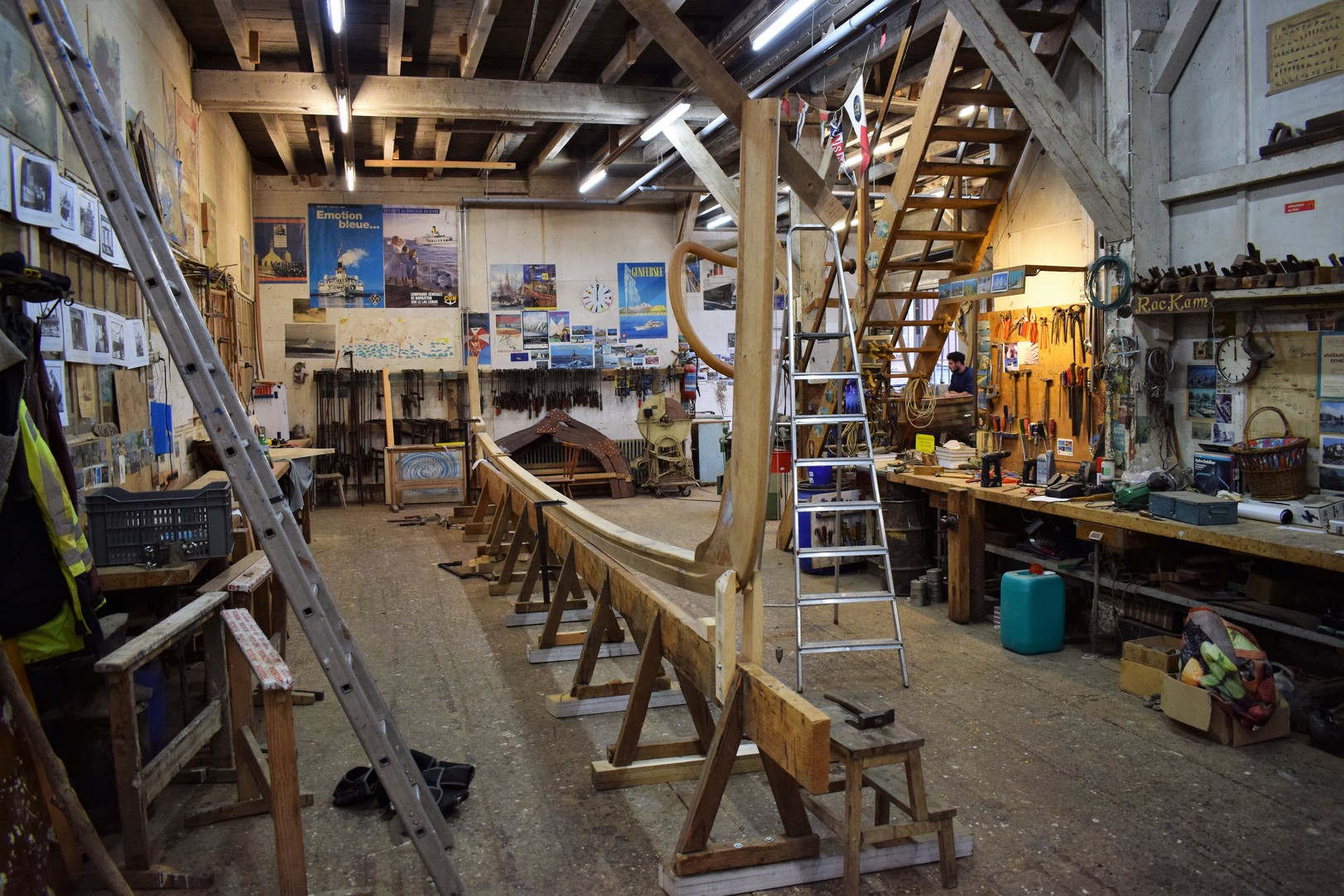

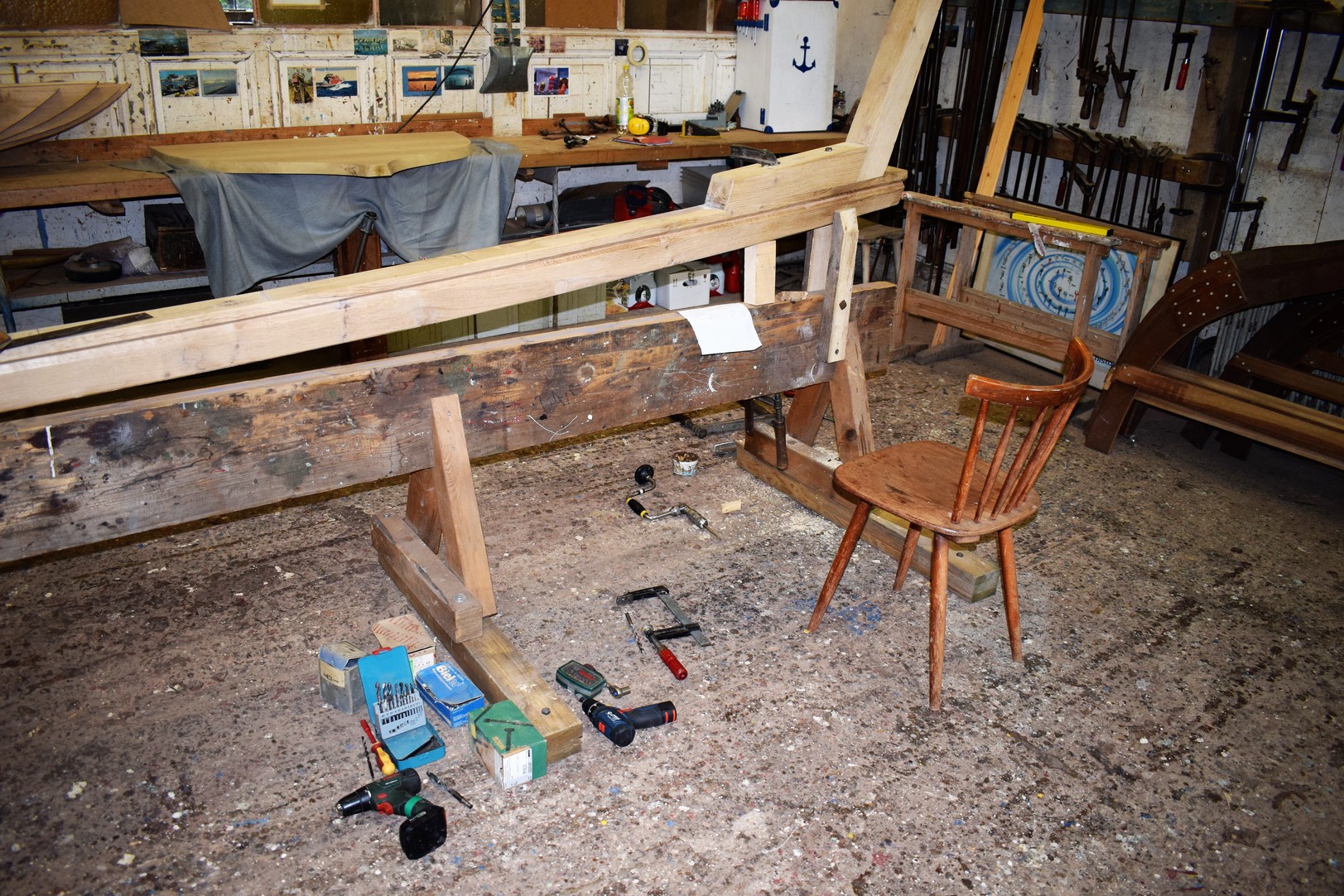

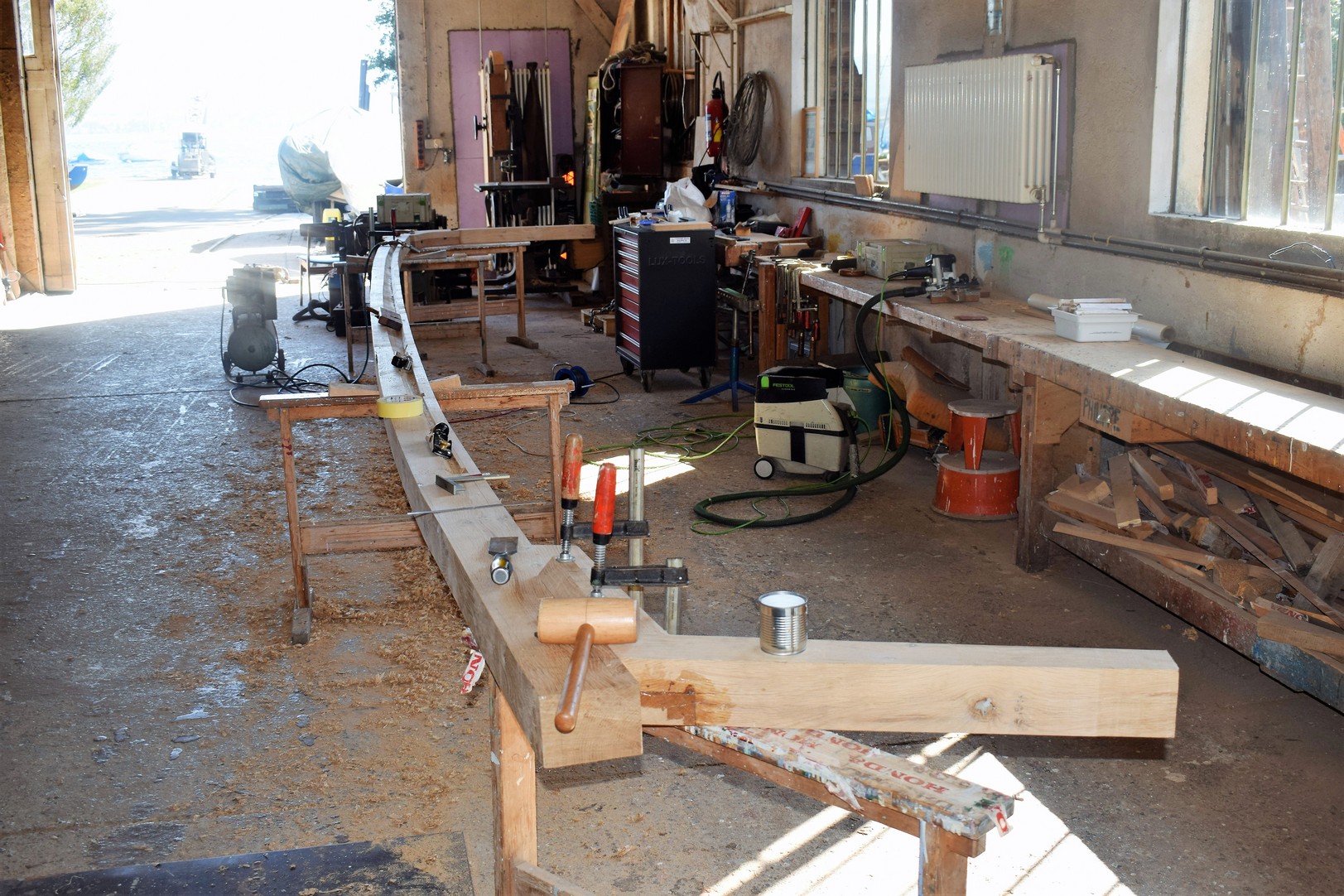

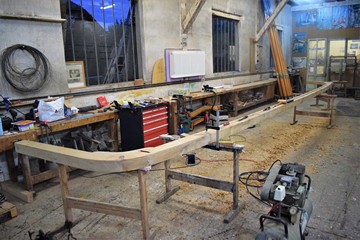

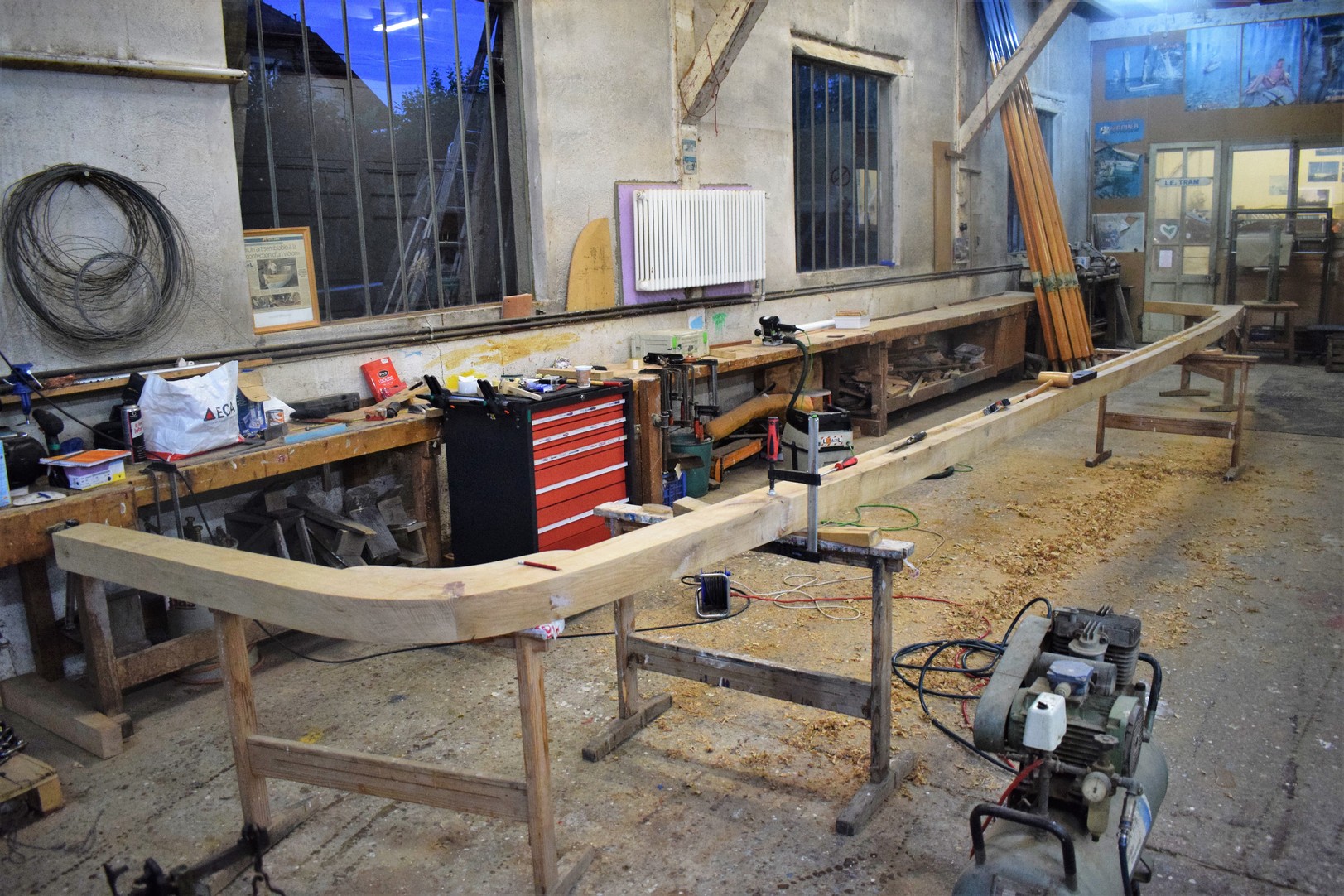

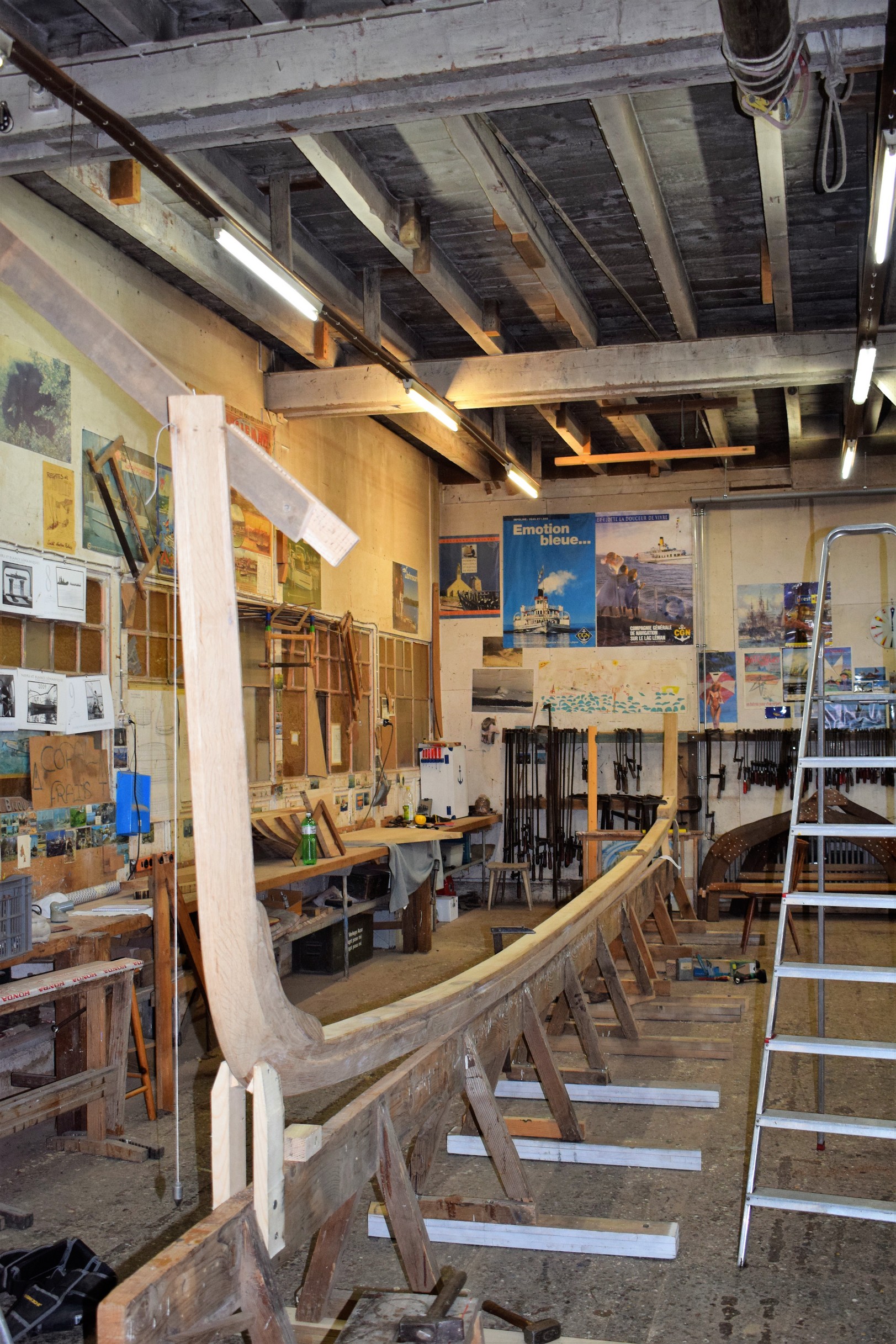

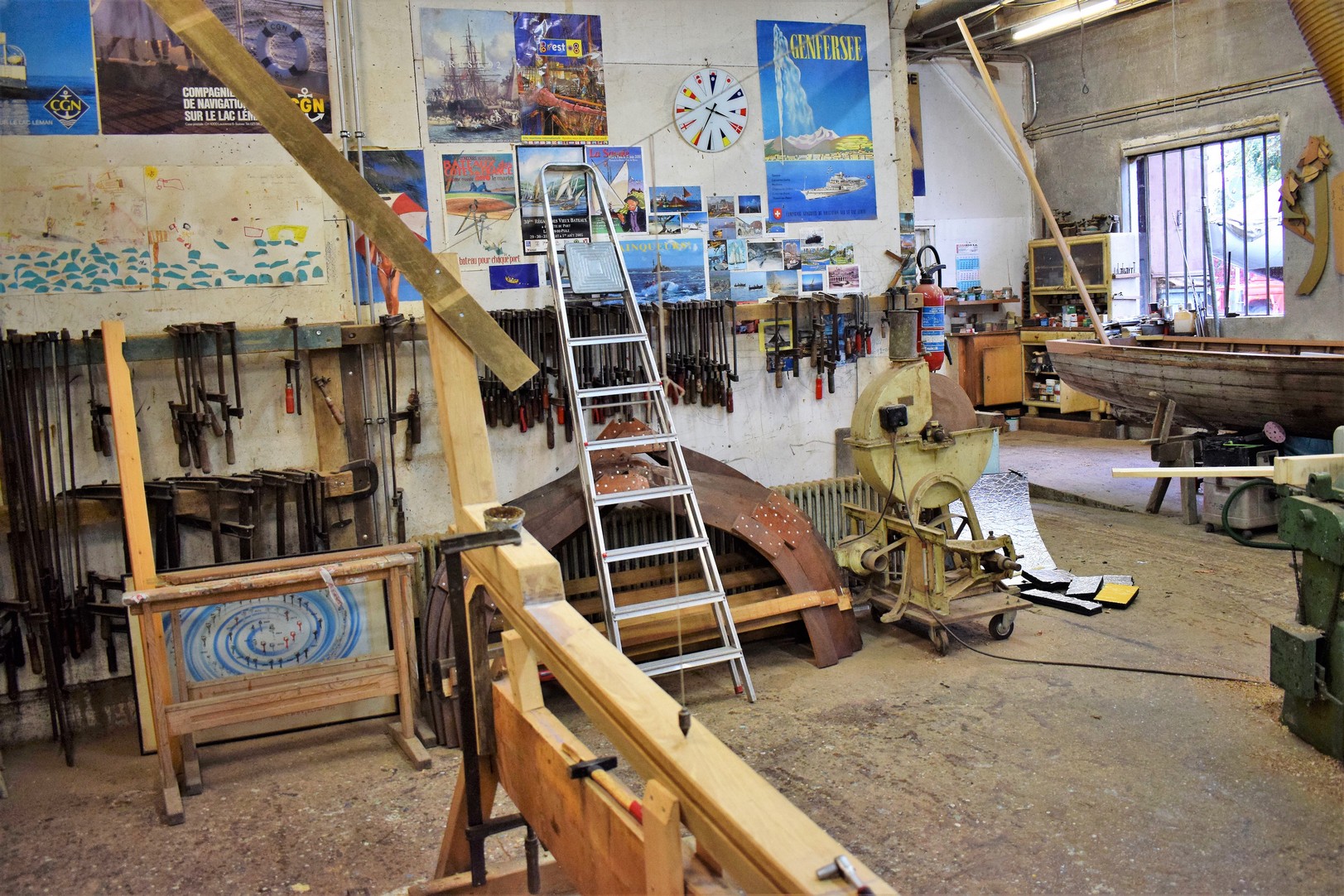

Redressage de la quille et pose sur le bâti

image-1

Redressage de la quille et pose sur le bâti

image-1

Redressage de la quille et pose sur le bâti

image-1

Redressage de la quille et pose sur le bâti

image-1

Redressage de la quille et pose sur le bâti

image-1

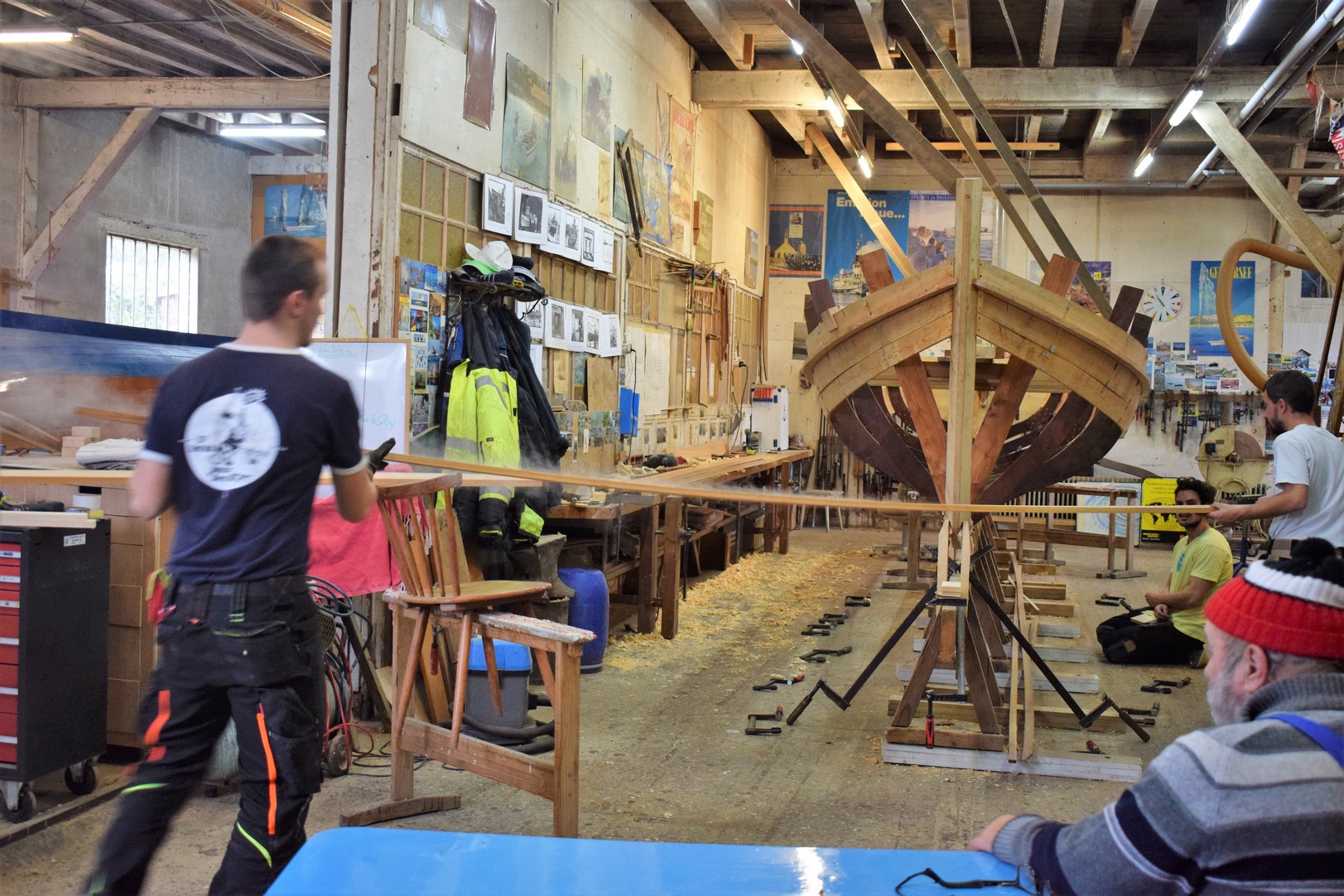

Fixation de la quille et pose d’une ficelle tendue entre
 l’étrave et l’étambot pour le fil à plomb

image-1

Fixation de la quille et pose d’une ficelle tendue entre l’étrave et l’étambot pour le fil à plomb

image-1

Fixation de la quille et pose d’une ficelle tendue entre l’étrave et l’étambot pour le fil à plomb

image-1

Fixation de la quille et pose d’une ficelle tendue entre l’étrave et l’étambot pour le fil à plomb

image-1

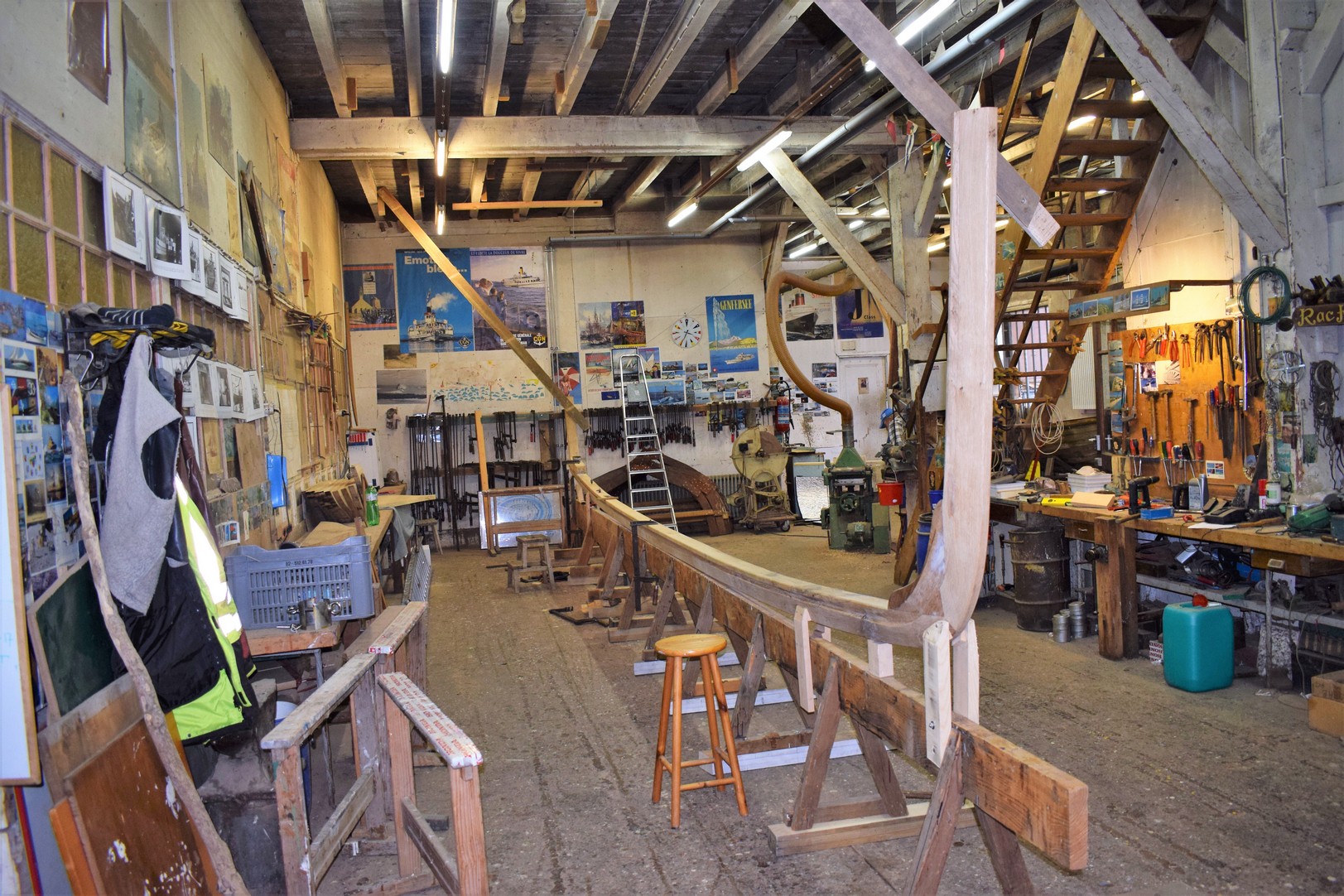

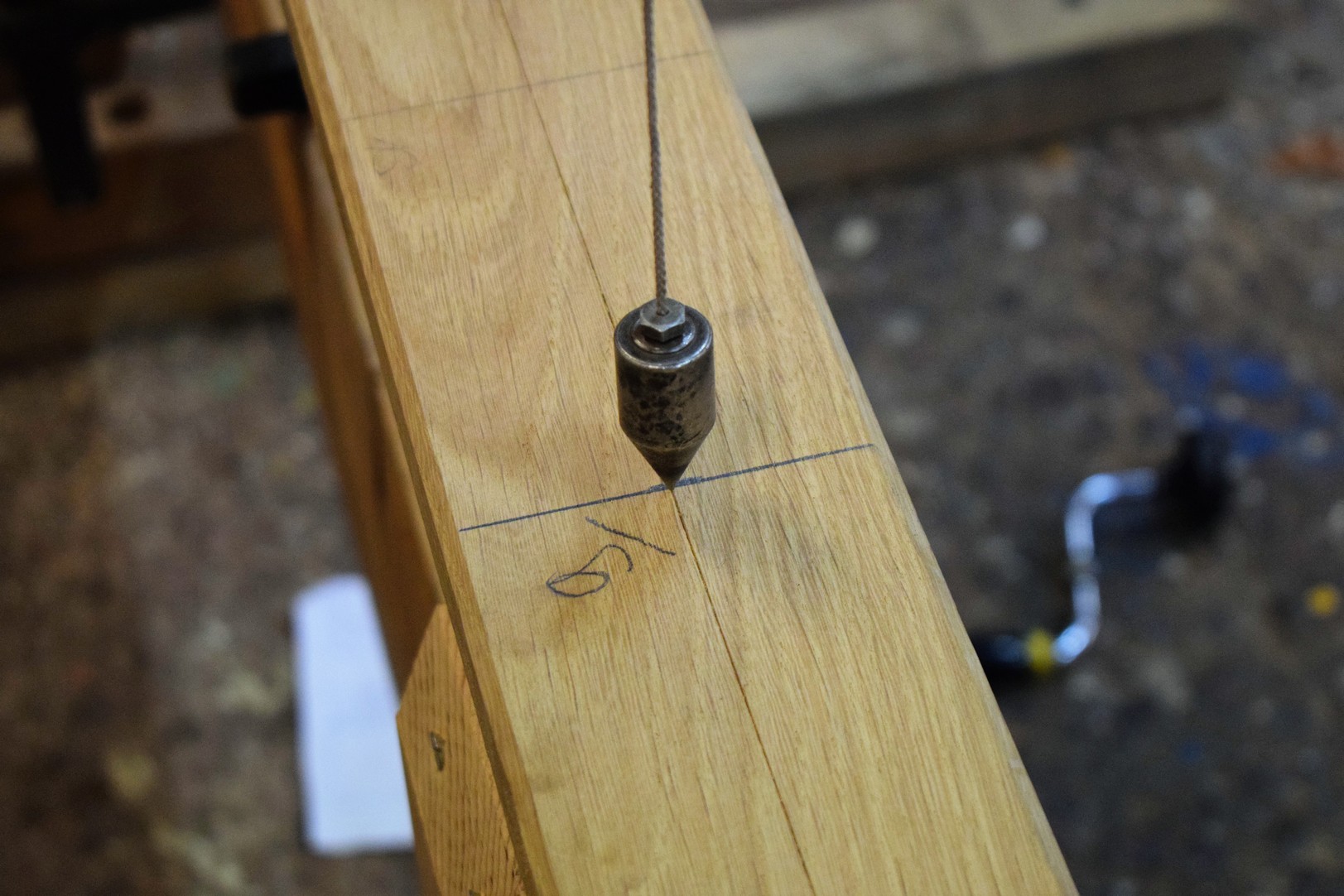

Mise d’aplomb de la quille

image-1

Mise d’aplomb de la quille

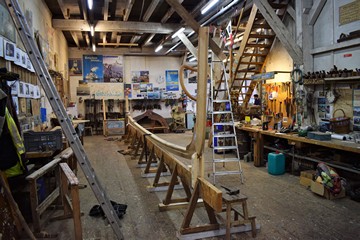

image-1

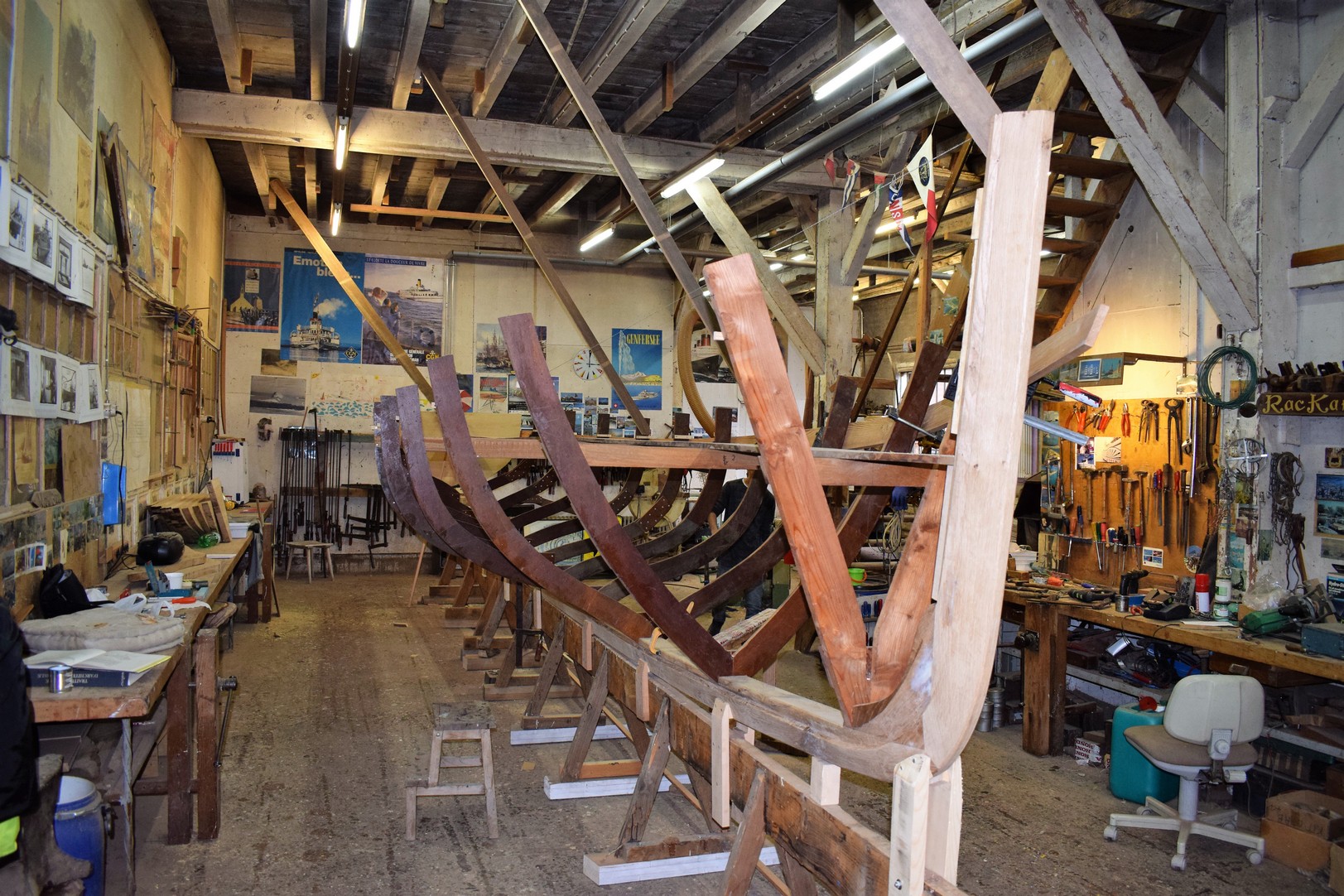

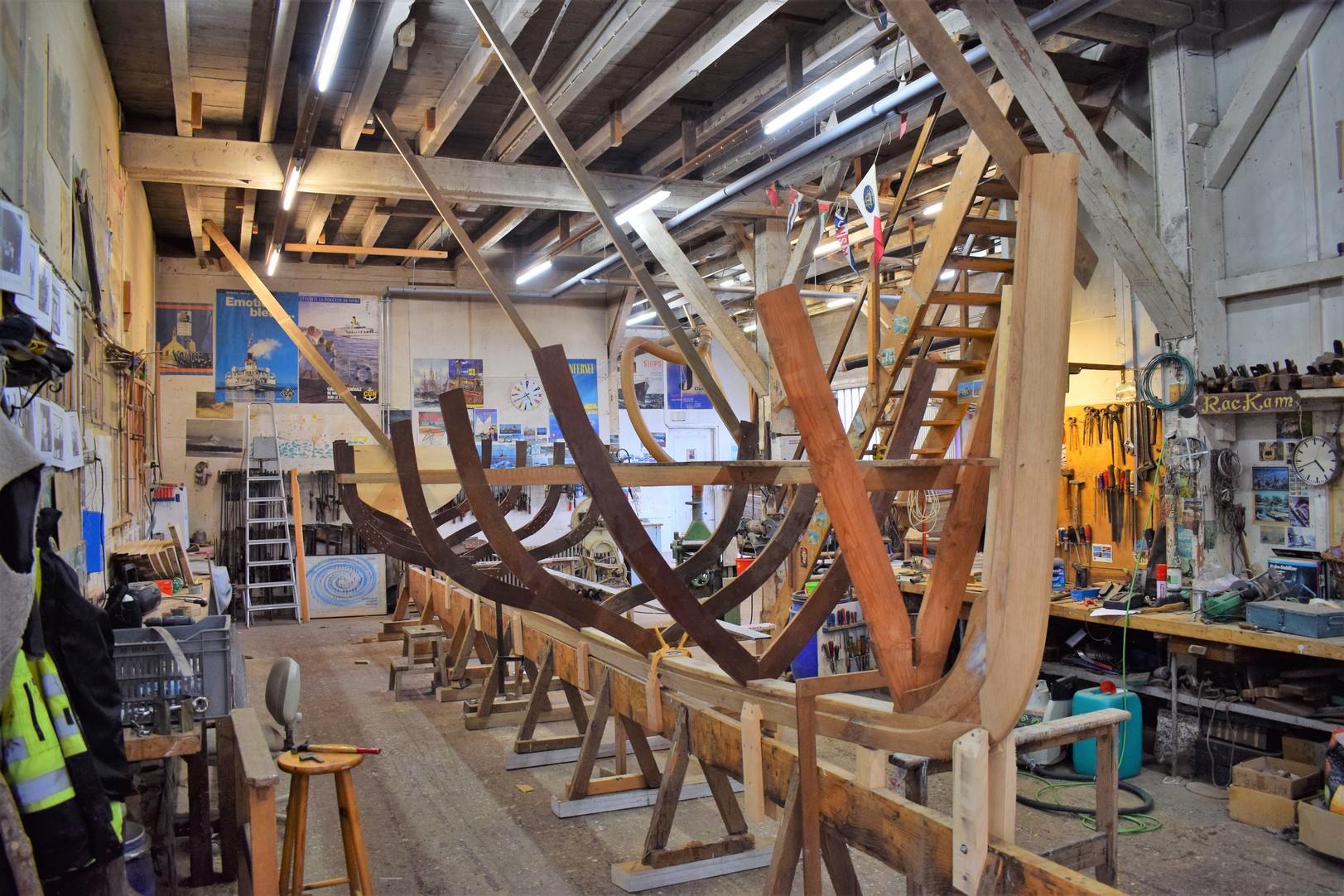

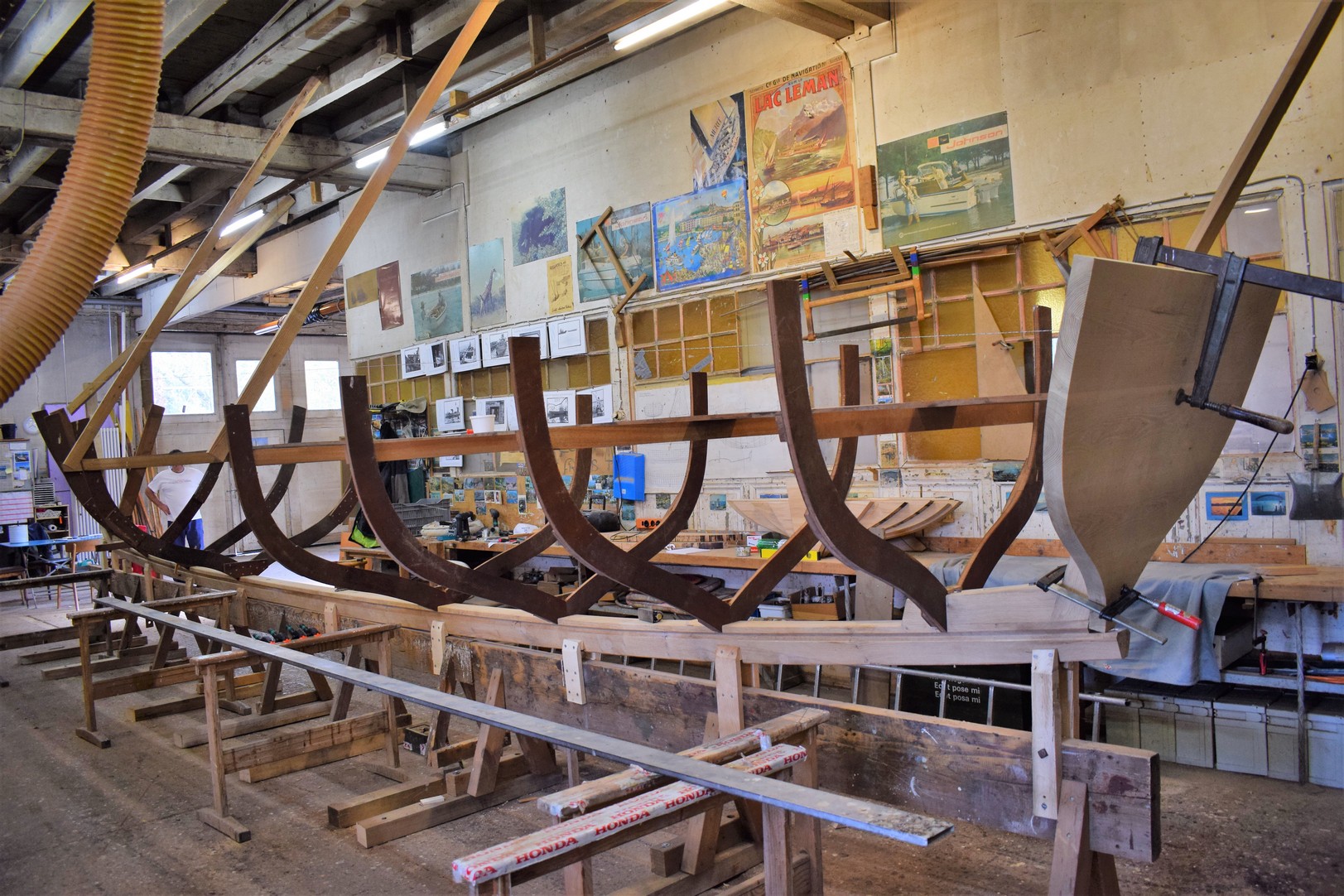

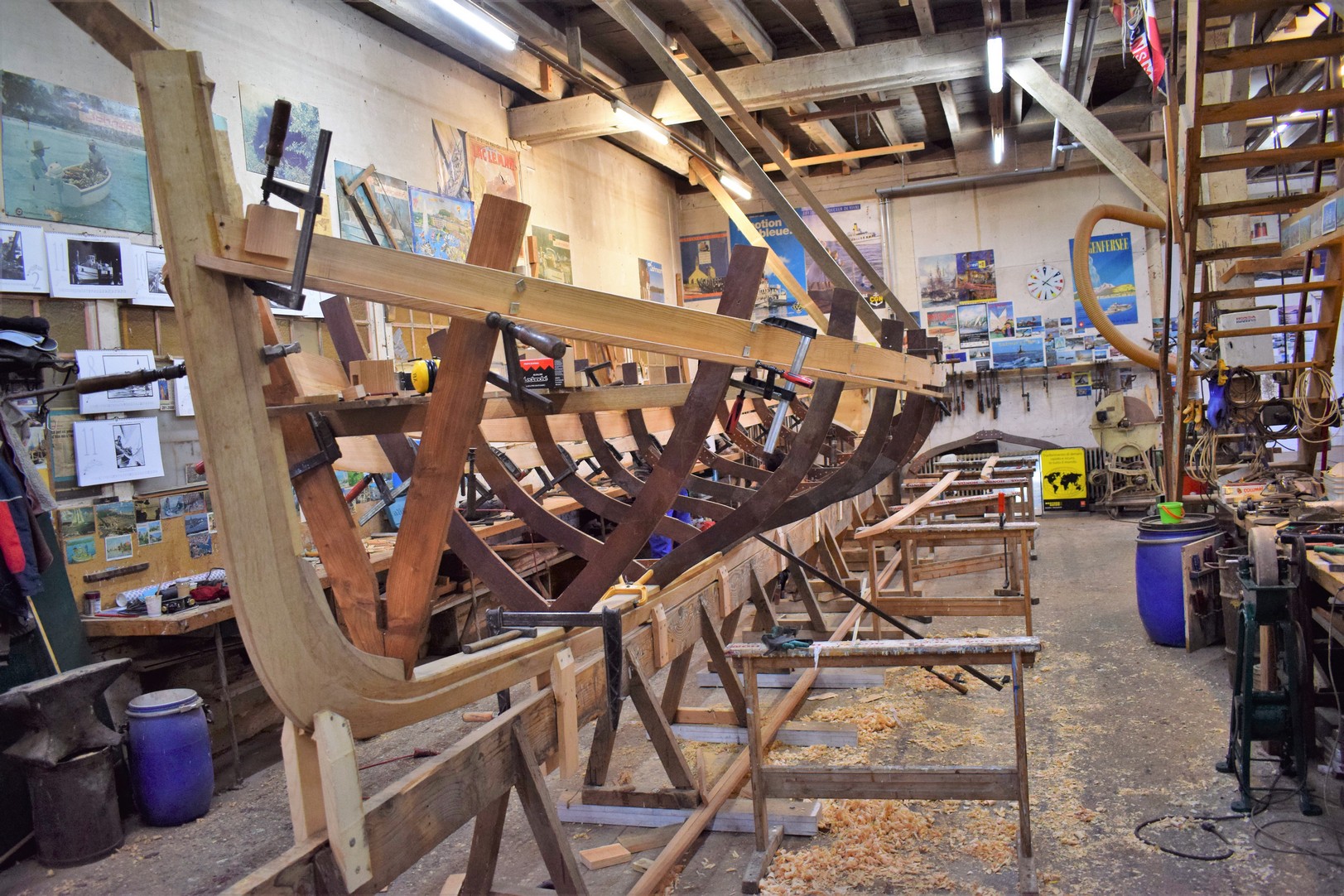

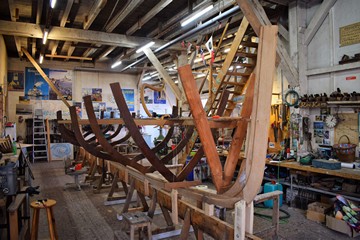

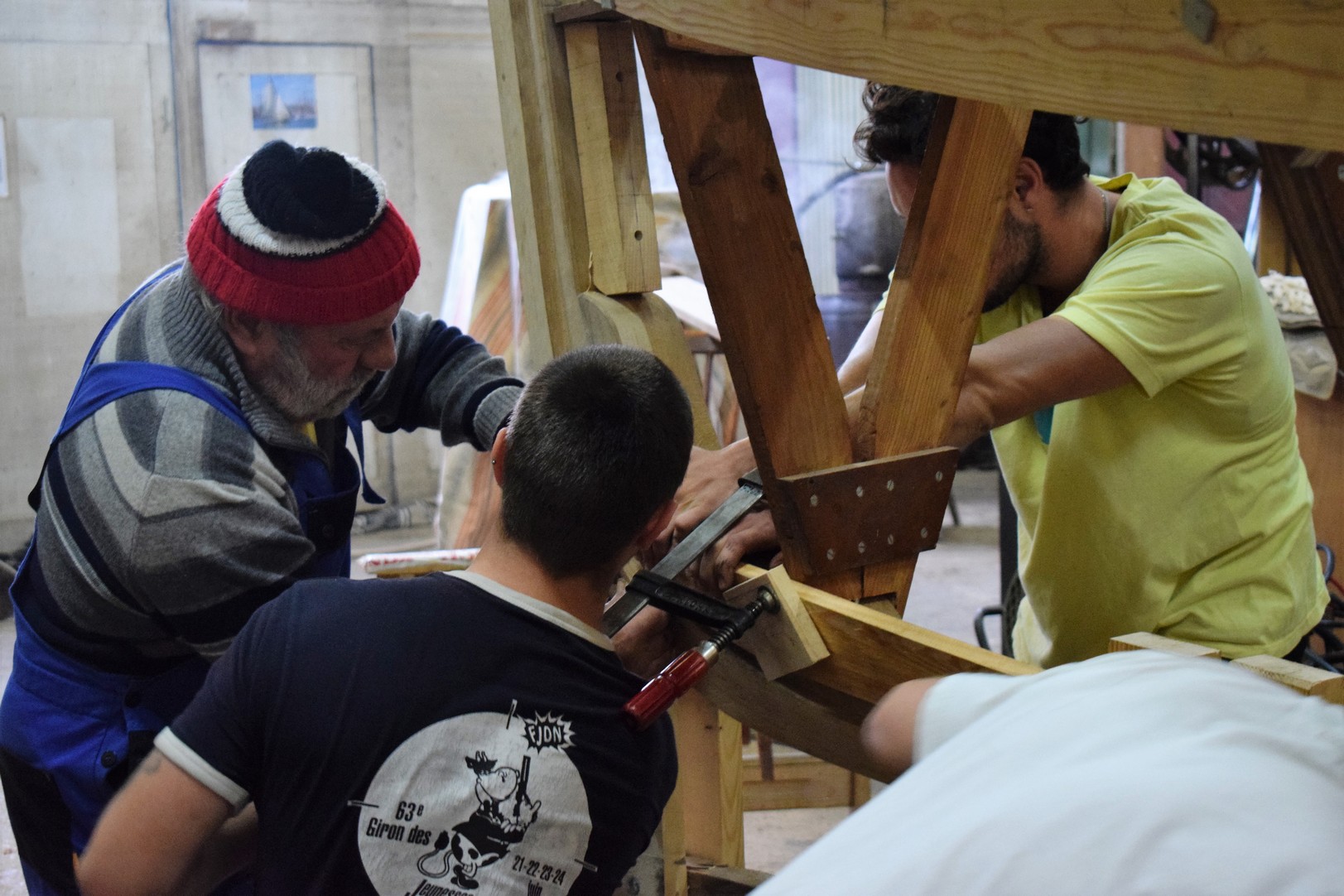

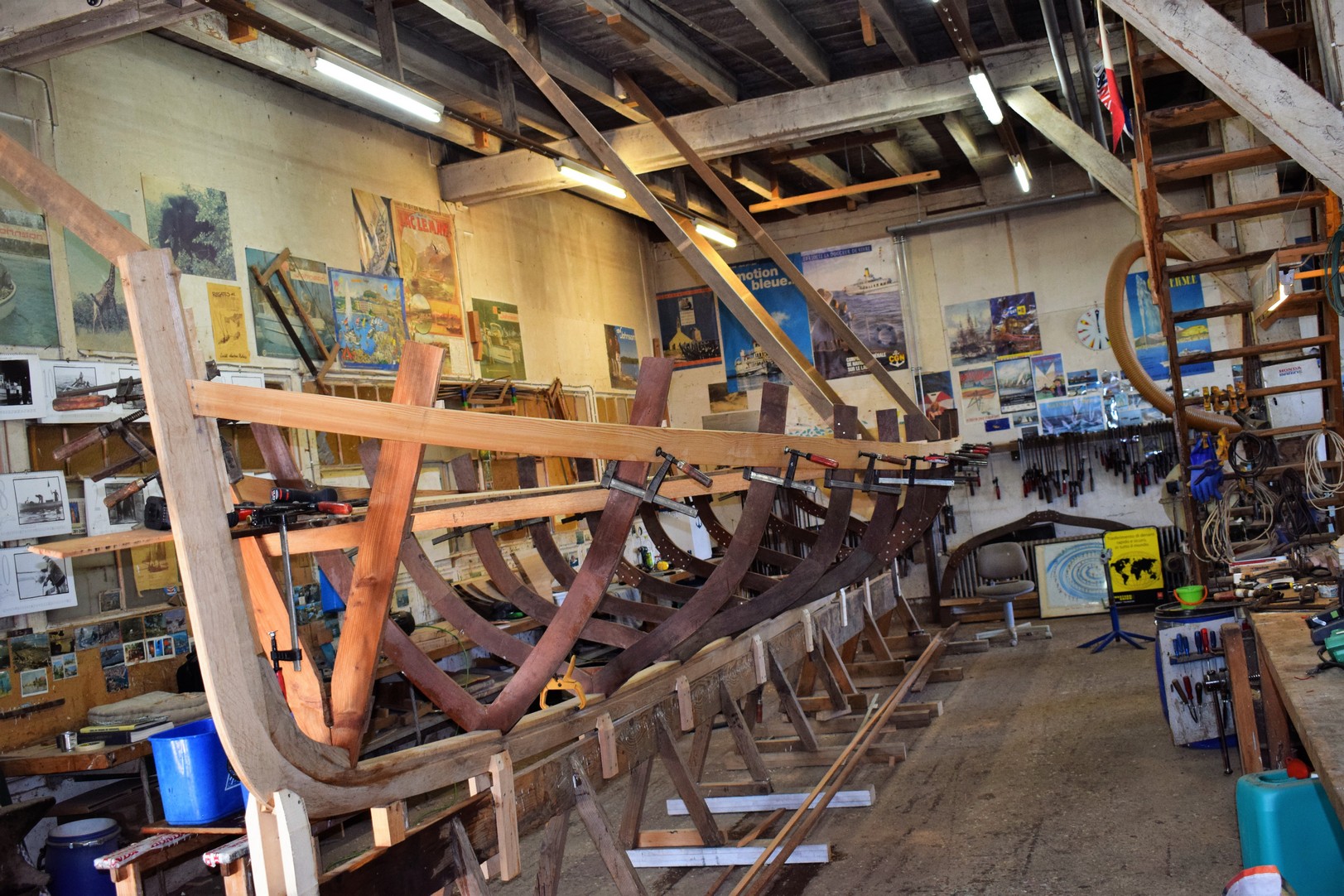

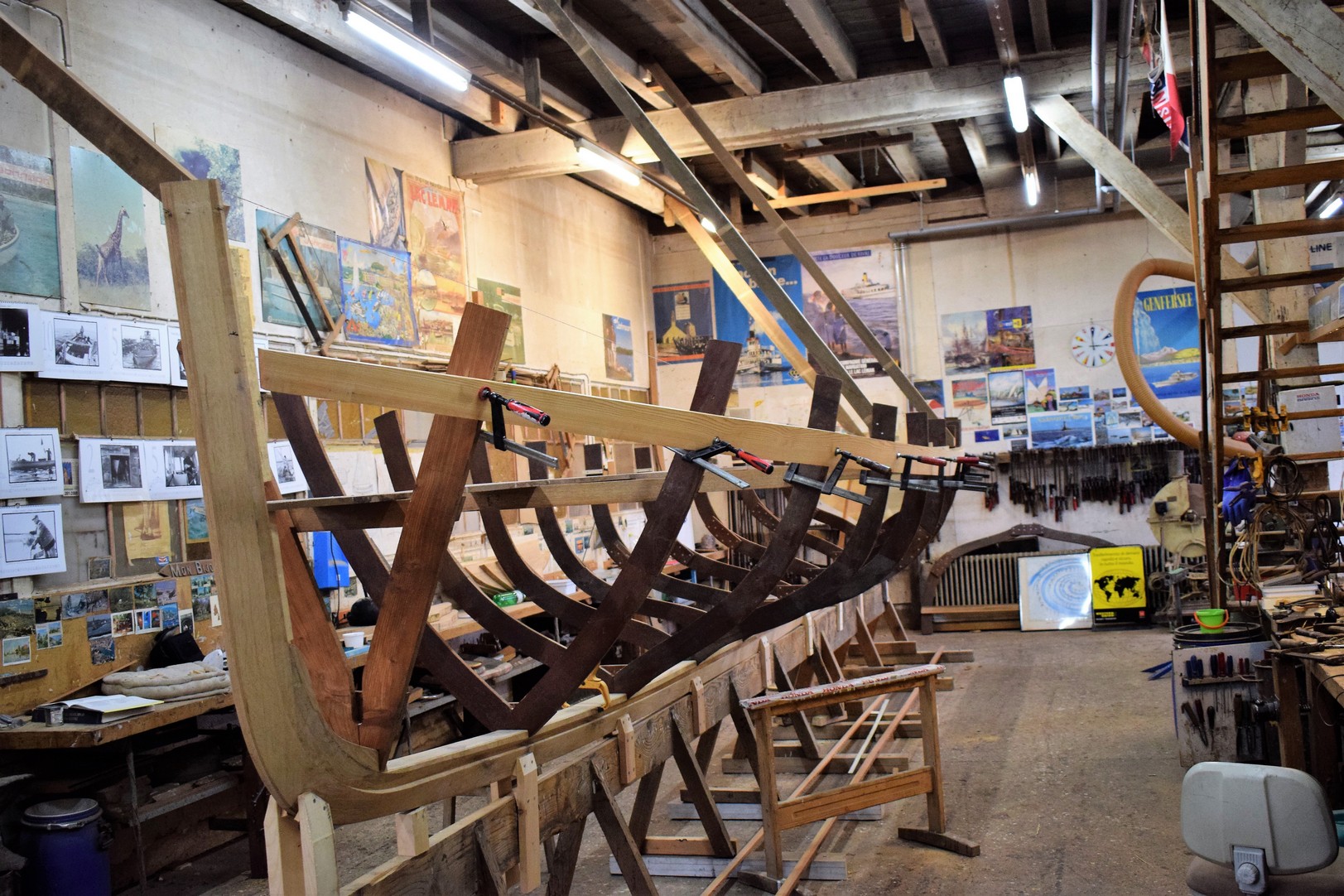

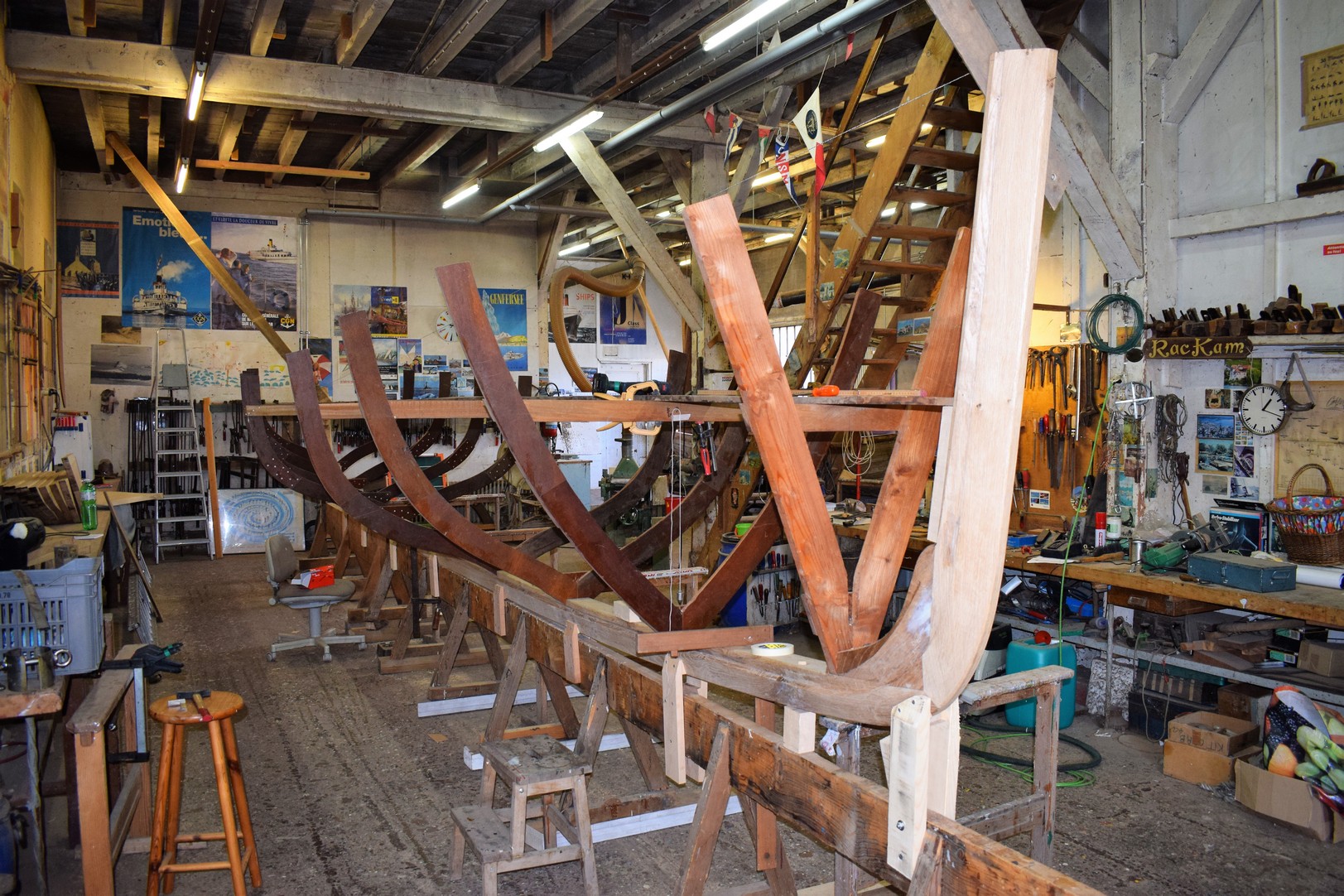

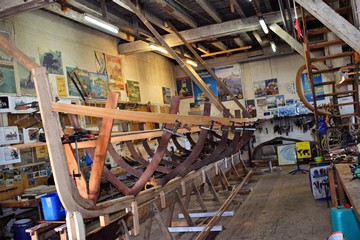

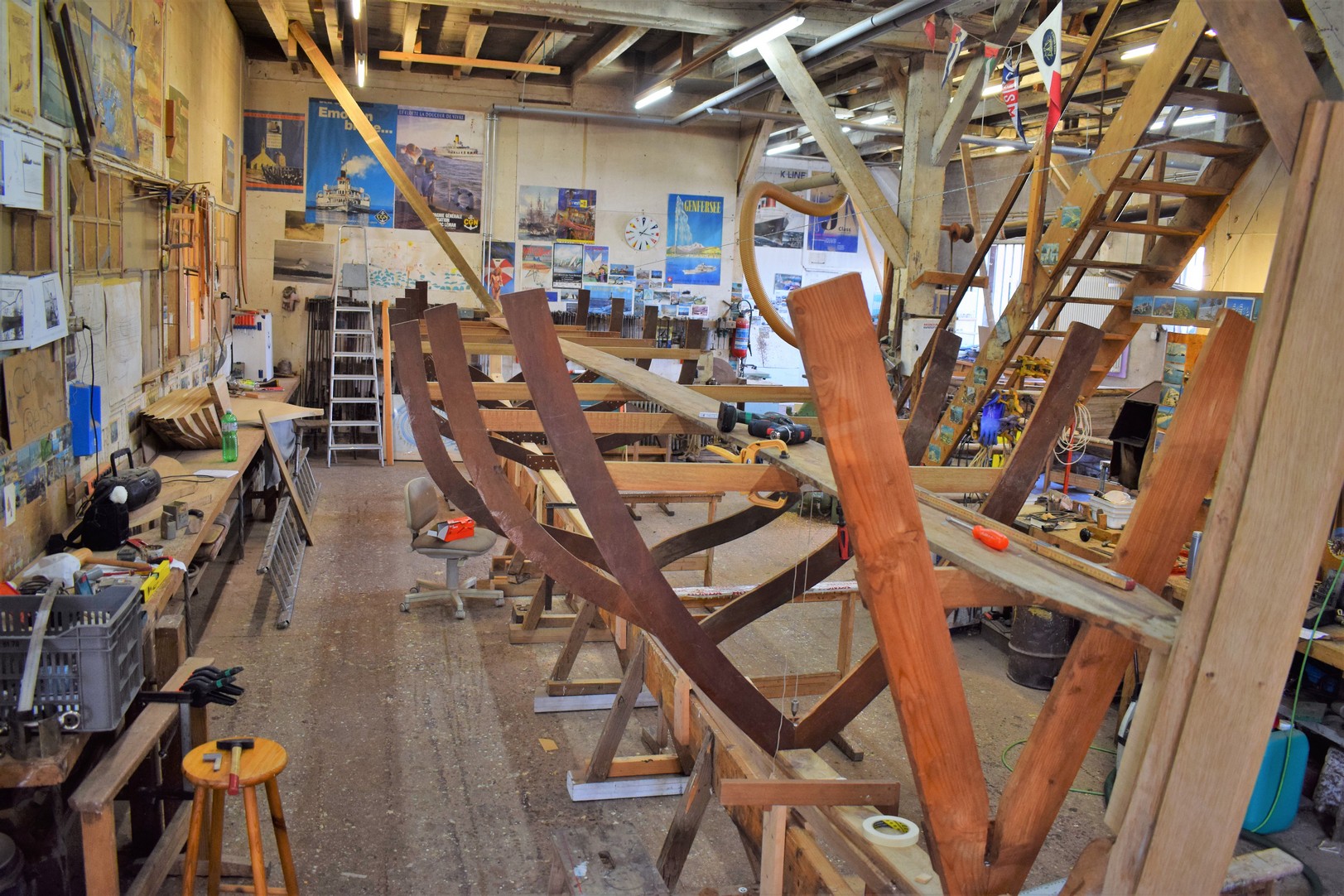

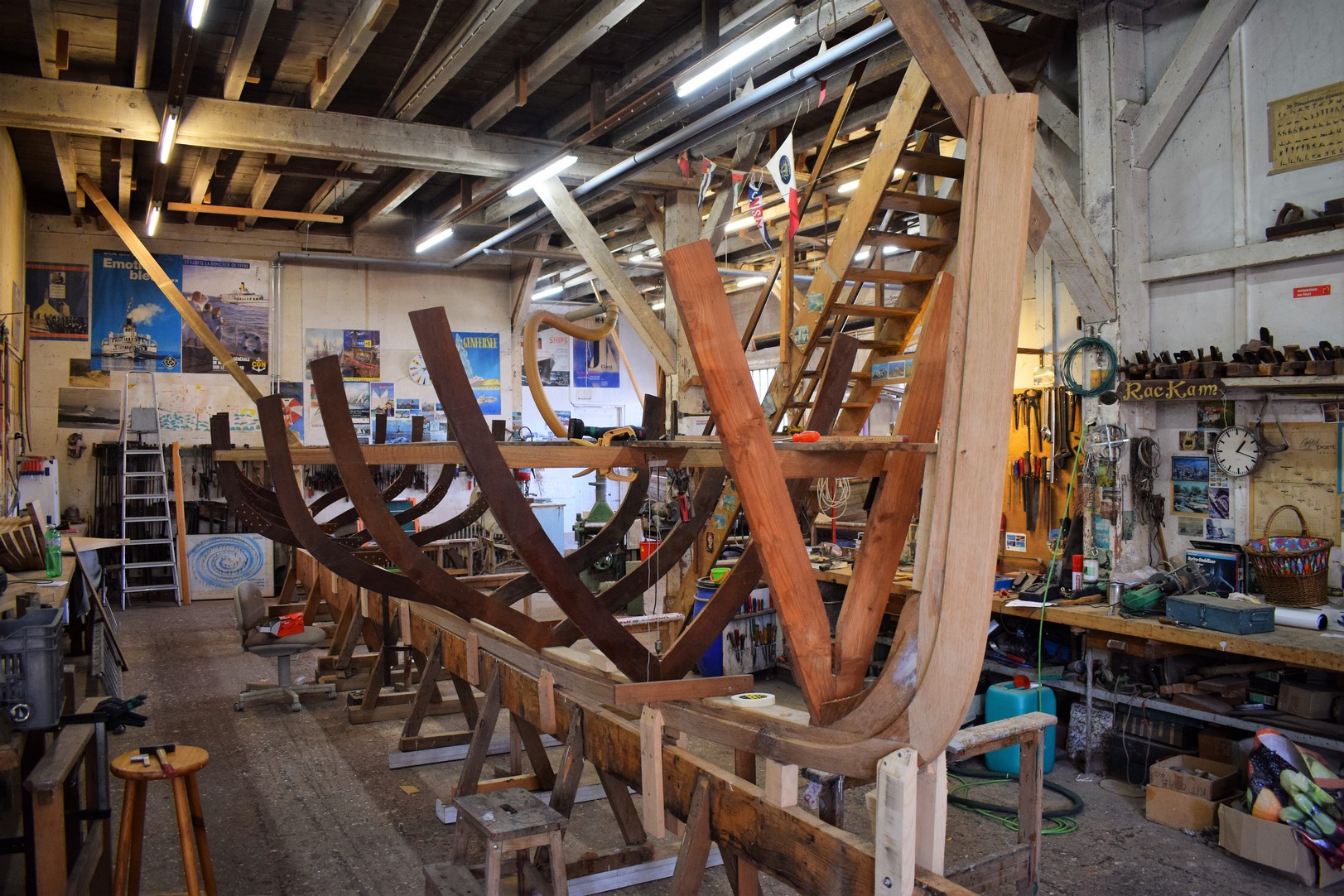

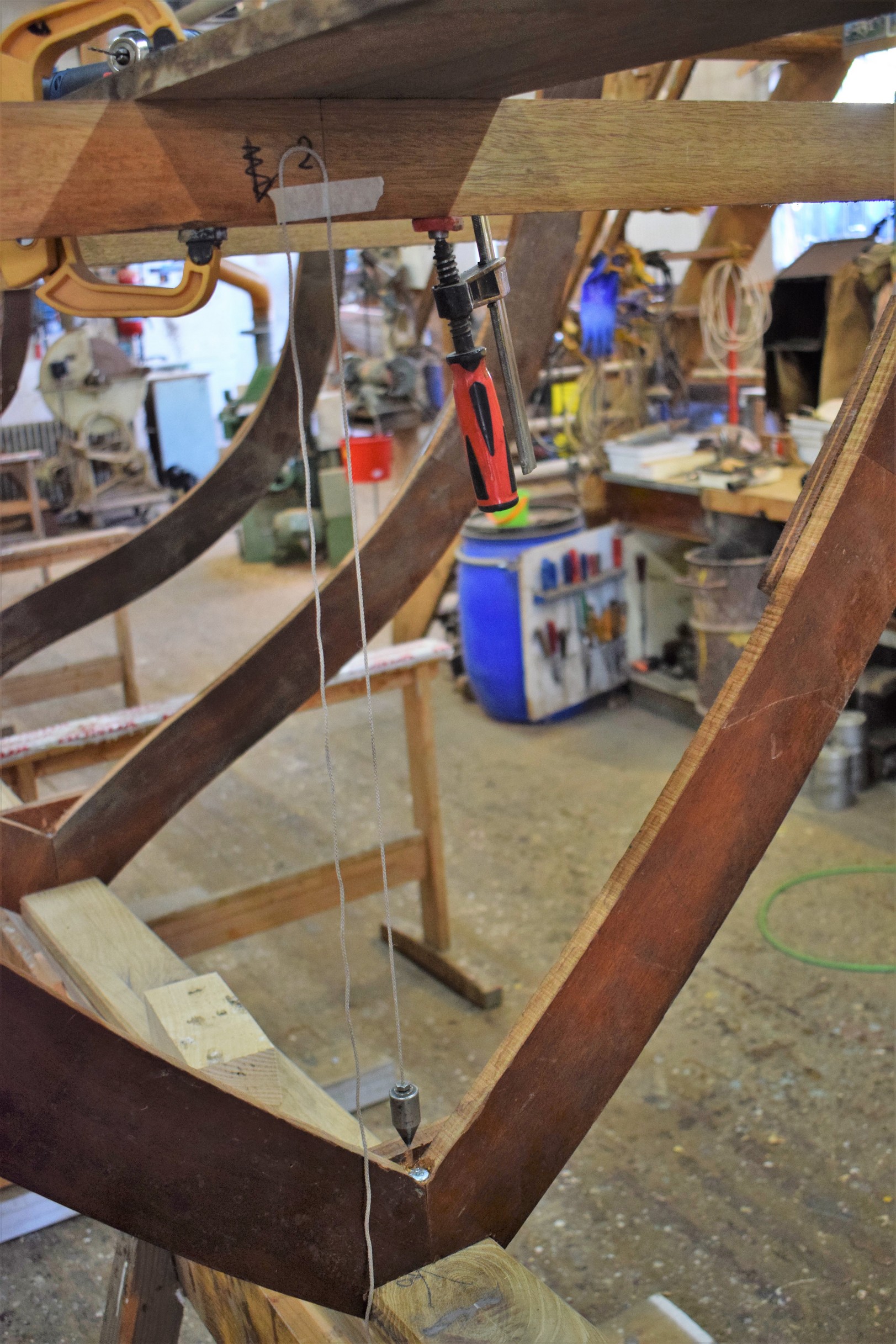

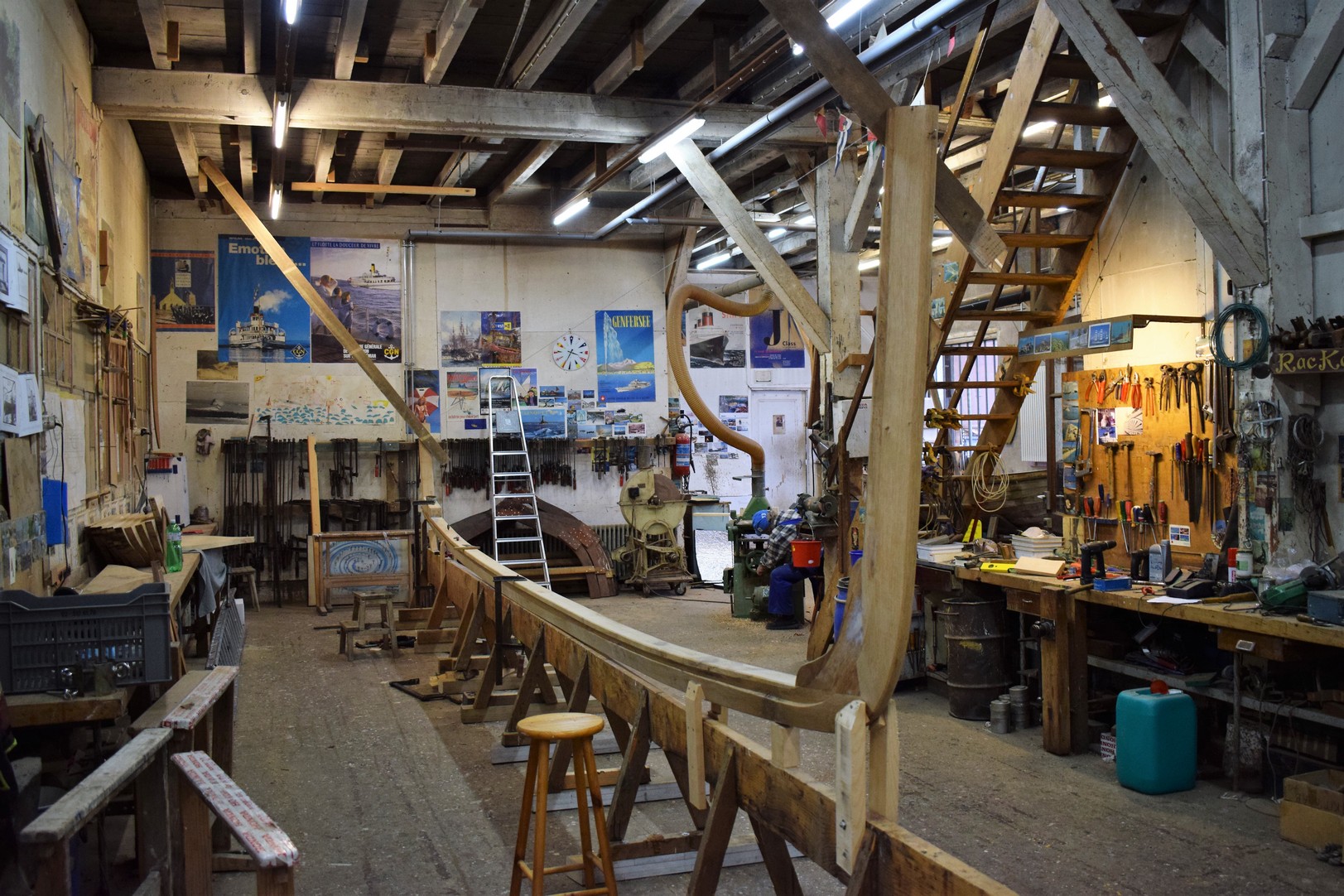

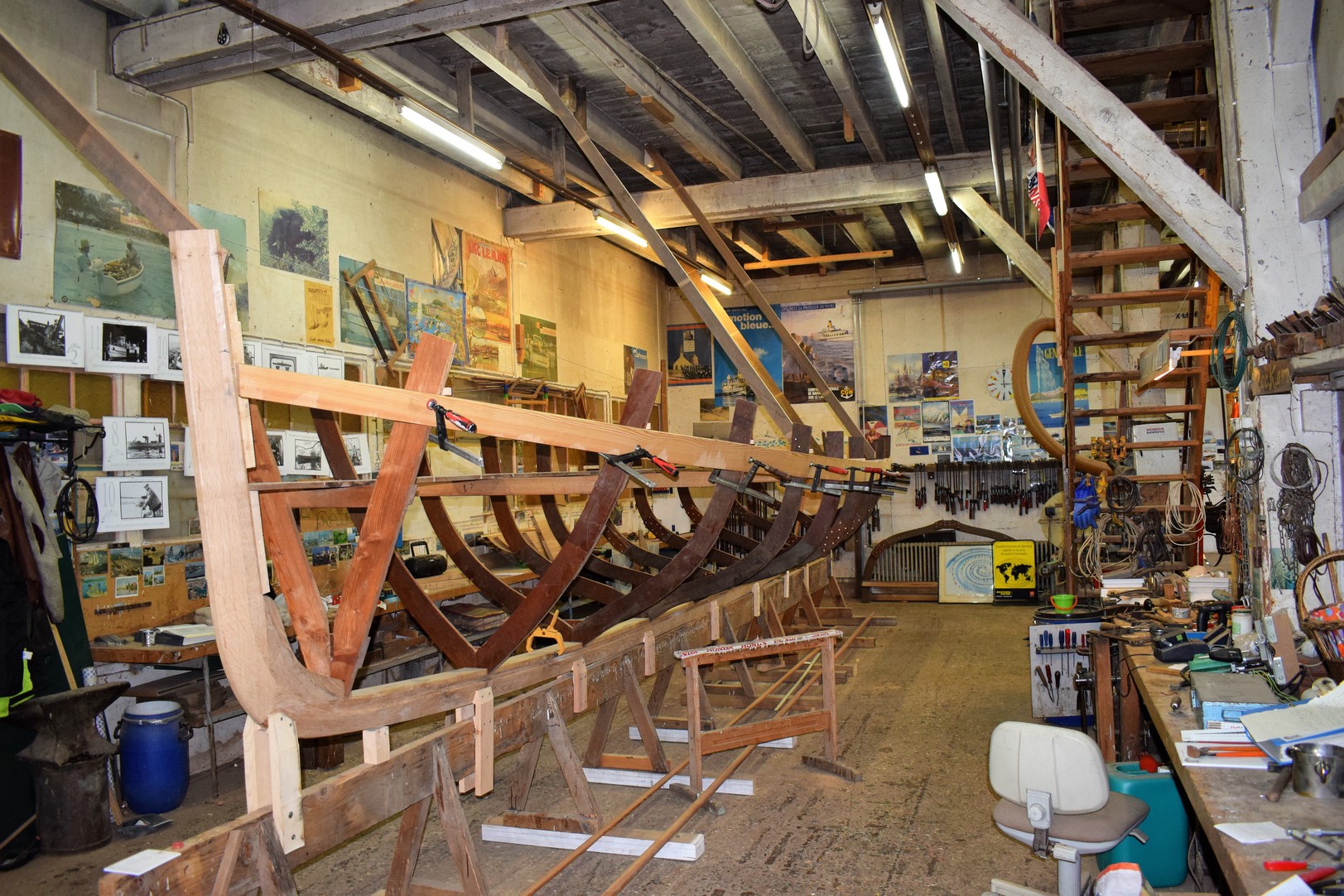

Pose d’aplomb des gabarits
image-1

Pose d’aplomb des gabarits

image-1

Pose d’aplomb des gabarits

image-1

Pose d’aplomb des gabarits

image-1

Pose d’aplomb des gabarits

image-1

Pose d’aplomb des gabarits

image-1

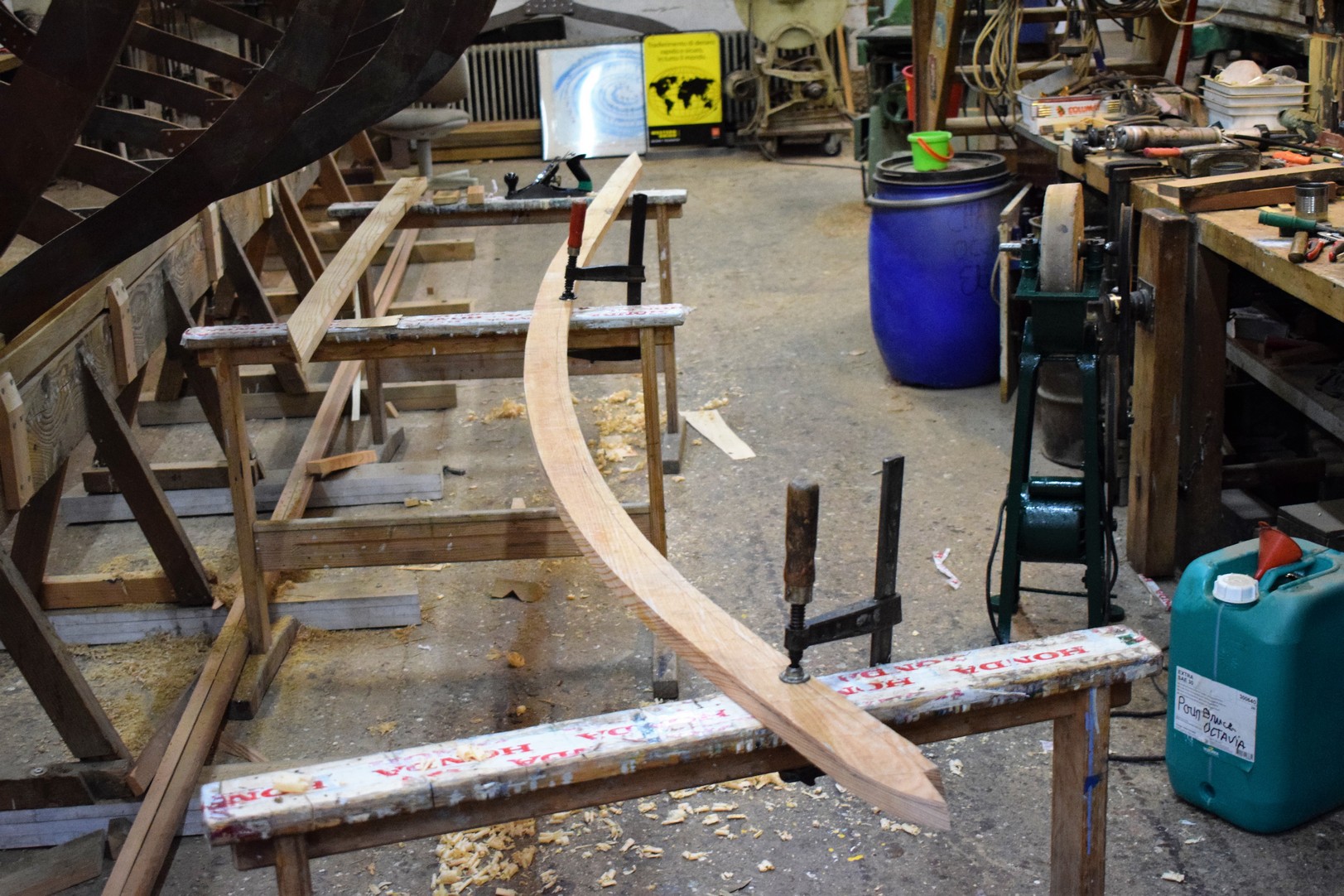

Traçage de la presceinte

image-1

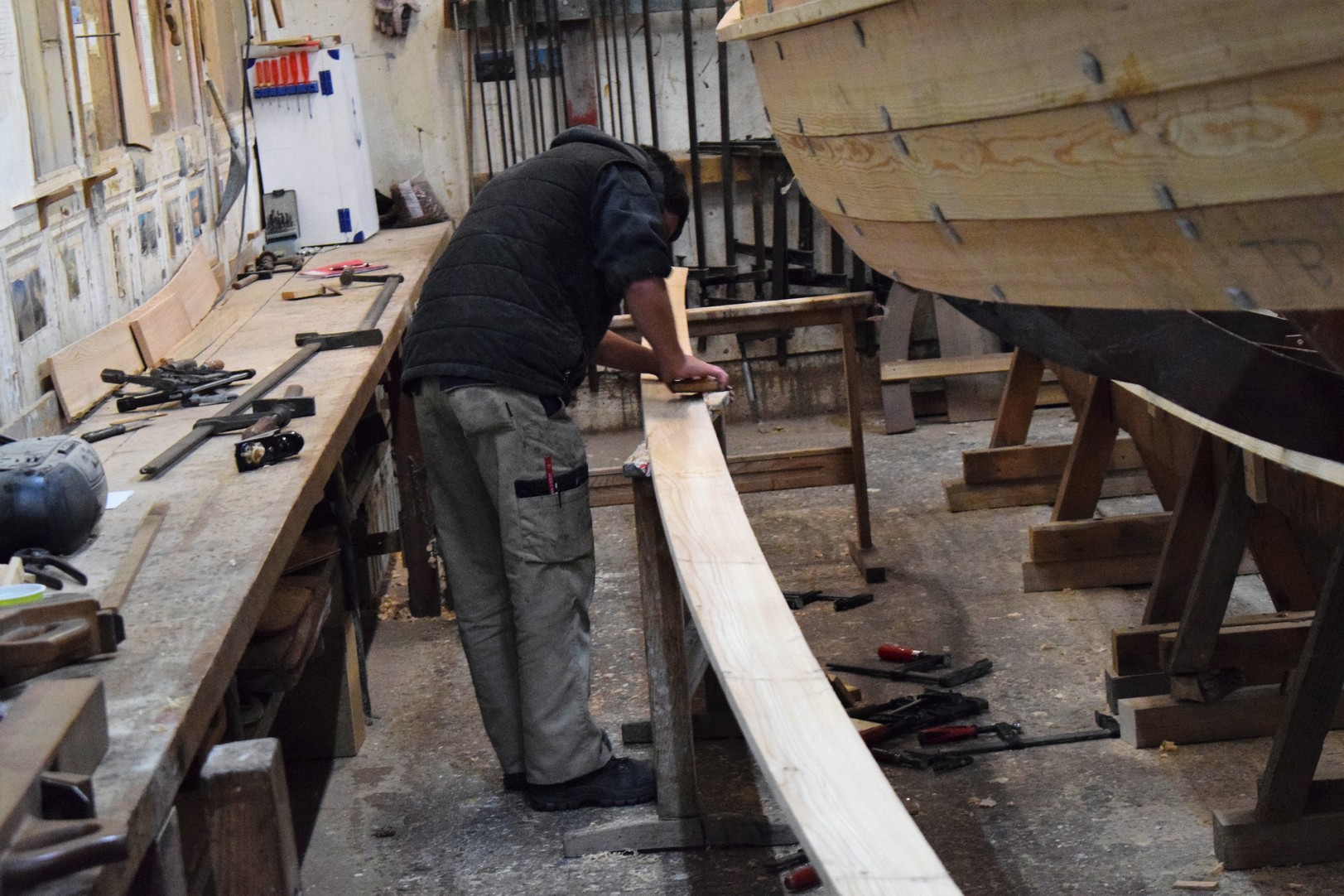

Dressage (rabotage d’équerre) de la presceinte

image-1

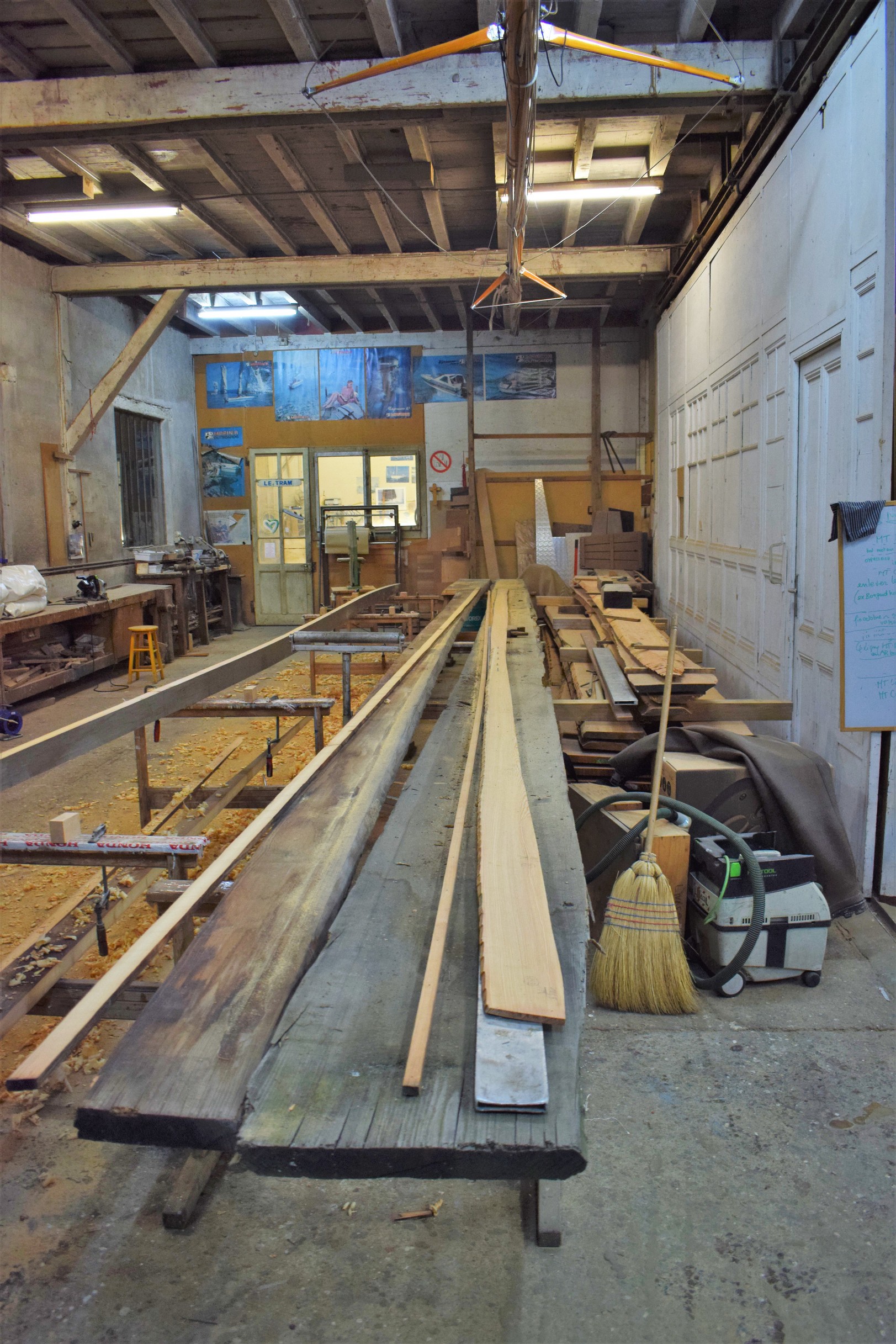

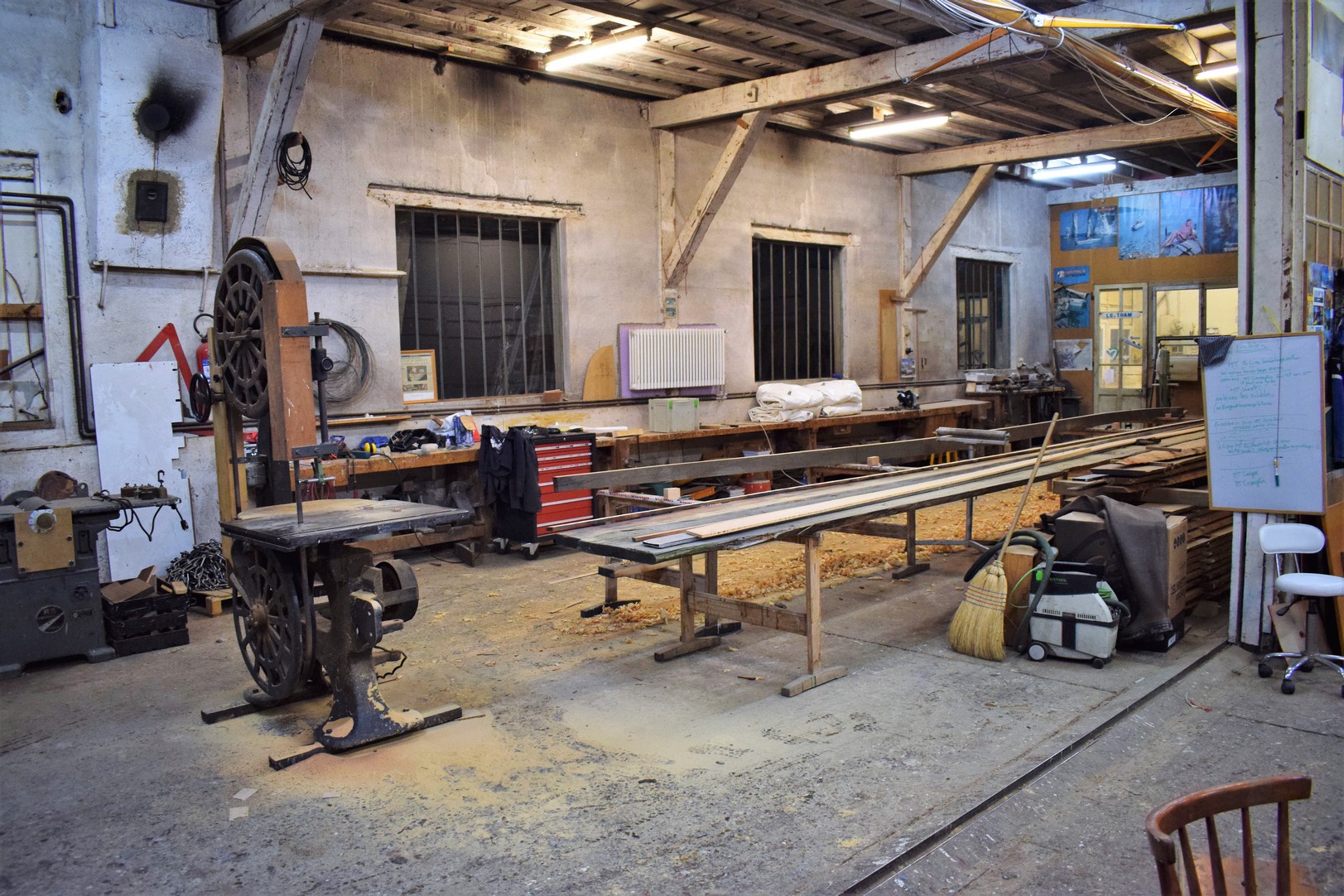

Vue des plateaux de Mélèze pour les bordages

image-1

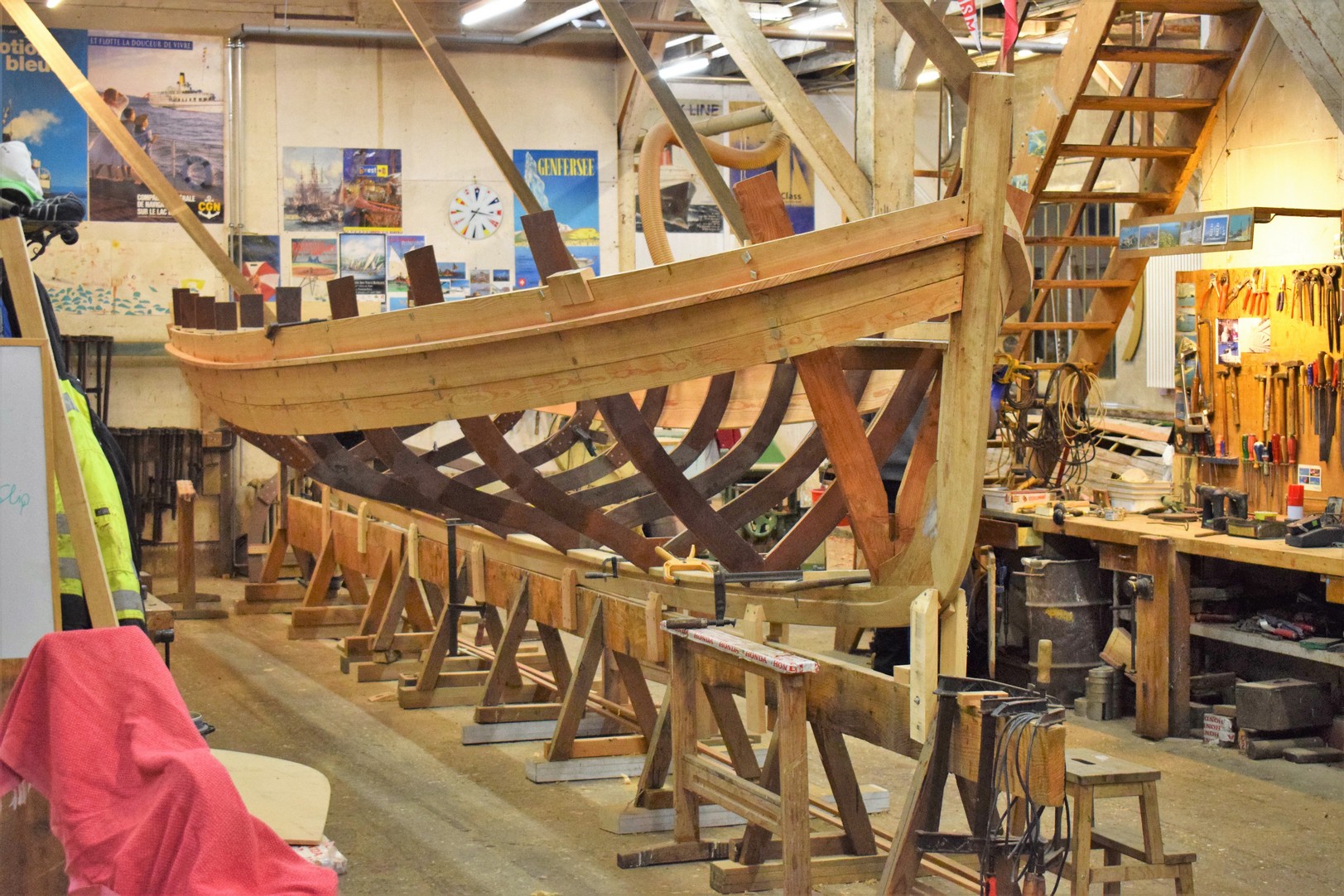

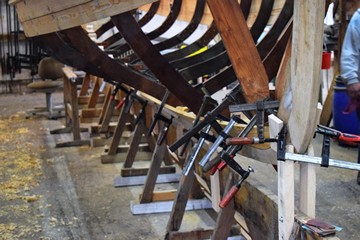

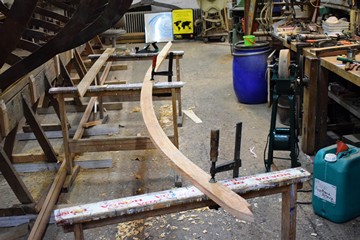

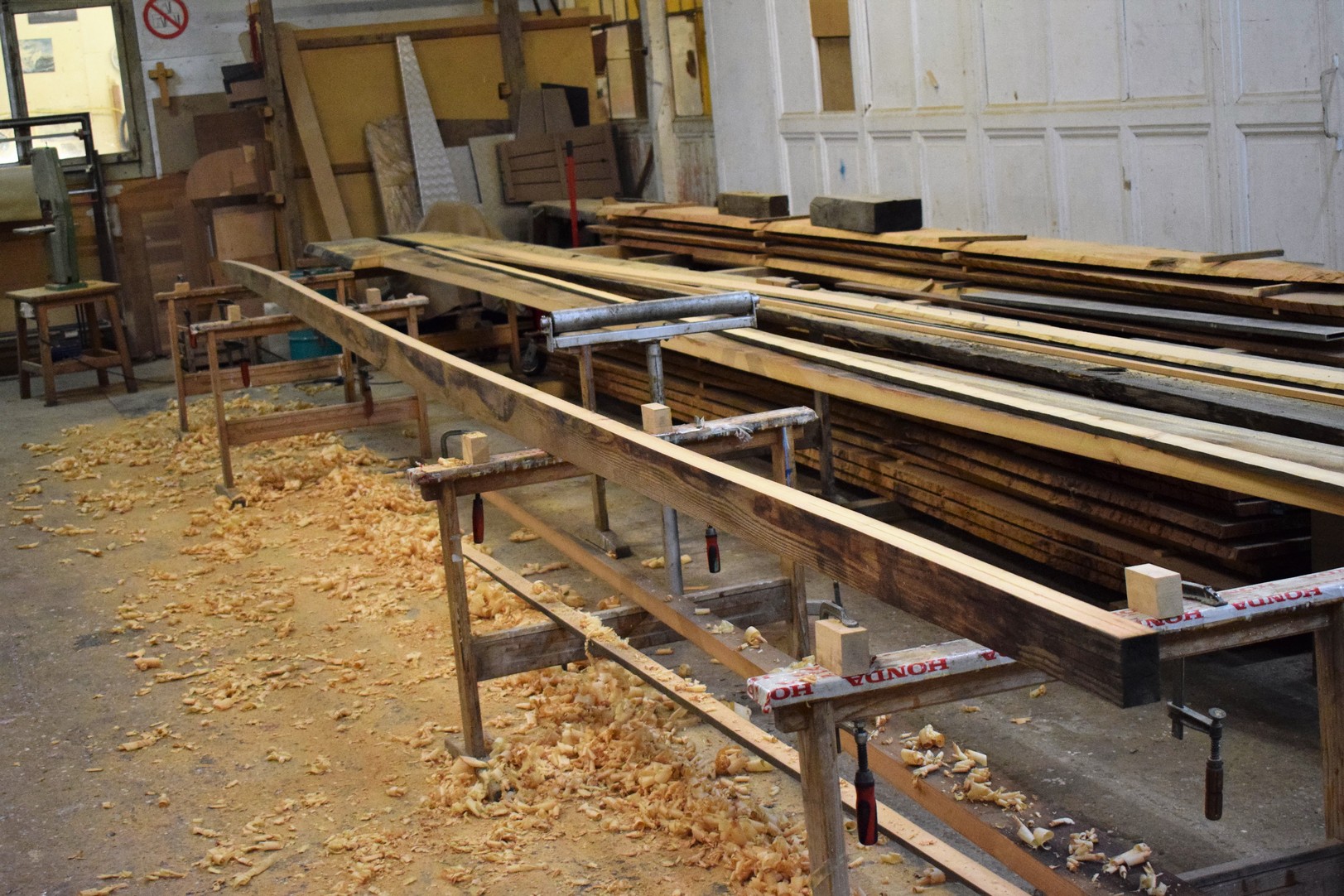

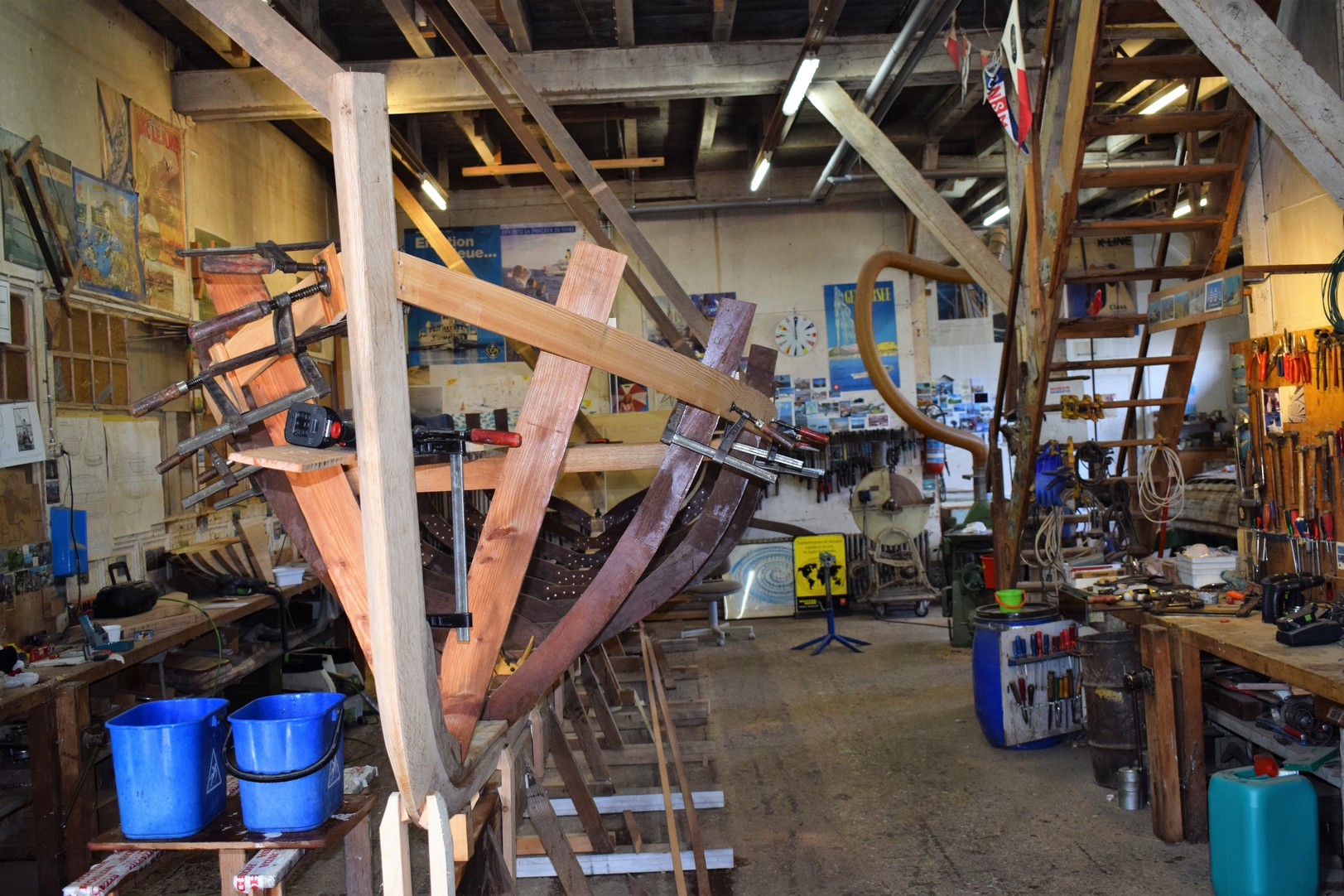

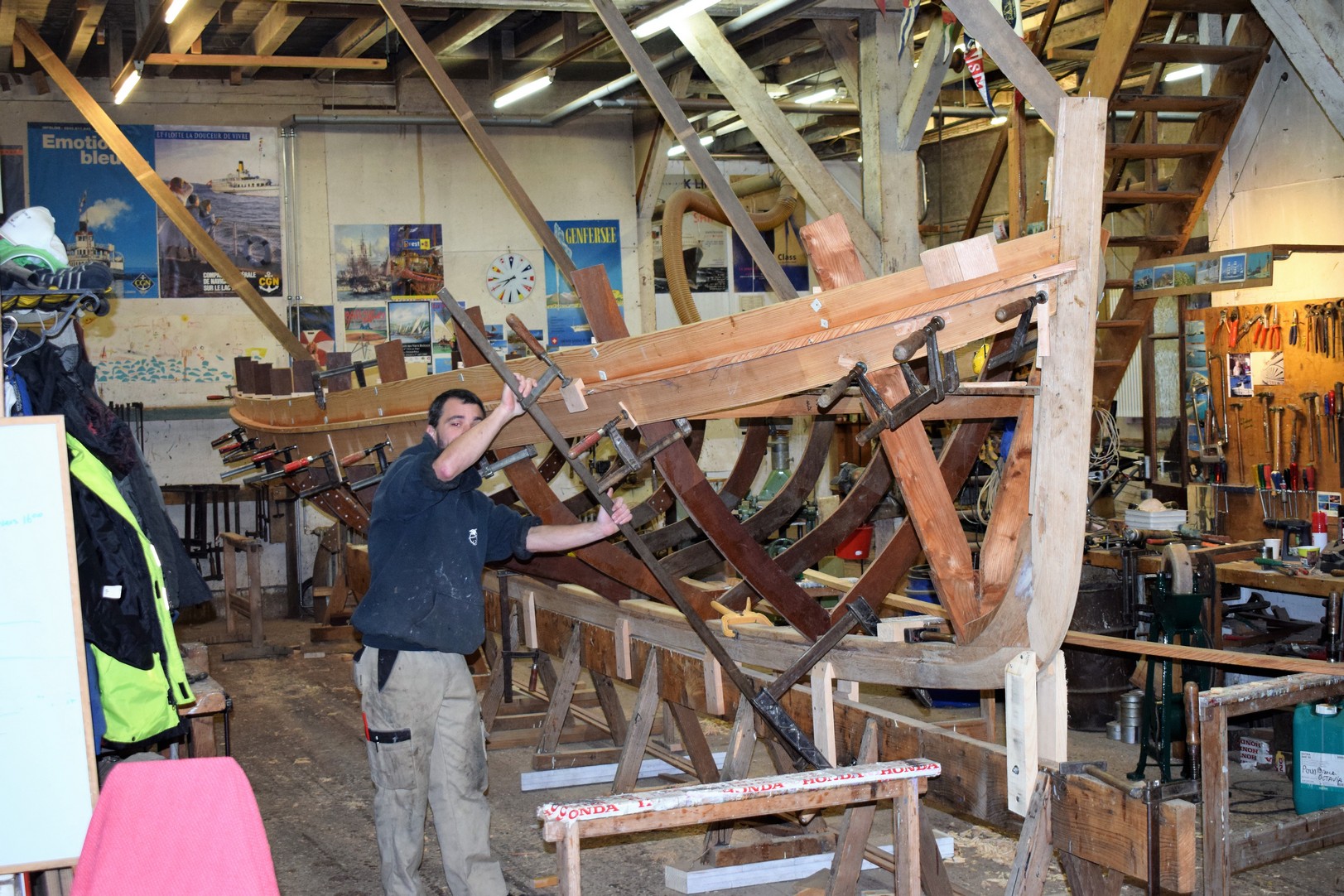

Pose, ajustage et collage de la presceinte

image-1

Pose, ajustage et collage de la presceinte

image-1

Pose, ajustage et collage de la presceinte

image-1

Pose, ajustage et collage de la presceinte

image-1

Pose, ajustage et collage de la presceinte

image-1

Pose, ajustage et collage de la presceinte

image-1

Pose de la sous-presceinte sous la défense

image-1

Pose de la sous-presceinte sous la défense

image-1

Pose de la sous-presceinte sous la défense

image-1

Pose de la sous-presceinte sous la défense

image-1

Ajustage et pose de la défense

image-1

Ajustage et pose de la défense

image-1

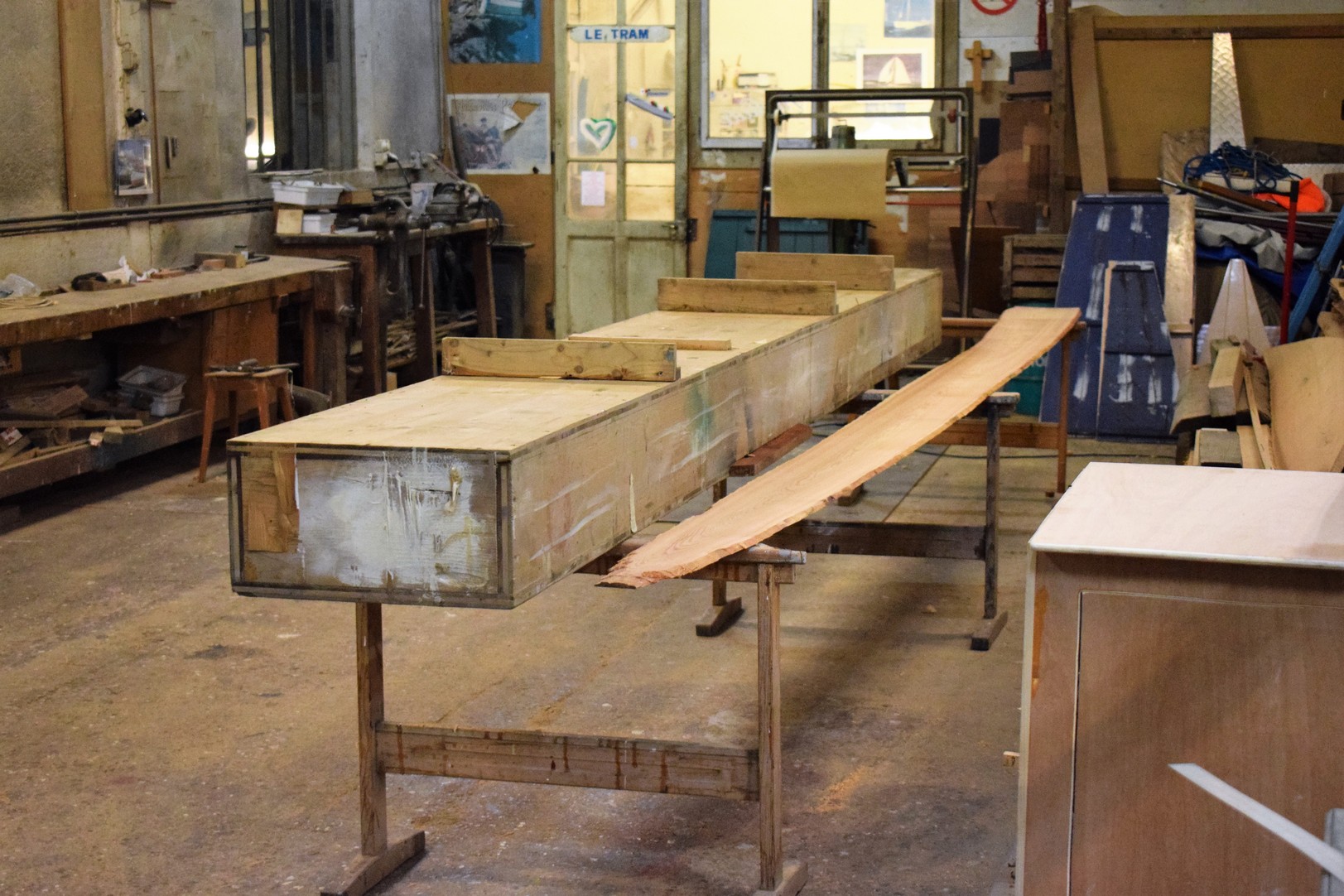

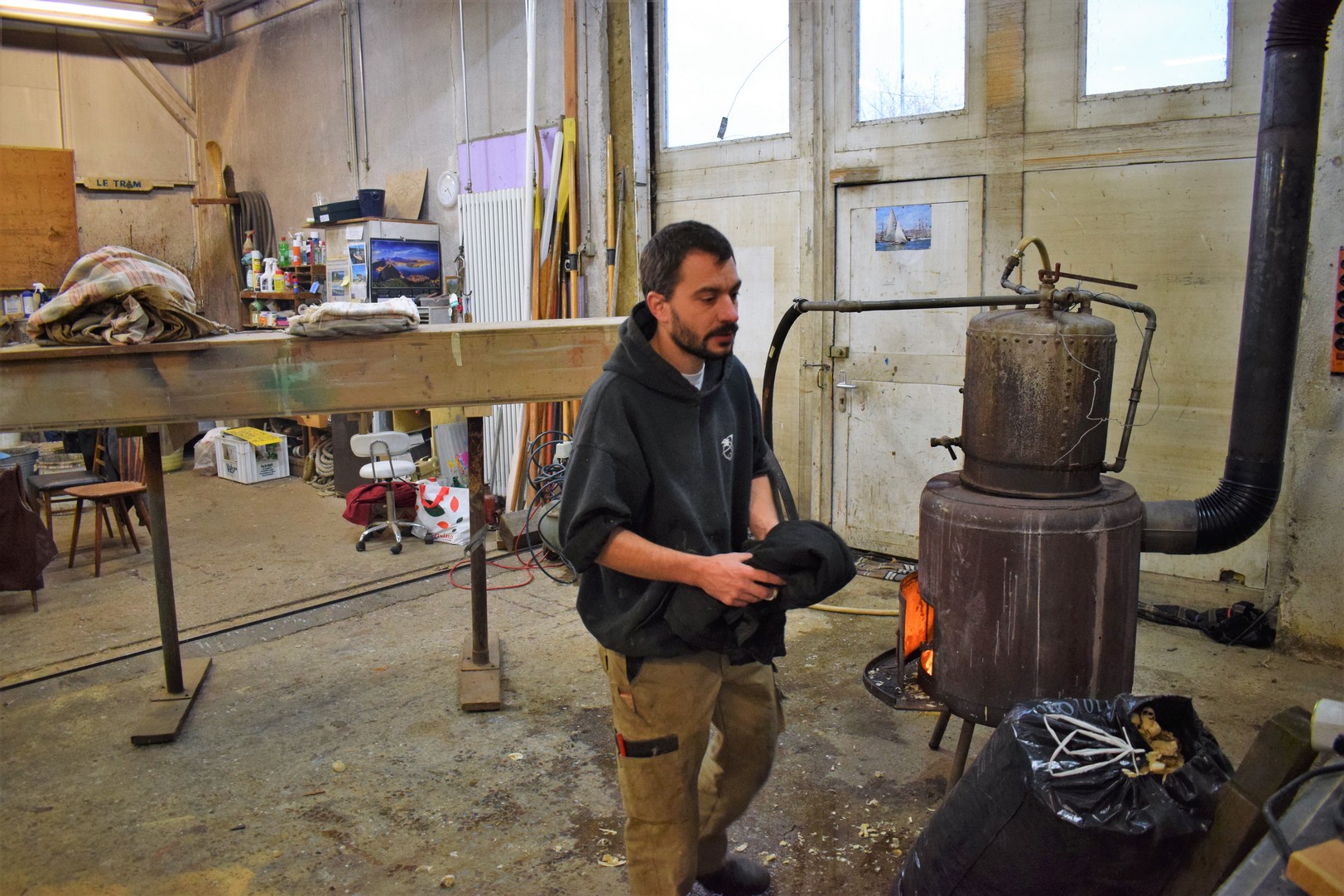

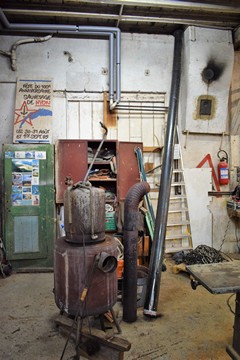

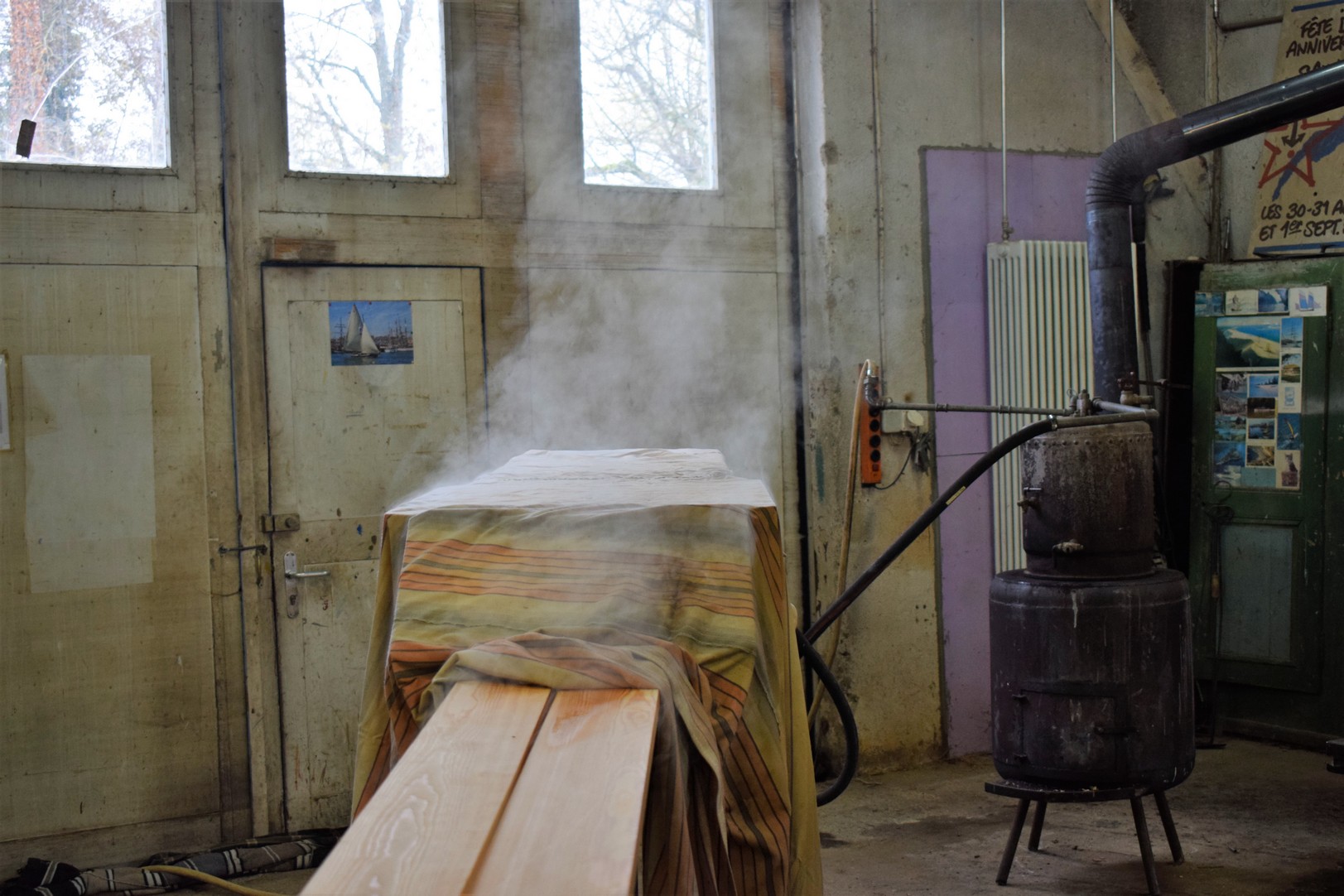

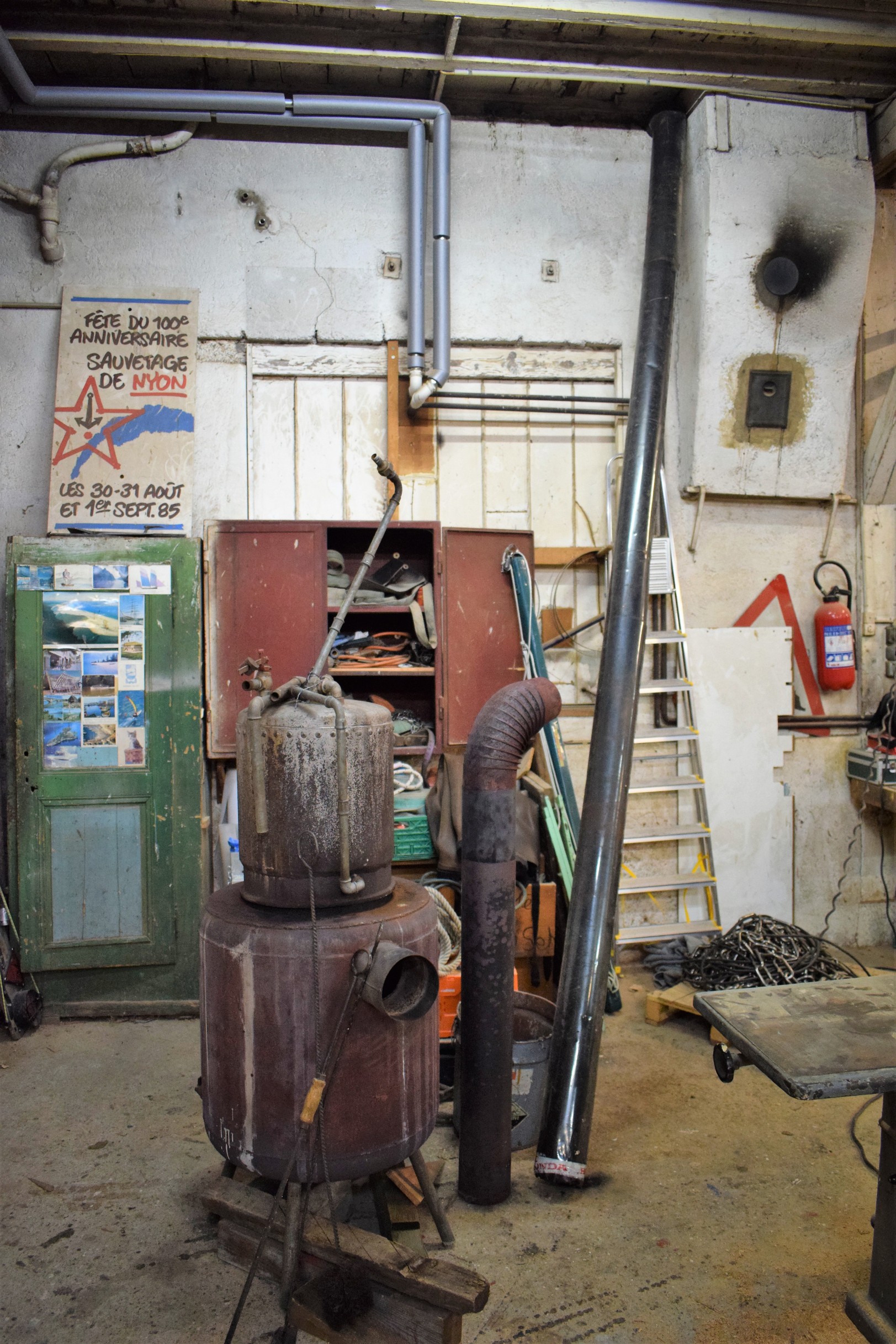

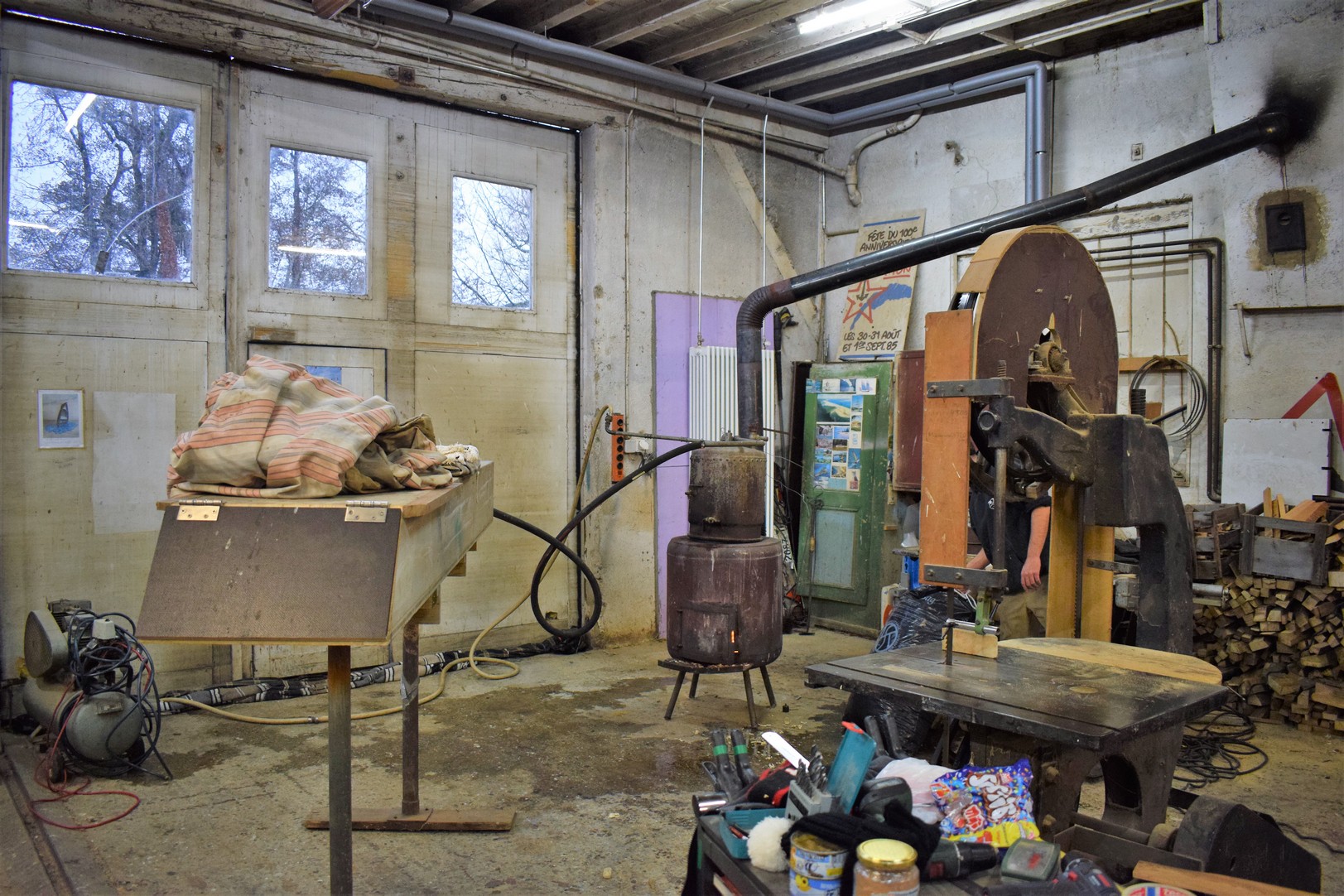

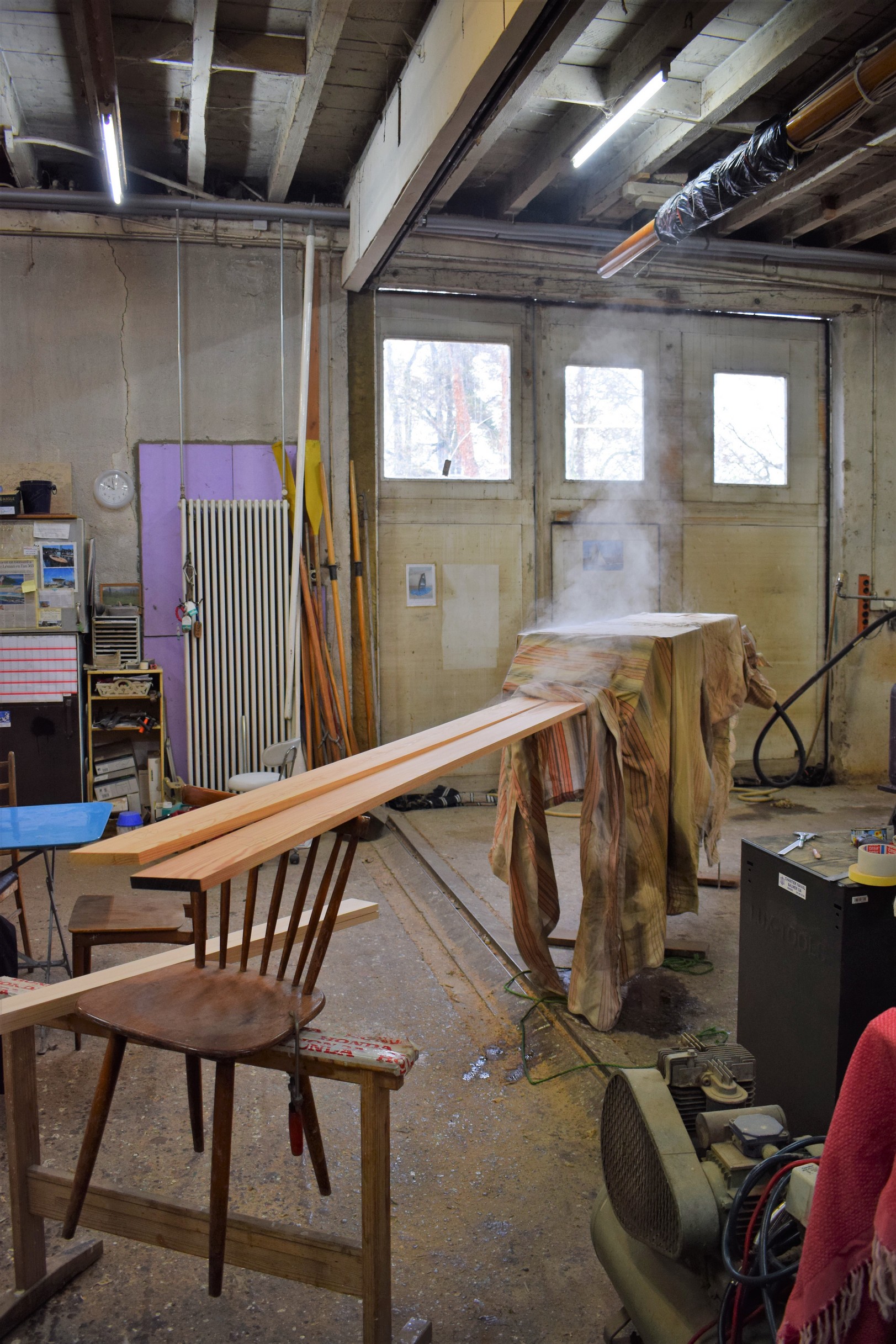

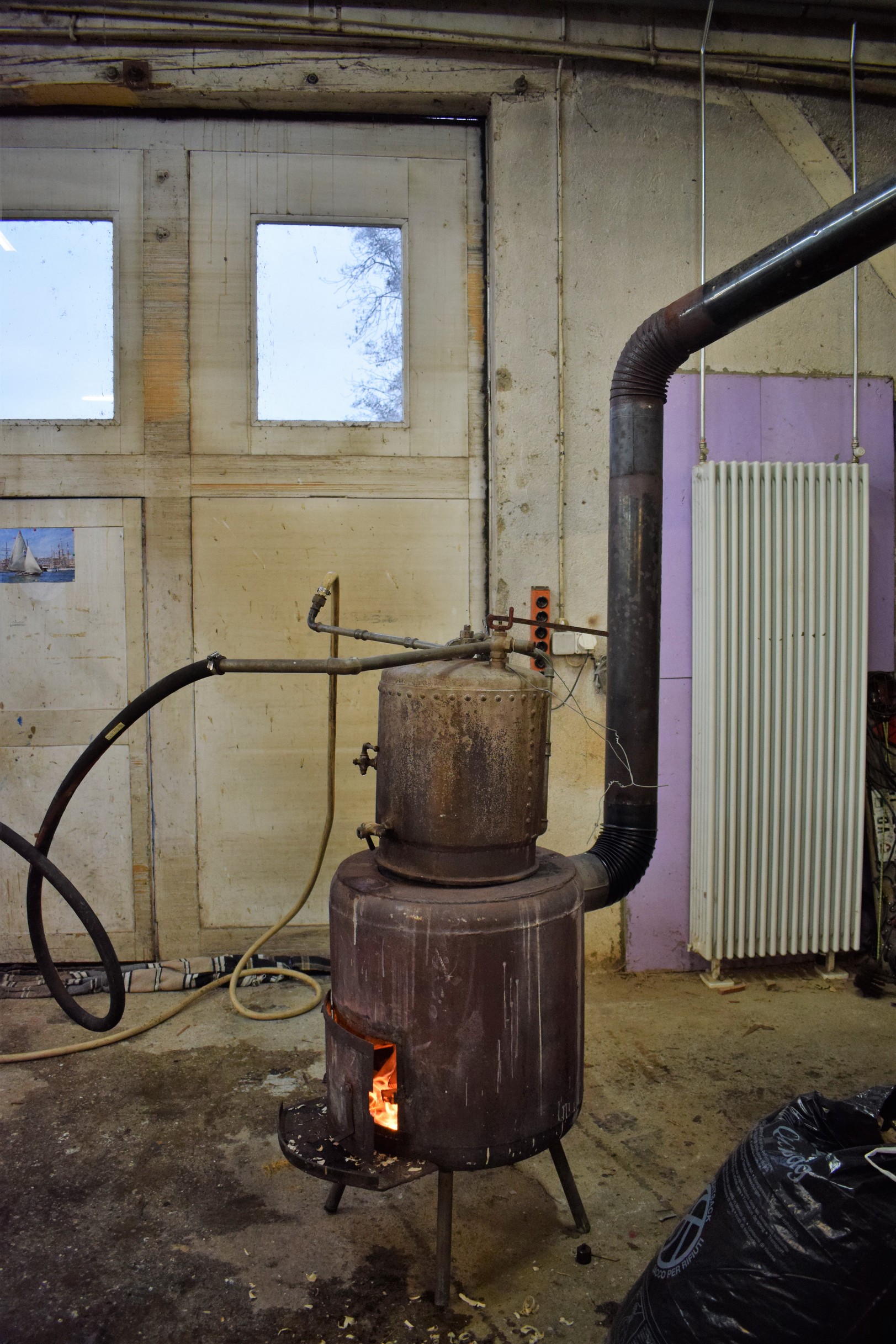

Pose de l’étuve et mise en route

image-1

Pose de l’étuve et mise en route

image-1

Pose de l’étuve et mise en route

image-1

Pose de l’étuve et mise en route

image-1

Pose de l’étuve et mise en route

image-1

Préparation des presses

image-1

Préparation des presses

image-1

Étuvage des galbords

image-1

Étuvage des galbords

image-1

Préparation de l’équipe
image-1

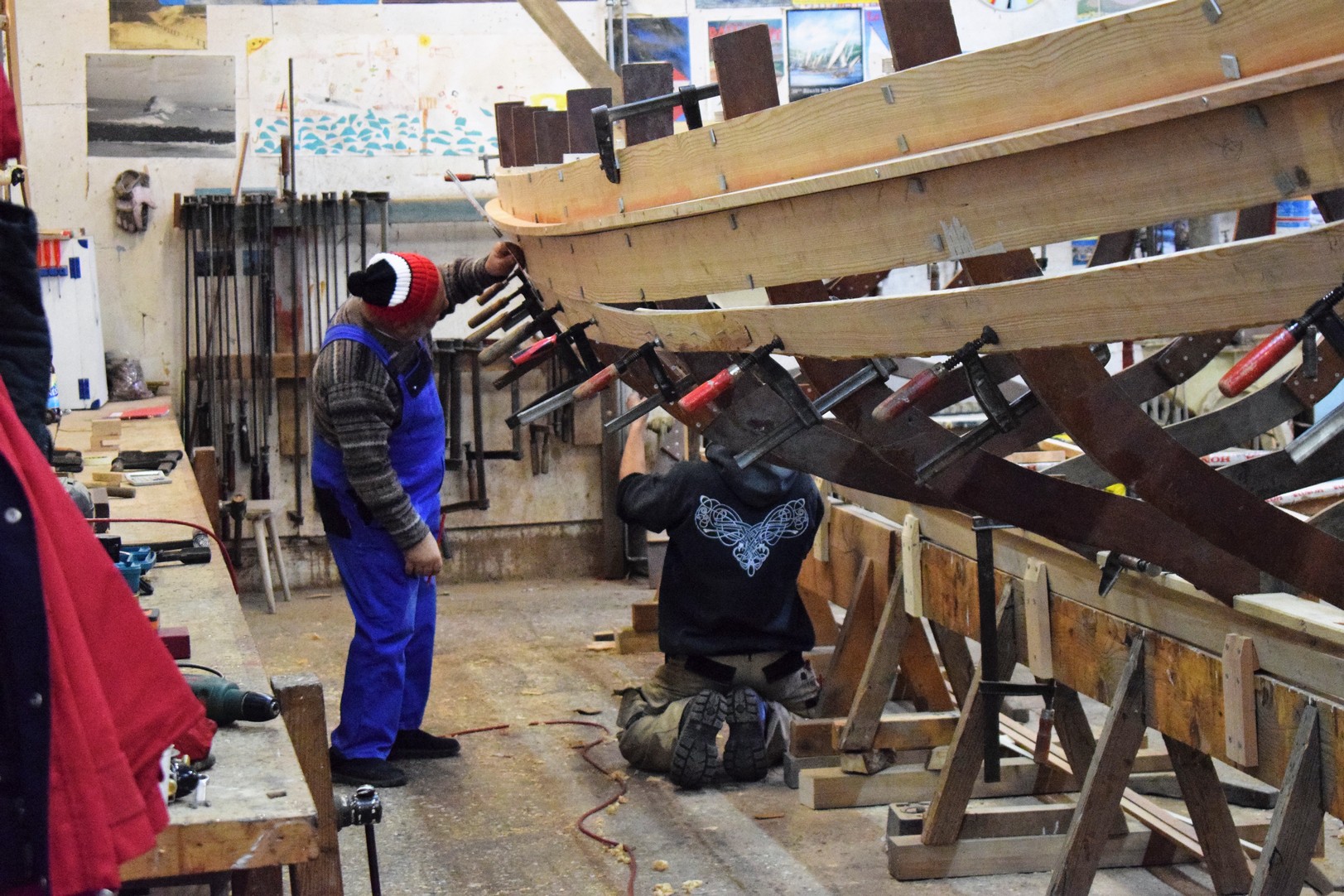

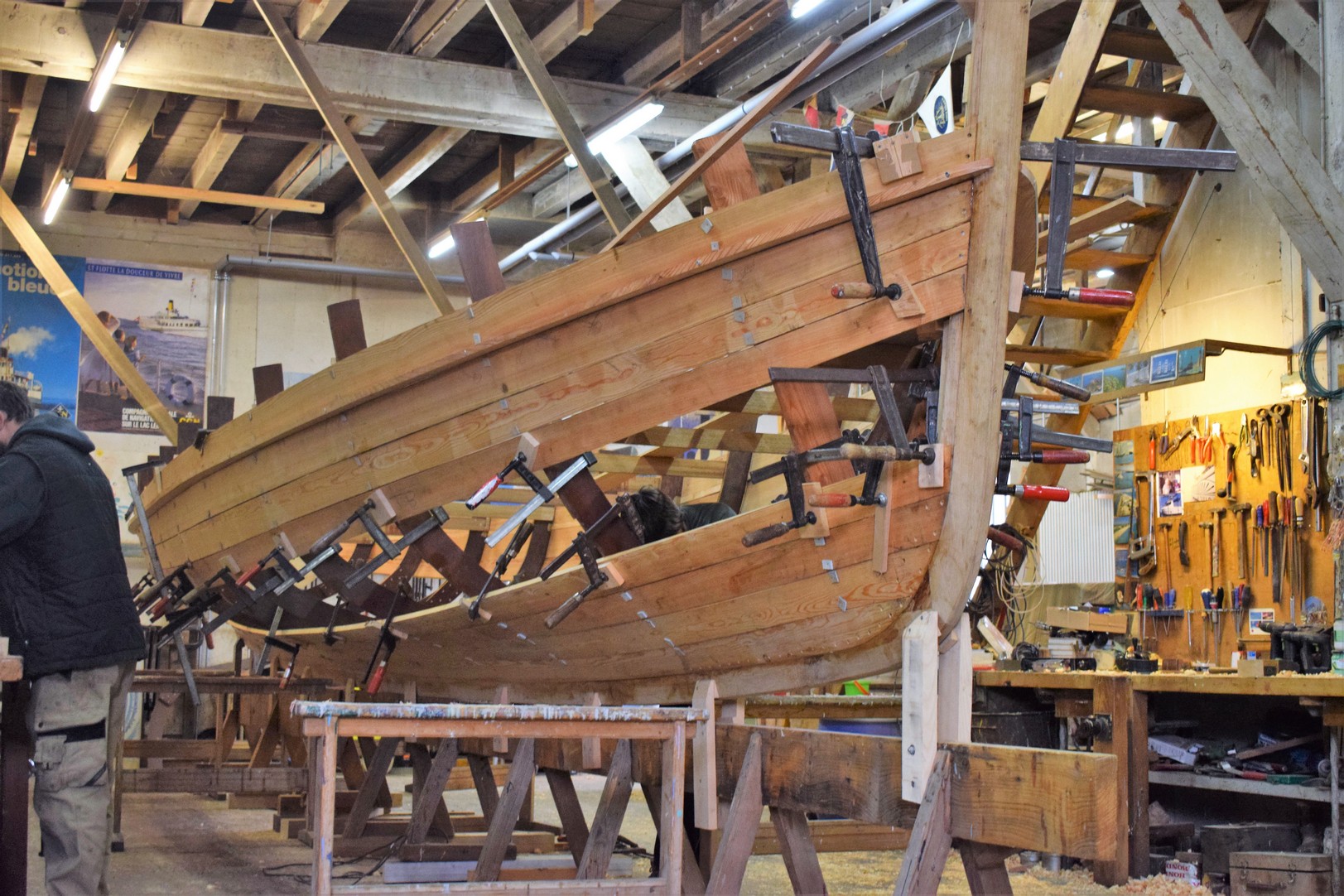

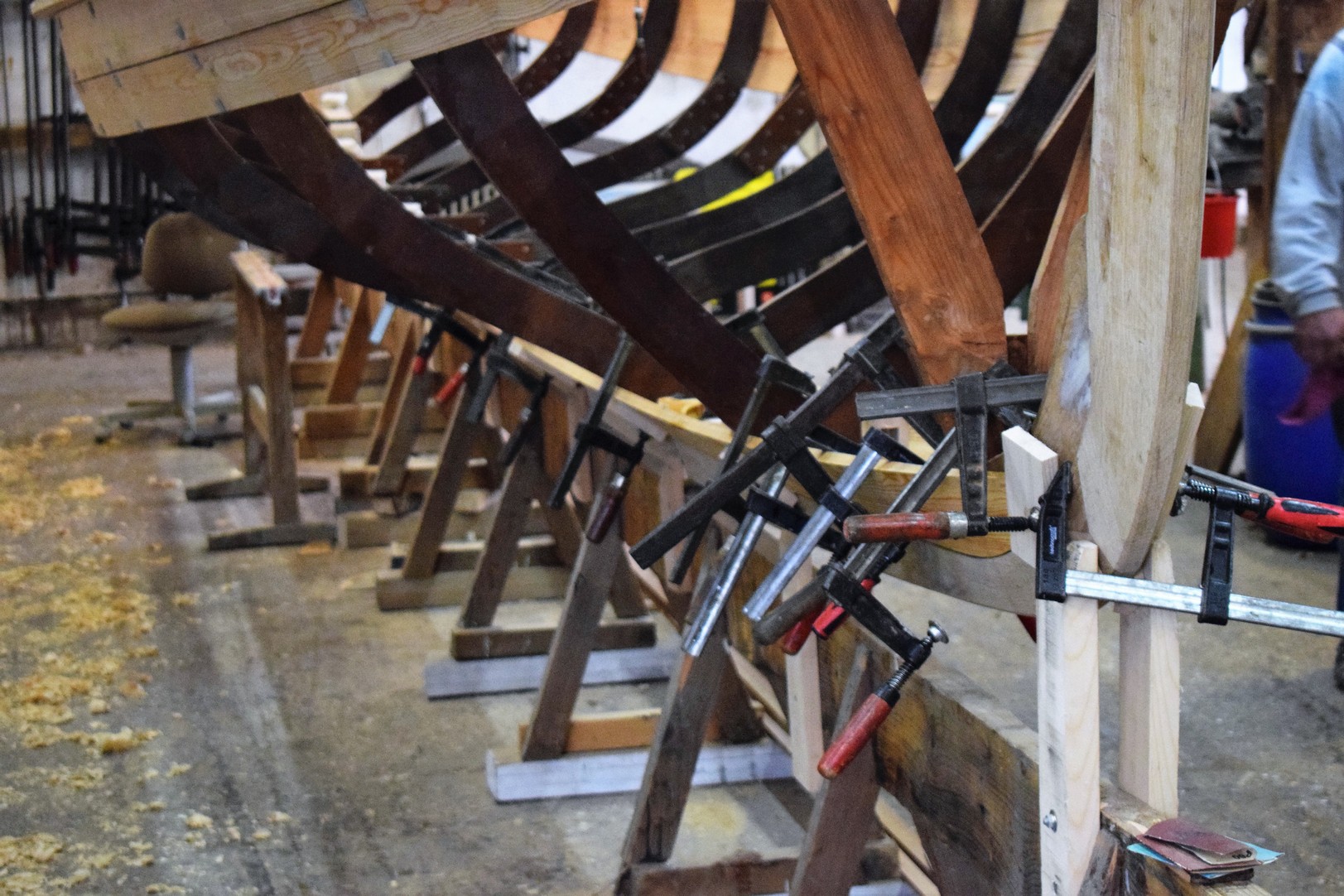

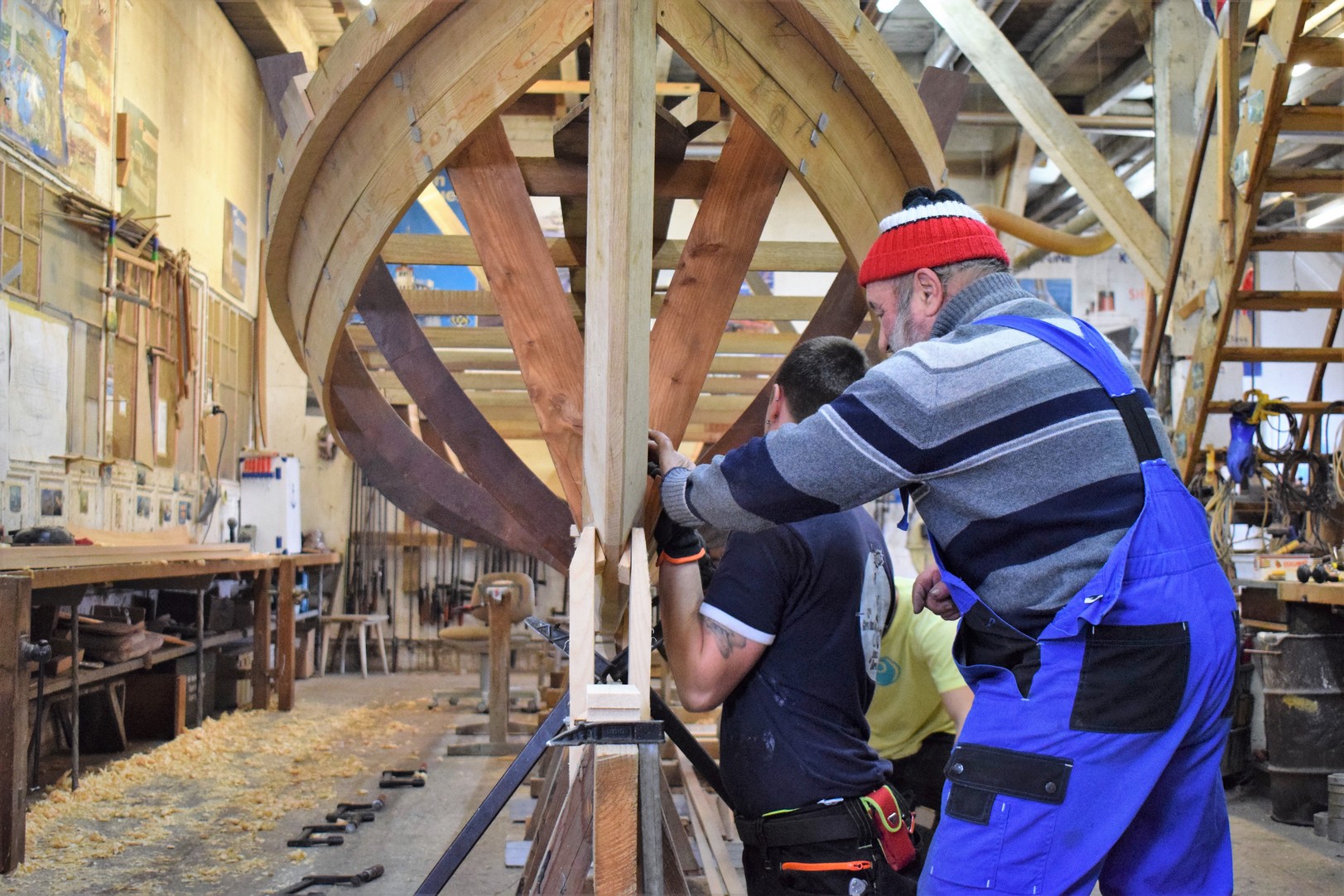

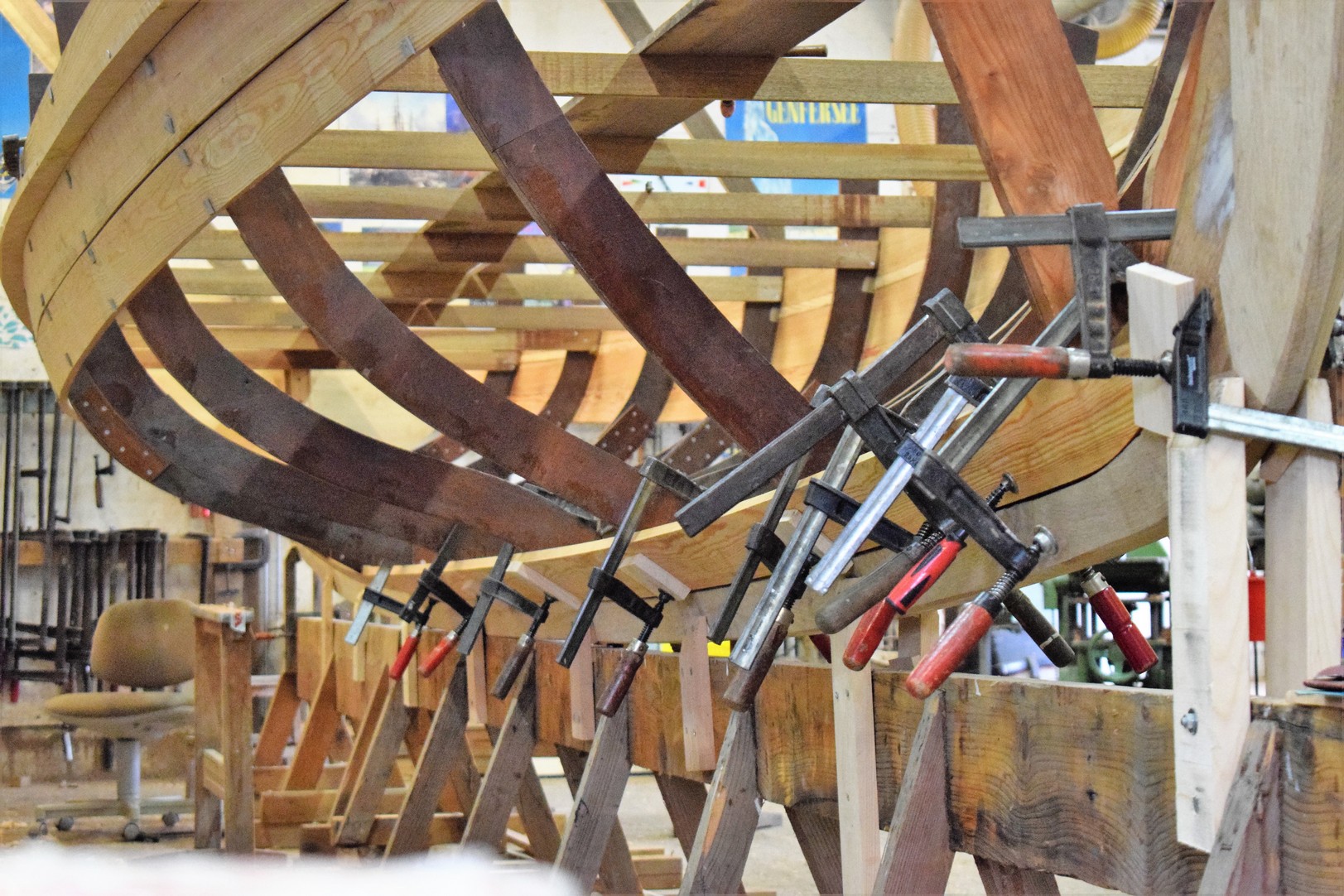

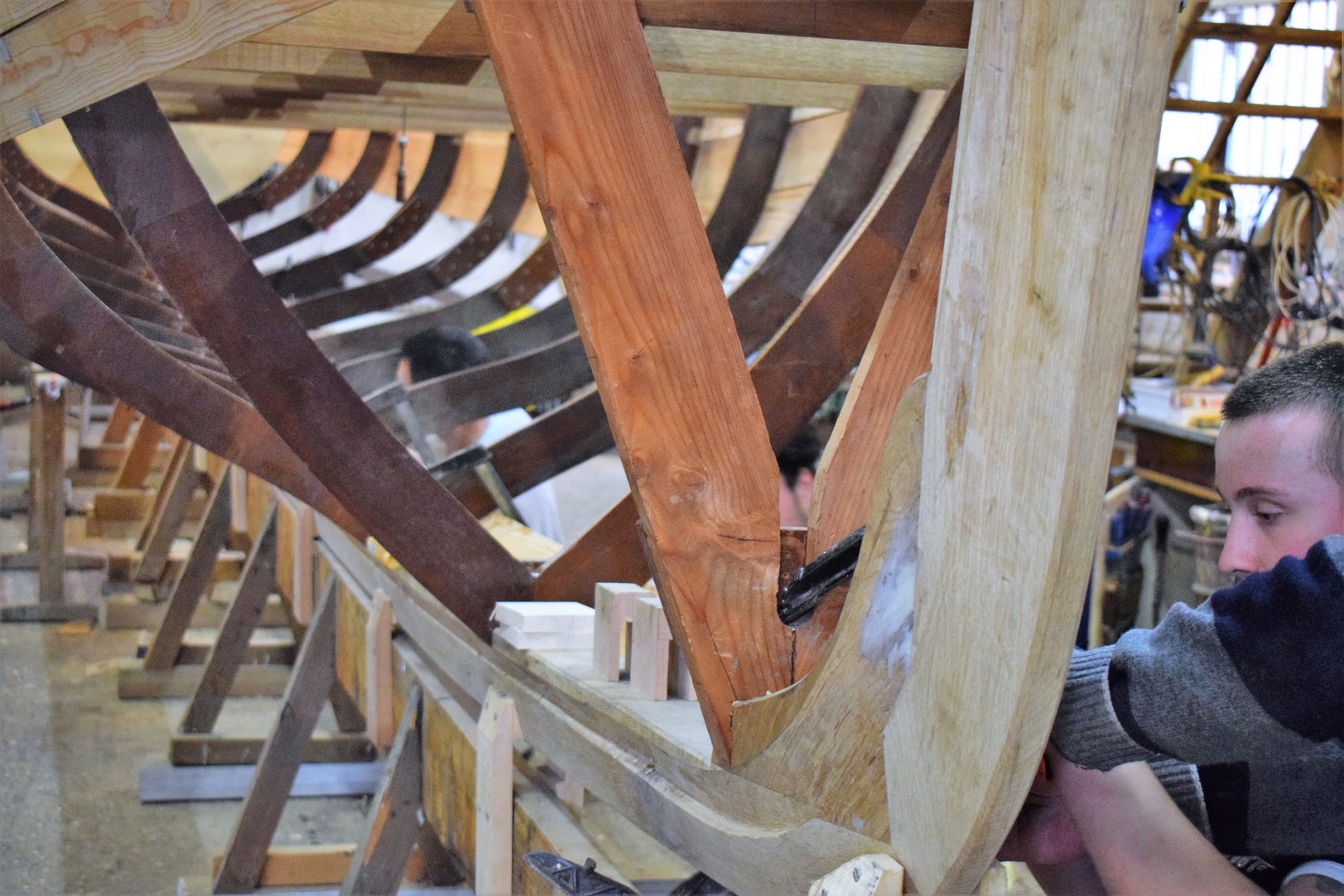

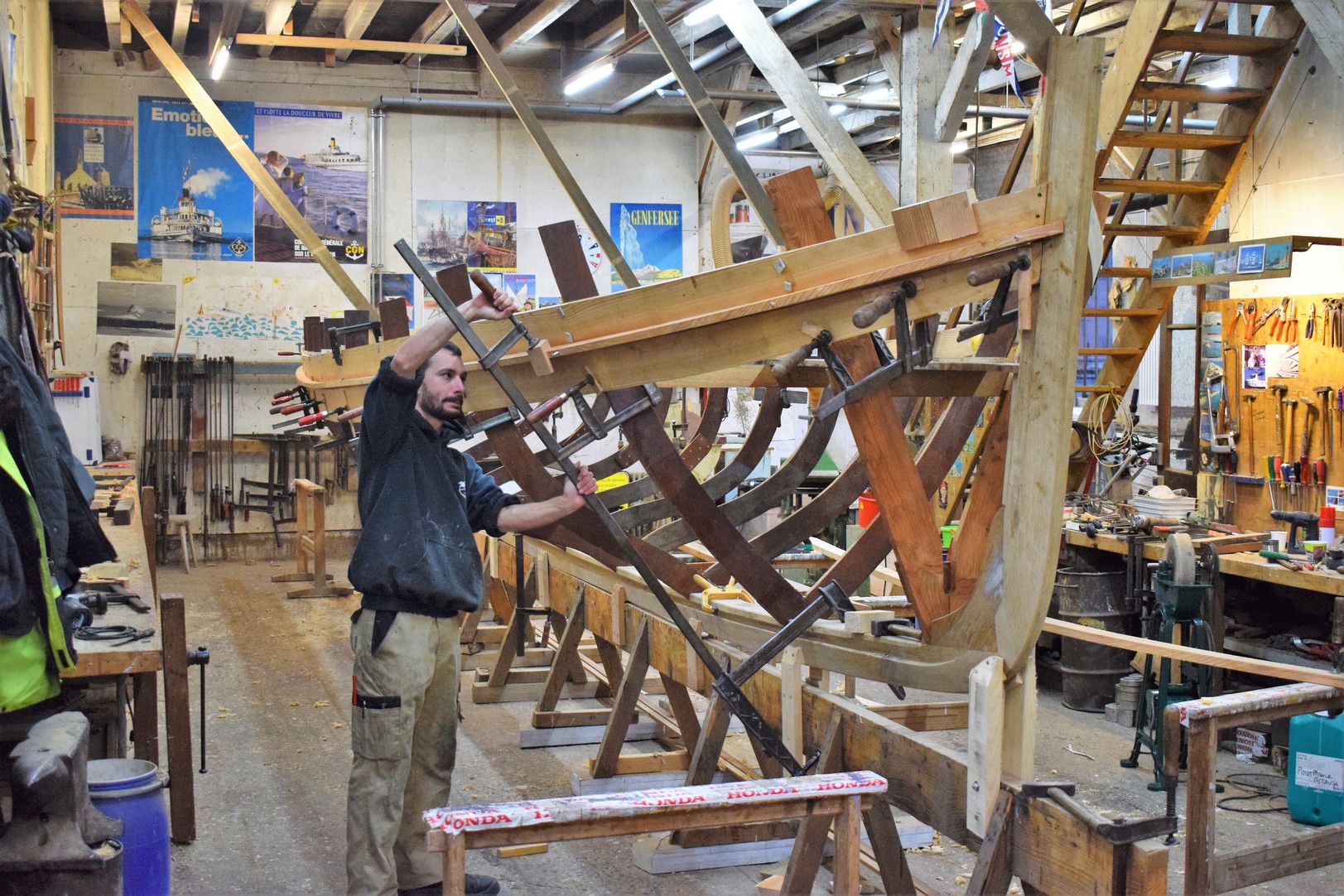

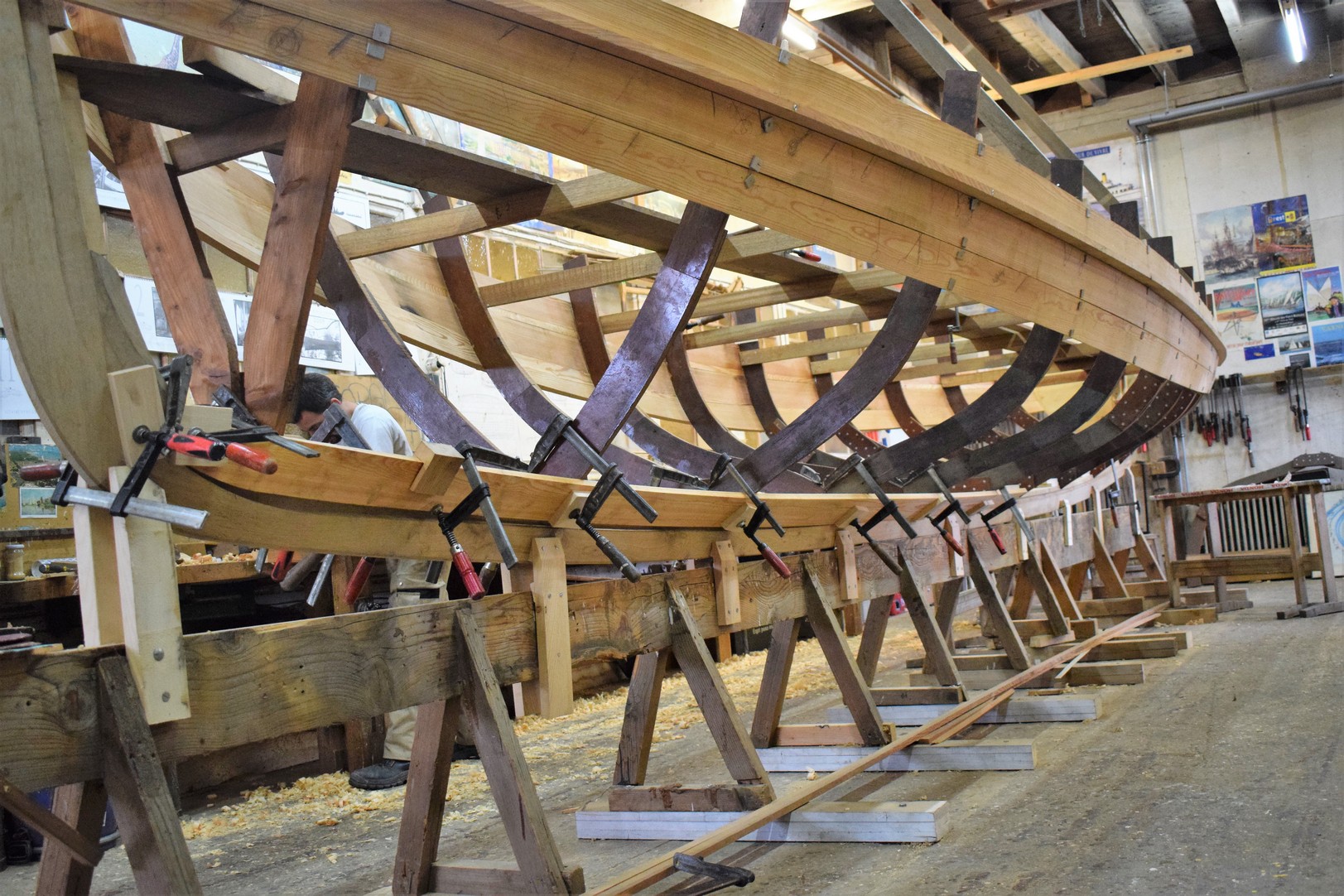

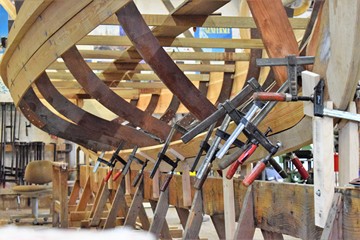

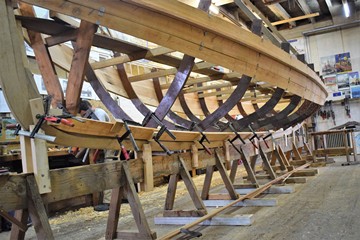

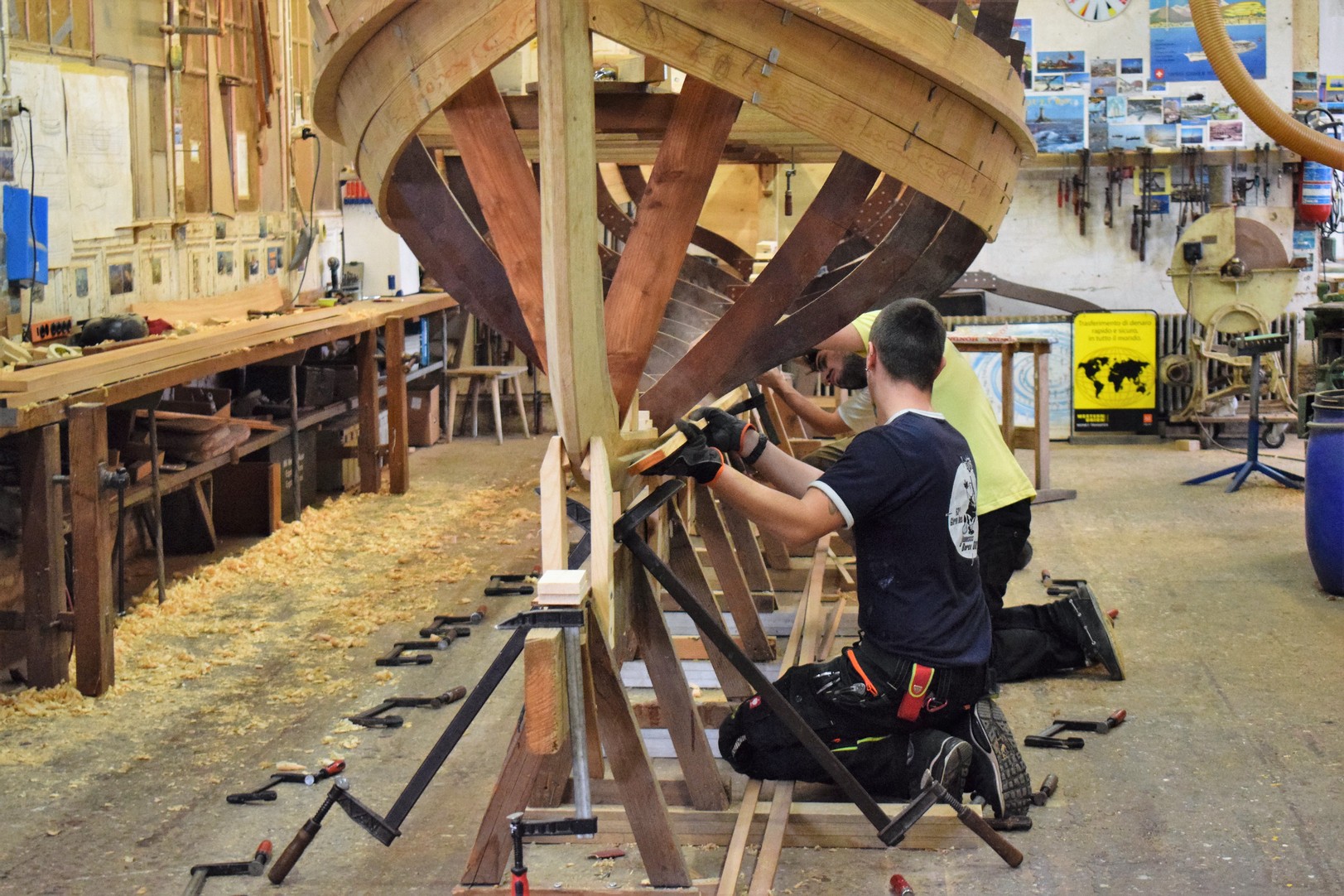

Pose des galbords étuvés

image-1

Pose des galbords étuvés

image-1

Pose des galbords étuvés

image-1

Pose des galbords étuvés

image-1

Pose des galbords étuvés

image-1

Pose des galbords étuvés

image-1

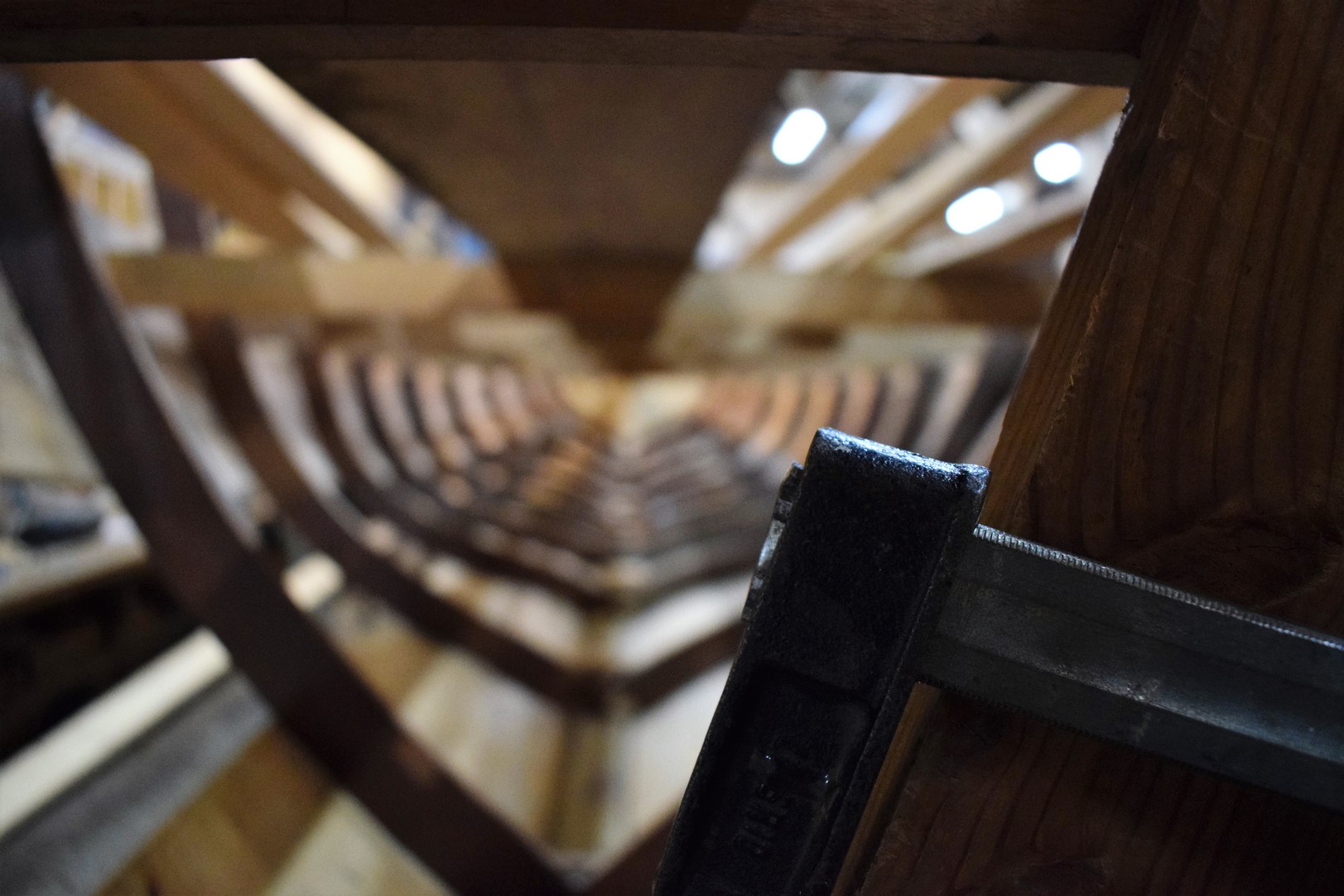

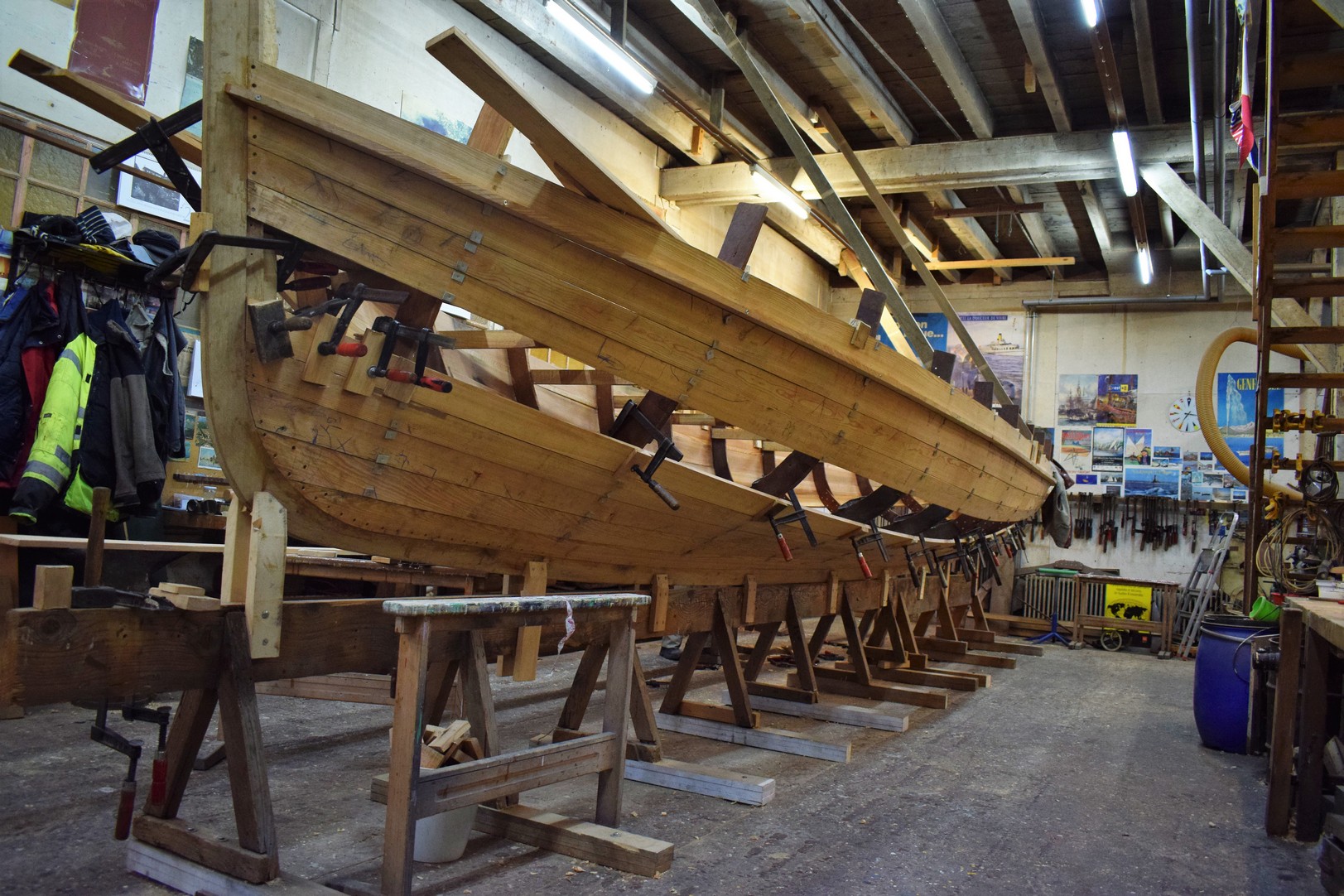

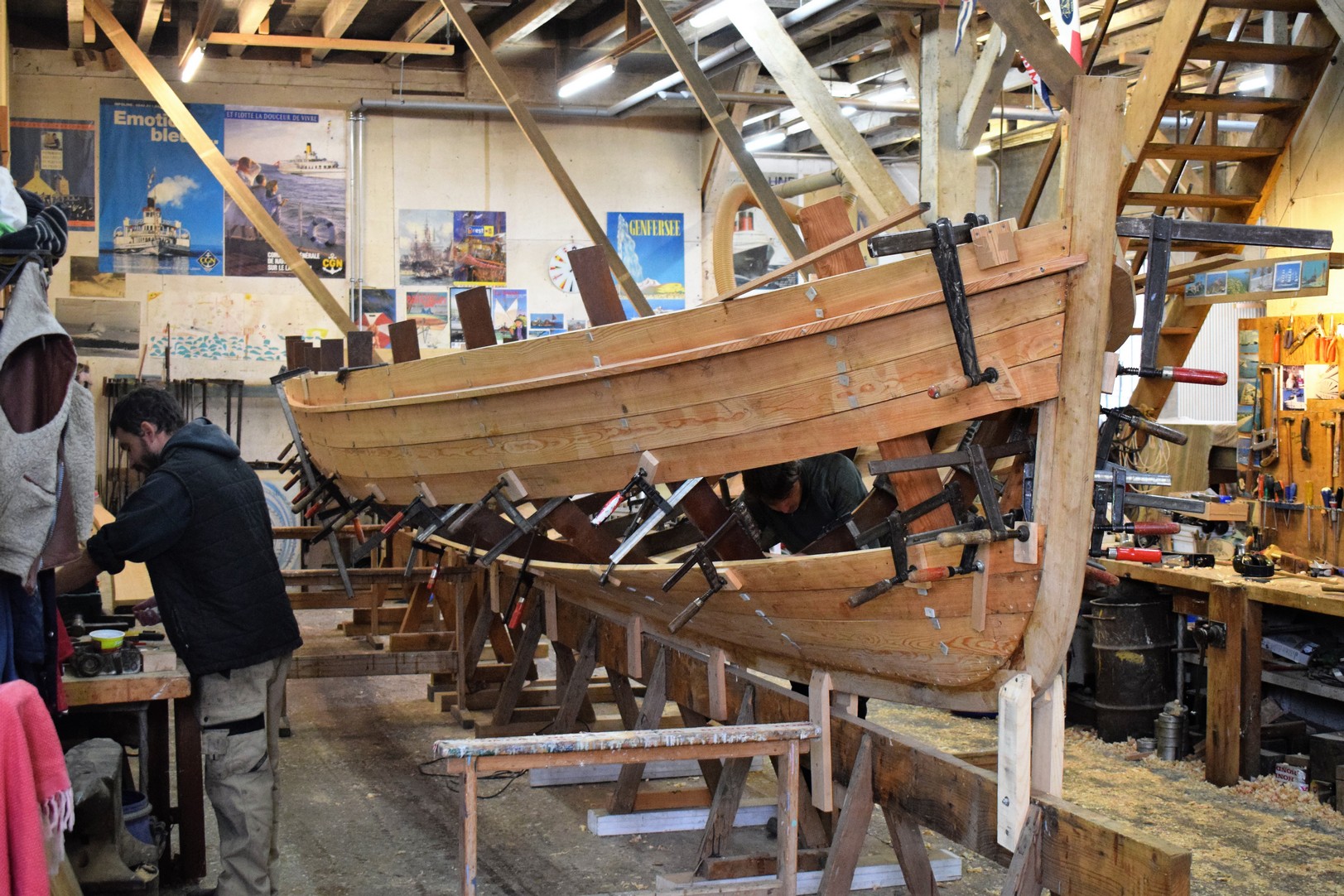

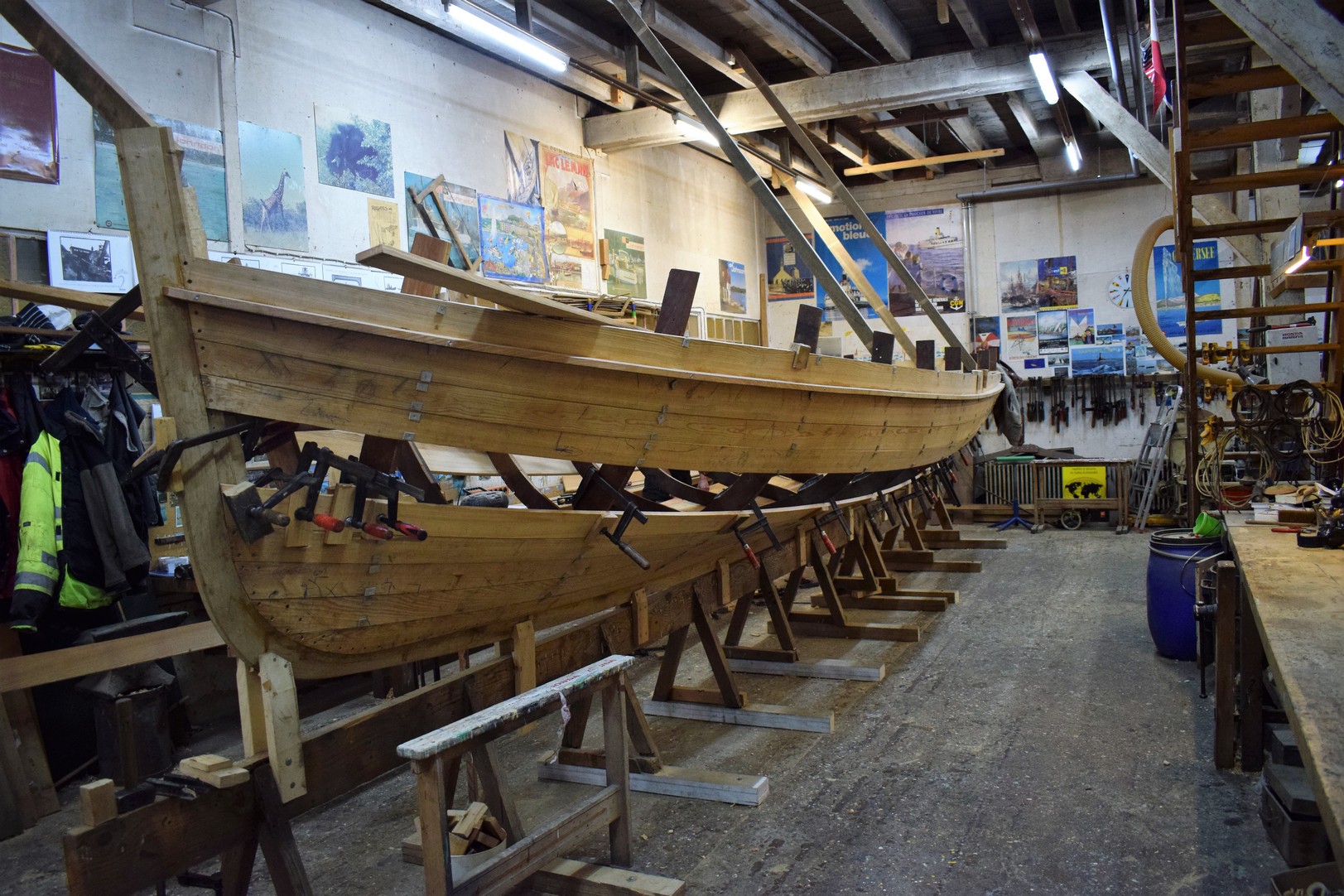

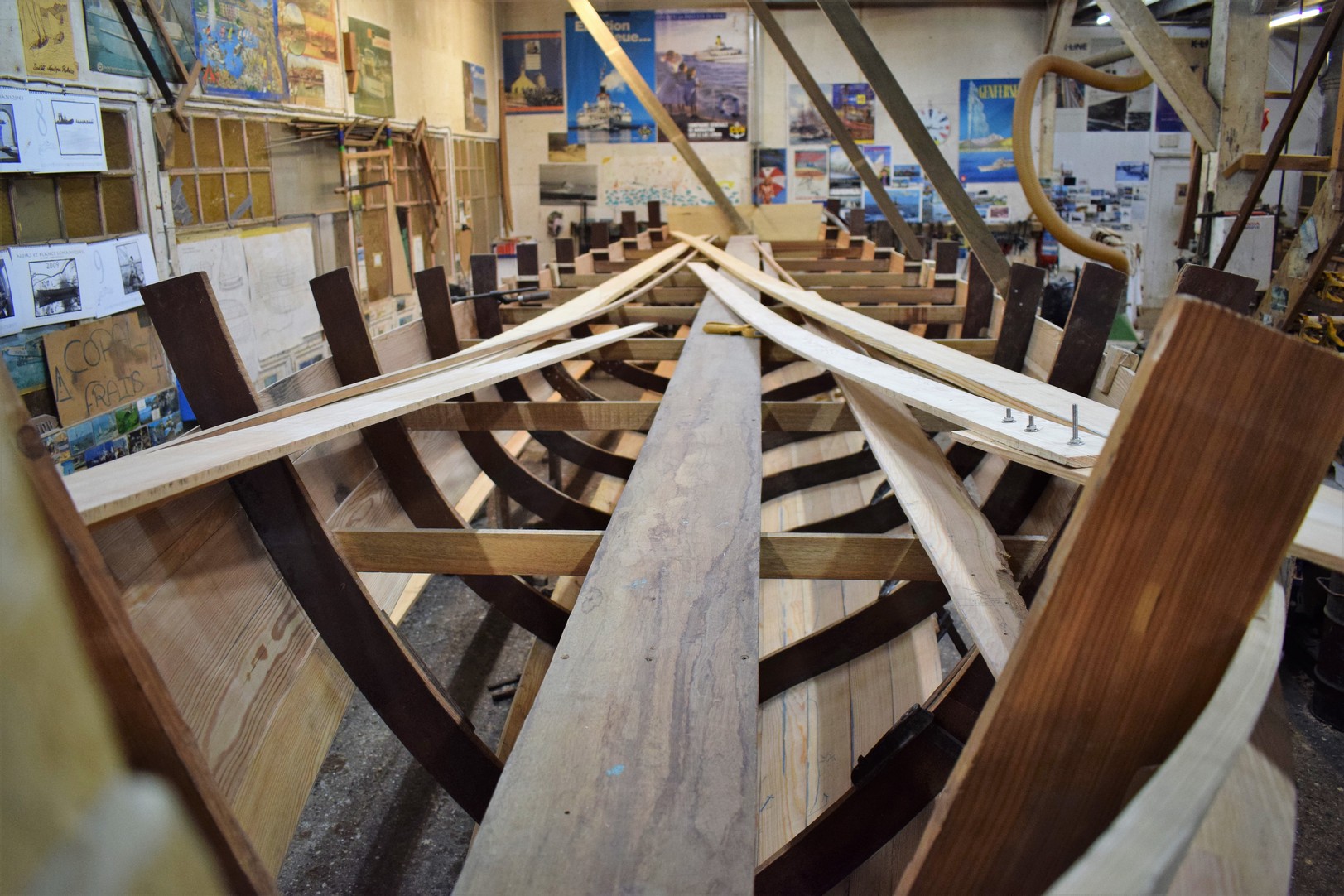

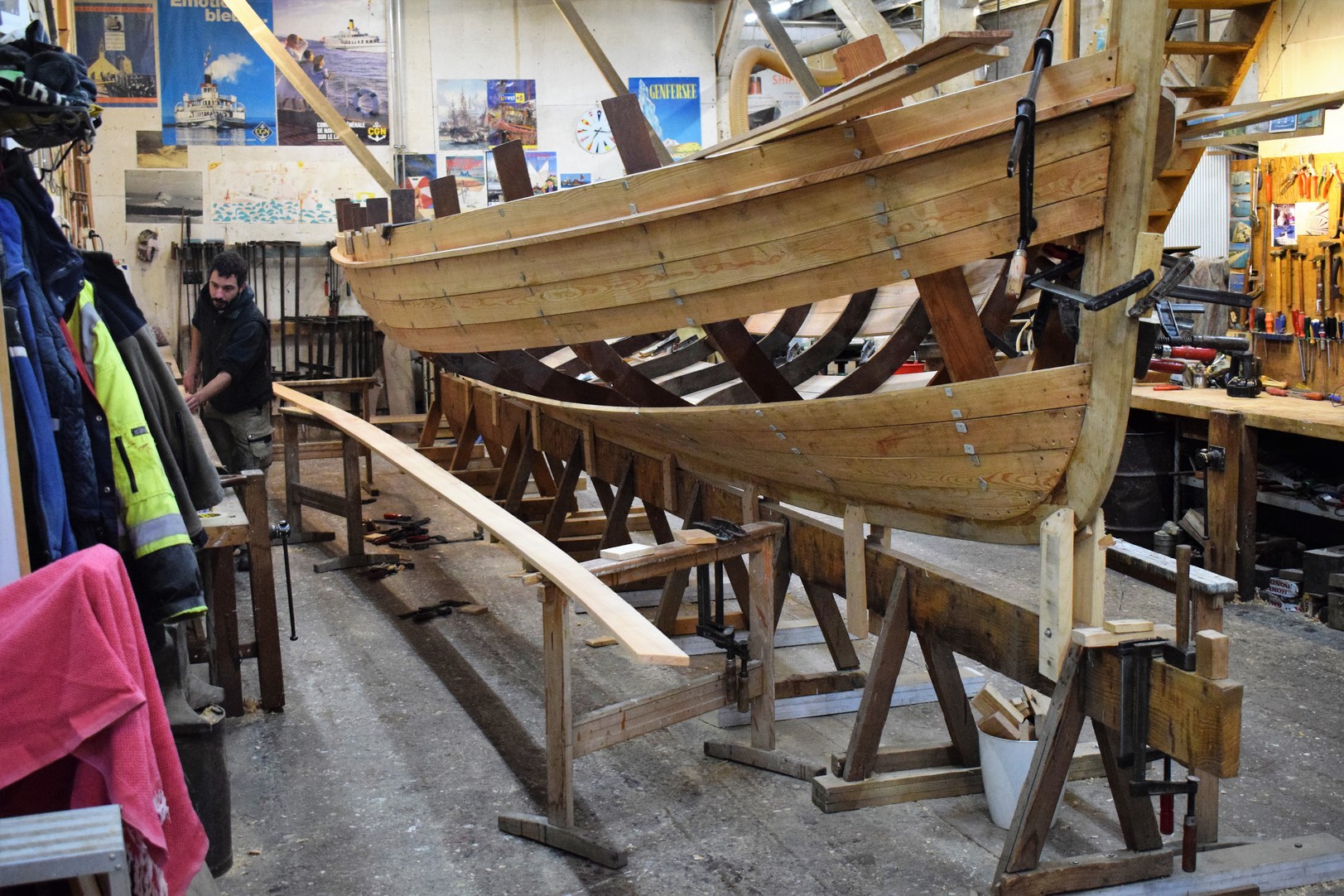

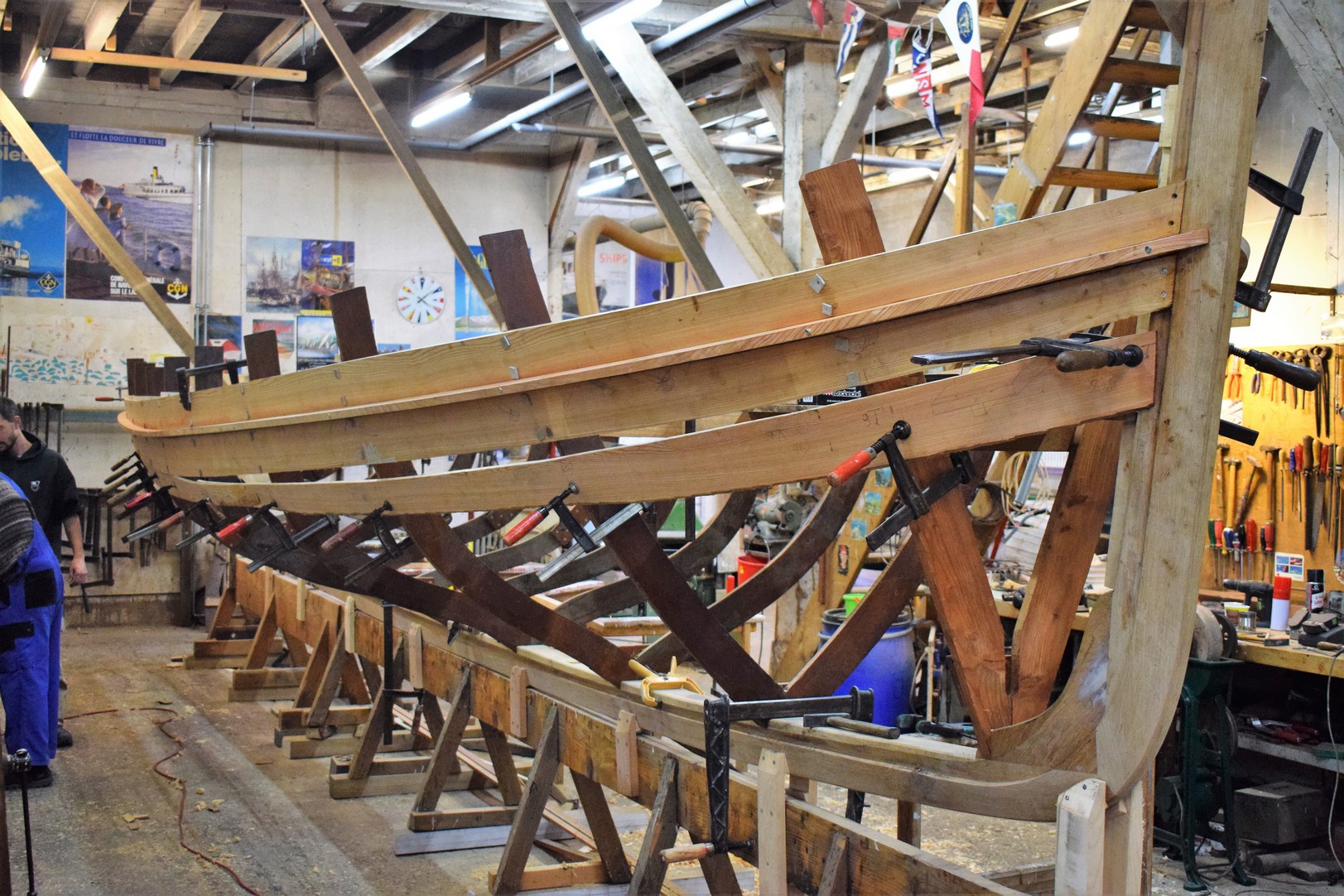

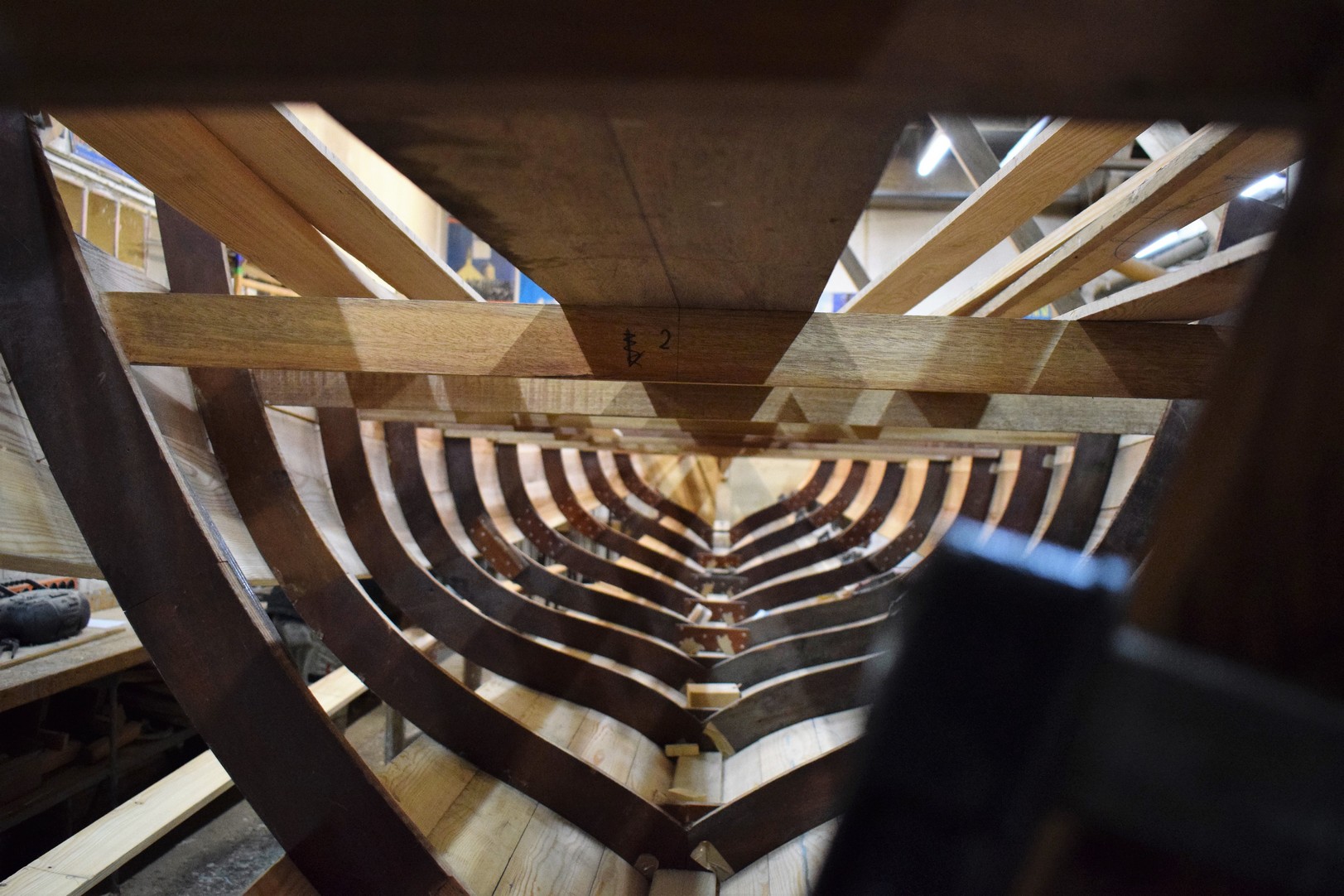

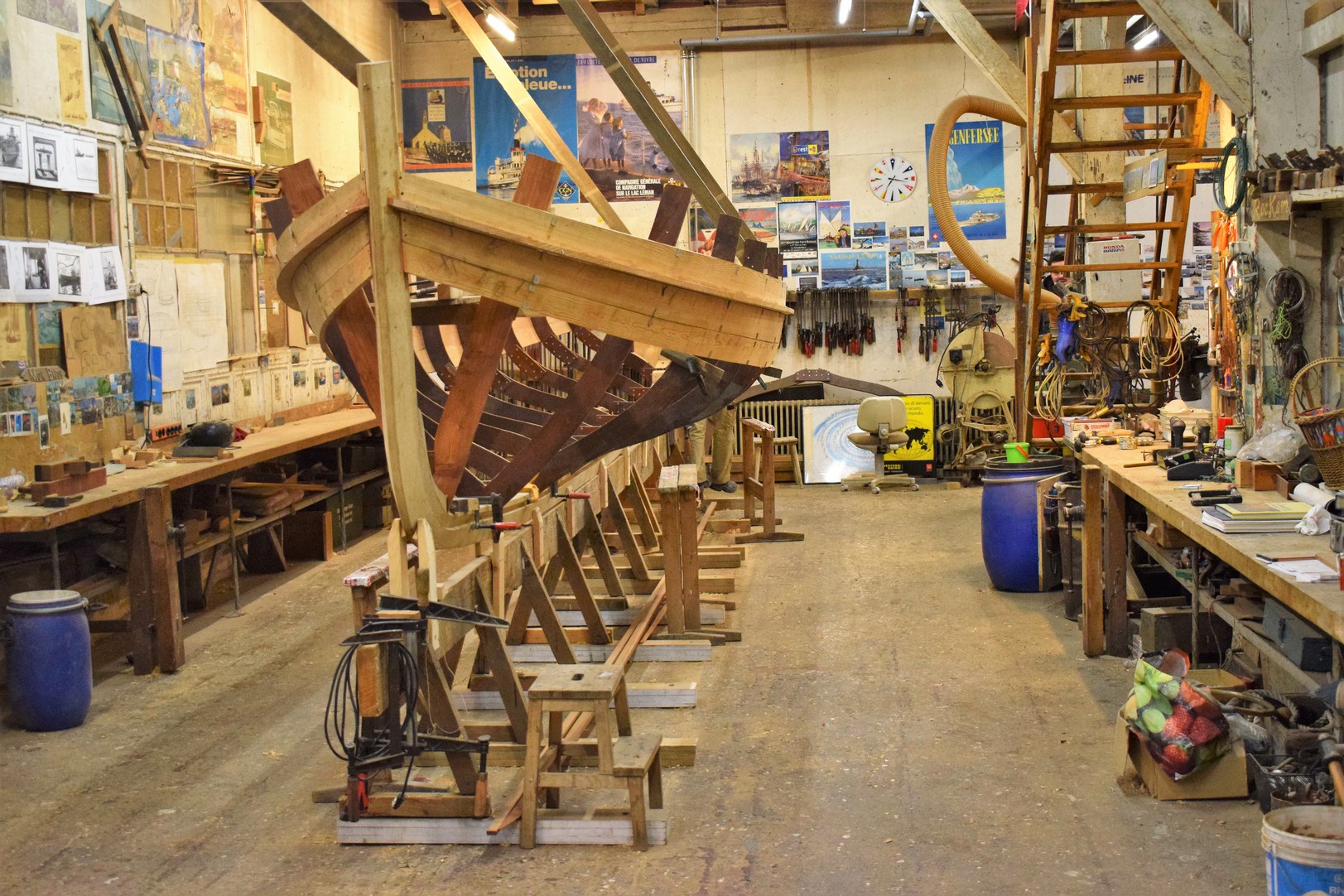

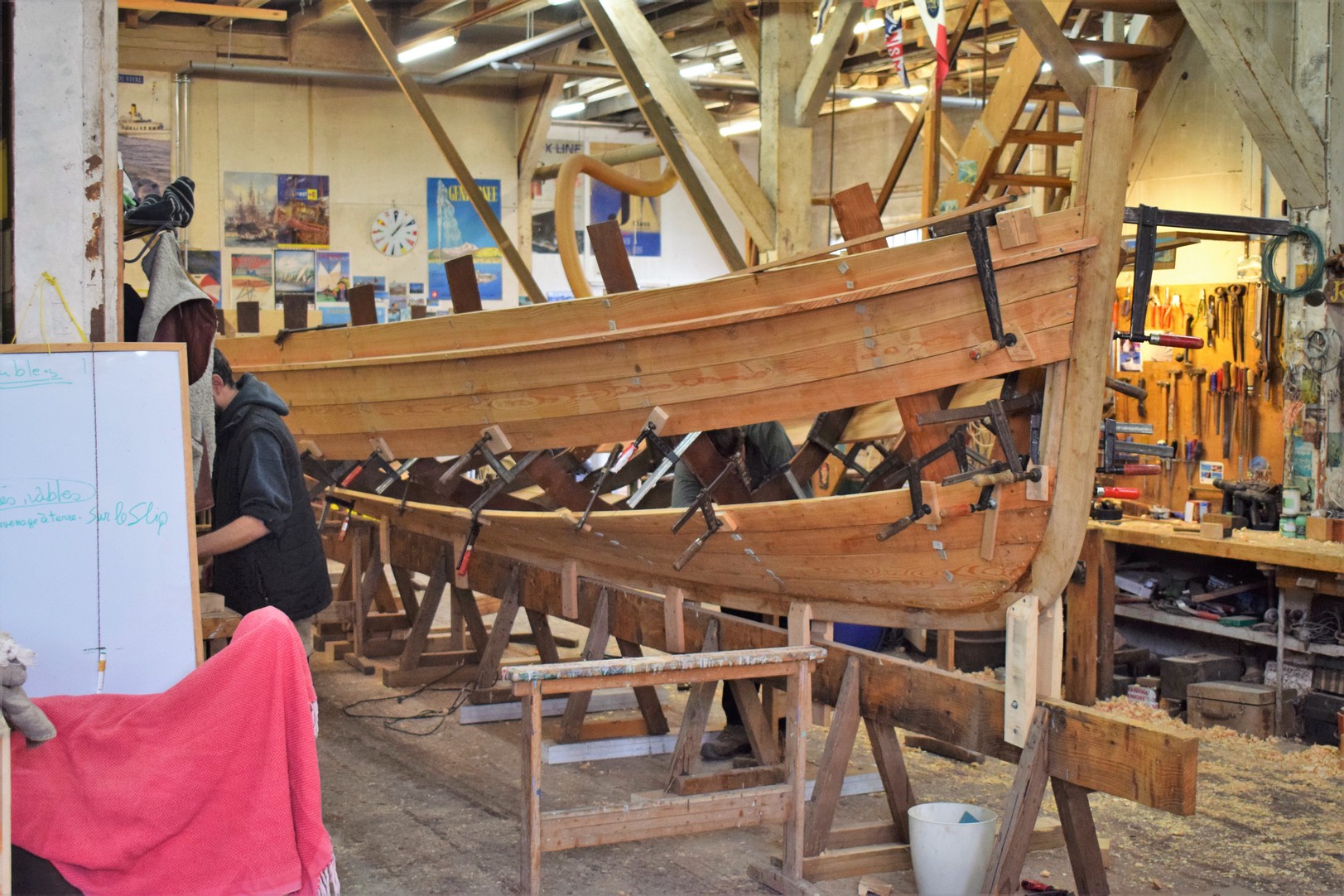

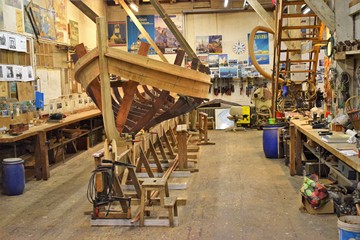

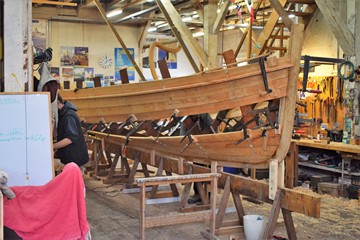

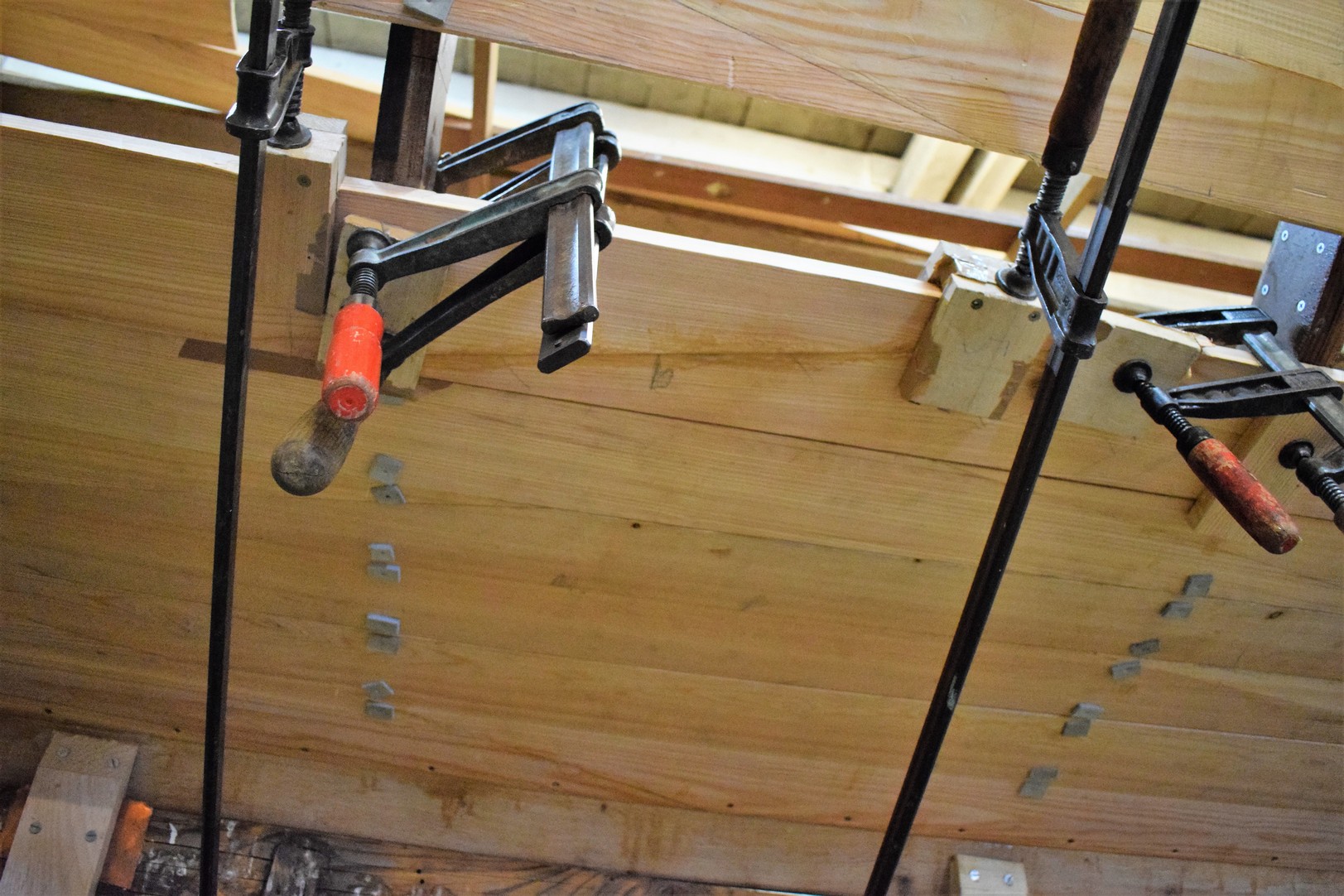

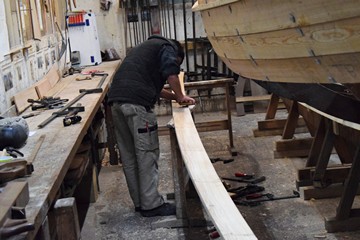

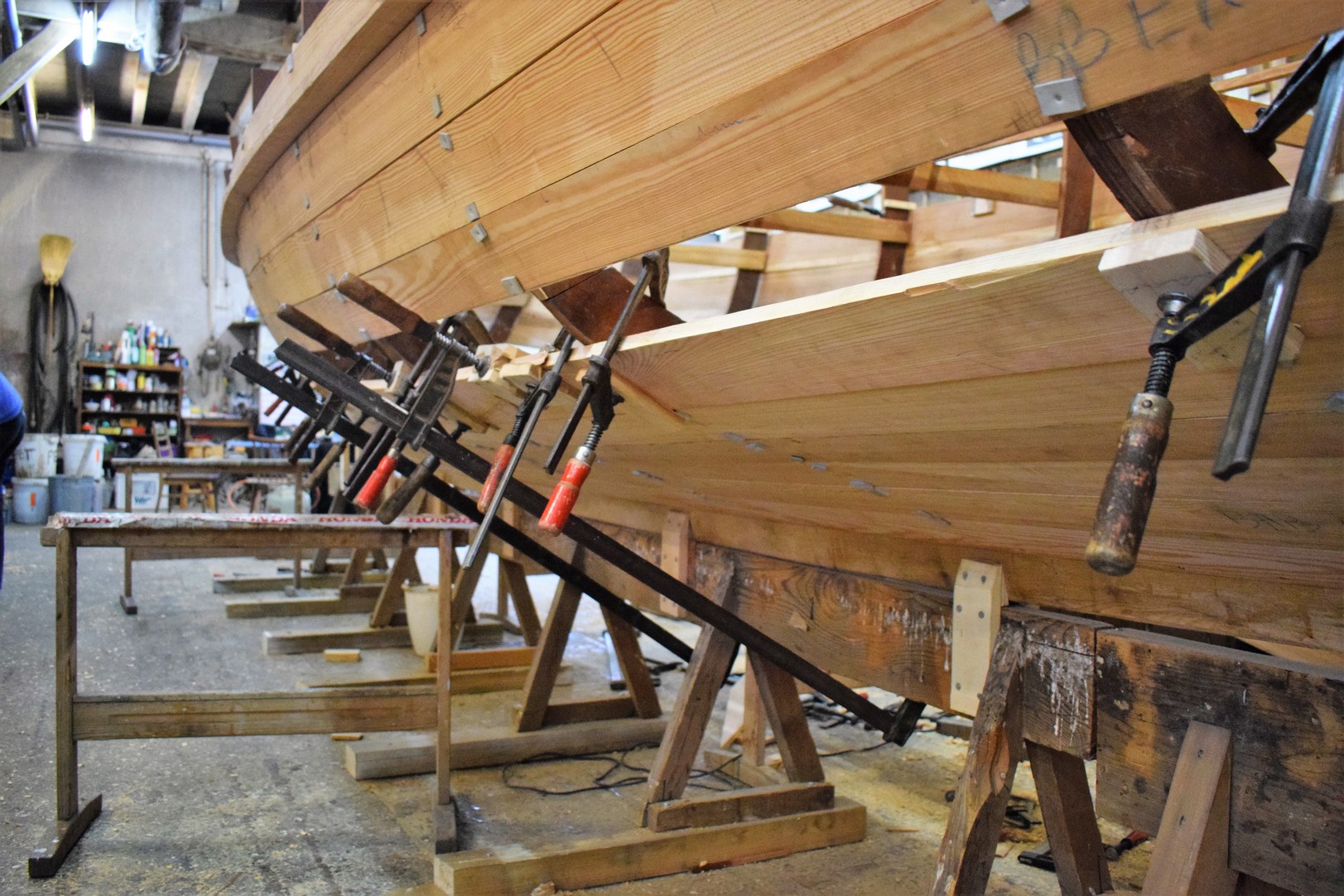

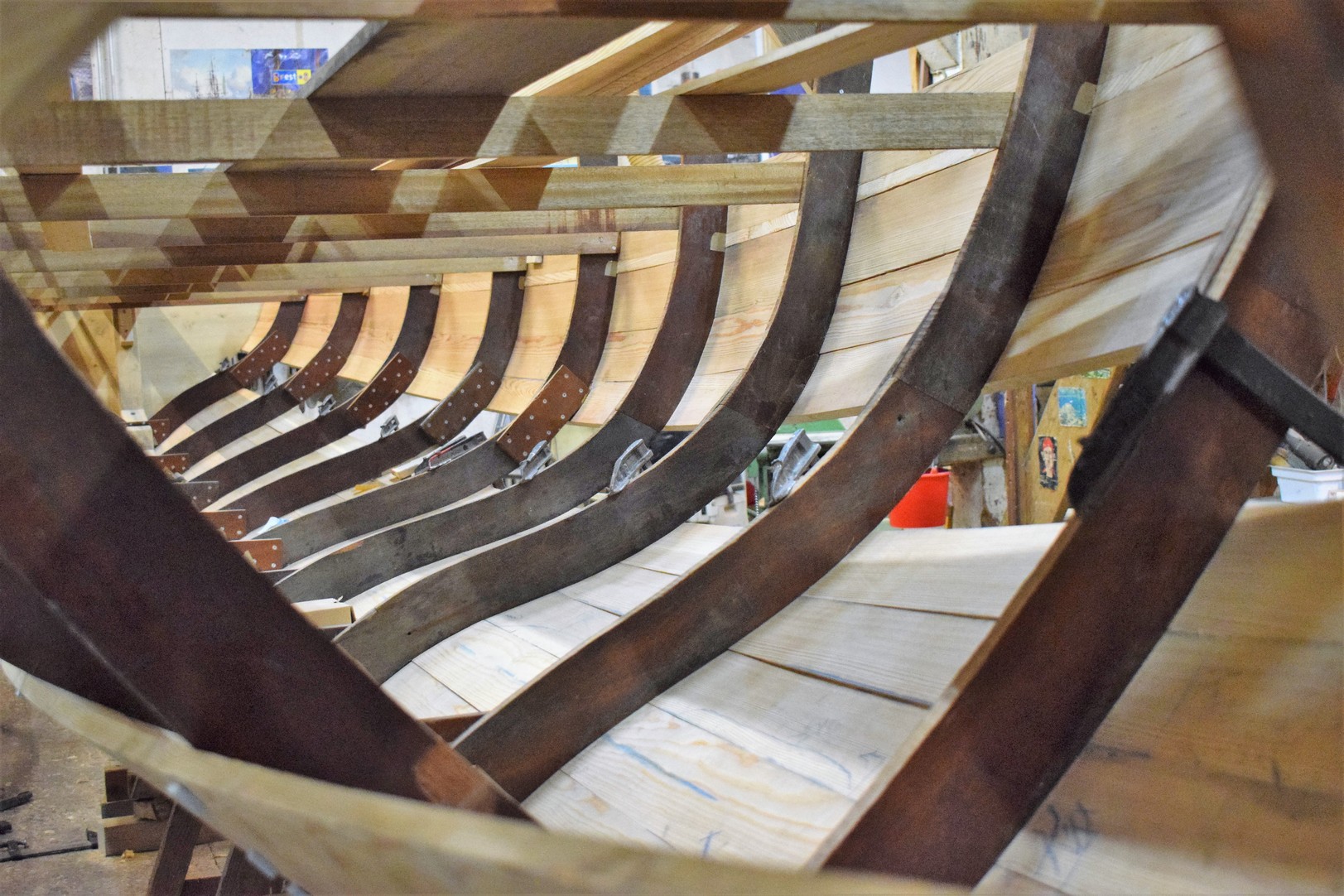

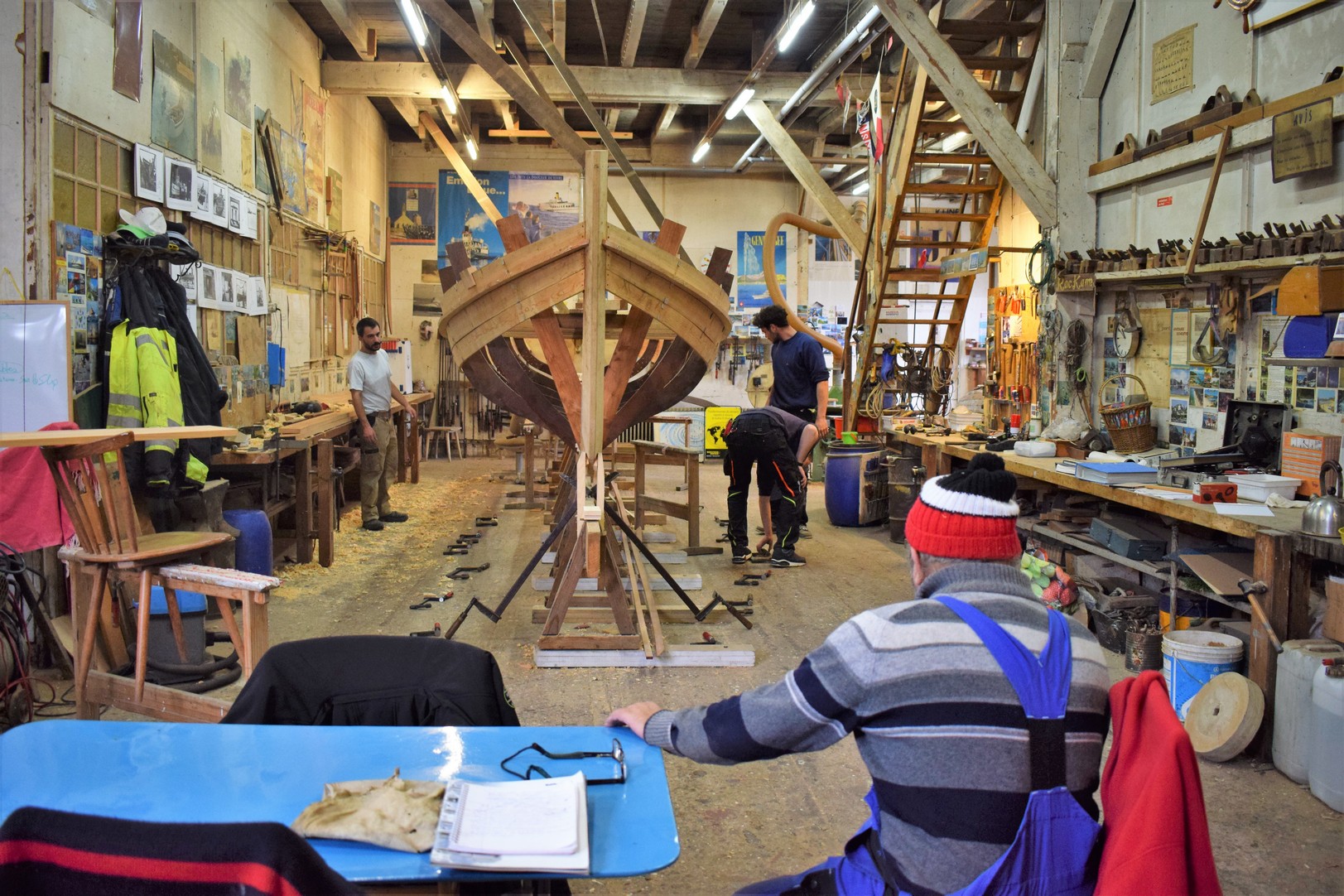

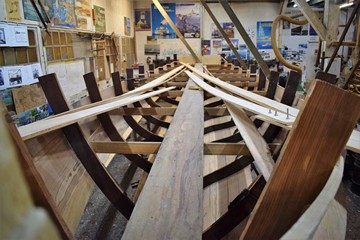

Vue des différents bordages posés étape après étape

image-1

Vue des différents bordages posés étape après étape

image-1

Vue des différents bordages posés étape après étape

image-1

Vue des différents bordages posés étape après étape
image-1

Vue des différents bordages posés étape après étape

image-1

Vue des différents bordages posés étape après étape

image-1

Vue des différents bordages posés étape après étape

image-1

Vue des différents bordages posés étape après étape

image-1

Vue des différents bordages posés étape après étape

image-1

Vue des différents bordages posés étape après étape
image-1

Vue des différents bordages posés étape après étape

image-1

Vue des différents bordages posés étape après étape

image-1

Vue des différents bordages posés étape après étape

image-1

Vue des différents bordages posés étape après étape

image-1

Vue des différents bordages posés étape après étape

image-1

Vue des différents bordages posés étape après étape
